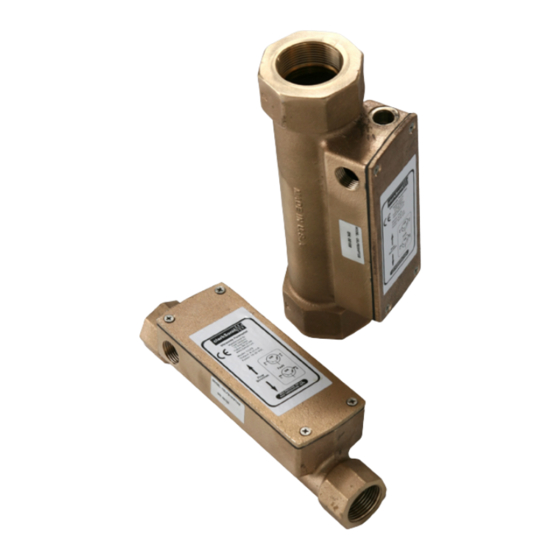

PKP DU04 Bedienungsanleitung
Ultraschall-strömungsmesser
Verwandte Anleitungen für PKP DU04
Inhaltszusammenfassung für PKP DU04
- Seite 1 PKP Prozessmesstechnik GmbH Borsigstrasse 24 D-65205 Wiesbaden-Nordenstadt Tel: 06122 / 7055 - 0 Fax: 06122 / 7055 – 50 Bedienungsanleitung DU04 Ultraschall-Strömungsmesser...
-
Seite 2: Inhaltsverzeichnis
Gehäuse aus Messing untergebracht und ist so einge- schlossen, dass die Elektronik vor Umwelteinflüssen geschützt ist. Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Geräts beauftragt ist, muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben. DU04 27.08.2008 Seite 2... -
Seite 3: Sicherheitshinweise
Die Ultraschall-Strömungsmelder DU04 dürfen nur an die in den technischen Daten angegebene Versorgungsspannung angeschloßen werden. Bei Montage und Wartungsarbeiten muss das Gerät spannungsfrei geschaltet werden. Das DU04 nur unter den in der Bedienungsanleitung definierten Bedinungen betreiben! Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können. -
Seite 4: Montagehinweise
Der DU04 ist so konstruiert, dass er auf schnelle Änderungen des Durchflusses reagieren kann. Bei konstantem Durchfluß sendet der DU04 neue Werte an die 4-20 mA Stromschleife mit der Frequenz, die durch SW3 an Position 2 ausgewählt ist (BILD 3). Diese Update-Fre- quenz ist entweder alle 10 Sekunden, wenn "SLOW"... -
Seite 5: Ausnahmeverhalten Und Fehleranzeige
Grund auch immer das Programm über 2 Sekunden lang nicht ausgeführt werden. Dieses Zurücksetzen ist normalerweise für den Anwender erkennbar. Sollte die Einheit dauer- haft beschädigt sein, kann die normale Fehlermeldung nicht erfolgen und der DU04 muss ausgetauscht werden 7.Wählbare Optionen Wenn das Elektronikgehäuse geöffnet ist, sind drei Schalter (BILD 3) zugänglich. -
Seite 6: Kalibrierung
Reaktionszeit wünschenswert Reset-Taster: Wenn der Maximum- oder der Reaktionszeitschalter seit dem letzten Zurücksetzen bzw. dem letzten Stromausfall umgestellt worden ist, muss der DU04 mit dem Reset-Schalter zurückge- setzt werden oder die Stromversorgung kurz ausgeschaltet werden. 8.Kalibrierung Wie bereits in den Kapiteln "Theoretischer Hintergrund der Funktion" und "Anwendung"... -
Seite 7: Technische Daten Allgemein
Zum Beispiel mit a +/- 0,01 Zoll Unsicherheit bei einem Nenndurchmesser eines 2 Zoll-Rohres ergibt sich ein Fehler von +/- 1 % für den angezeigten Volumenstrom. Bei PKP Instruments wird jedes Messgerät mit einem identifizierbaren, geeichten Messgerät und unveränderlichen Software-Einstellungen kalibriert, wodurch statt des Nenndurchmessers der Ist-Durchmesser berücksichtigt wird. -
Seite 8: Bilder Und Tabellen
Die Aktivierung oder Deaktivierung eines galvanisch getrennten 10 mA (max. 48 V Spannung ohne Last) Stroms zeigt die Strömungsrichtung an. Wenn diese Option bestellt wird, ist die Fehleranzeige nicht verfügbar. 10. Bilder und Tabellen Bild 1 DU04 27.08.2008 Seite 8... - Seite 9 Bild 2 Bild 3 DU04 27.08.2008 Seite 9...
- Seite 10 1.0 ” NPT oder G 0,63 ...40 1.50 ” NPT oder G 0,75 ...50 2.0 ” NPT oder G 1,88 Flansche ASME 3", 150 lbs RF 2,48 ...80 Flansche DIN DN80 PN16 4,96 1.500 * Andere Flanschgrößen können spezifiert werden DU04 27.08.2008 Seite 10...
-
Seite 11: Abmessungen
Abmessungen ACHTUNG Der DU04 ist nur zur Messung von Strömungen in Flüssigkeiten bestimmt. Nur mit Flüssigkeiten verwenden, die mit den Werkstoffen des Gerätes verträglich sind. Maximaler Druck: 16 bar Maximale Temperatur: 80°C Rohrgrößen 3/4 ” bis 2” Nennweite Zoll Zoll... - Seite 12 3” (80 mm) Rohr, ASME 150 & DIN PN16 Flansch Größe/Verbindung Zoll Zoll Zoll Zoll Zoll 3” ASME 150 7,50 3,16 6,50 2,50 DN80 PN16 63,50 DU04 27.08.2008 Seite 12...
-
Seite 13: Präzisions-Ultraschall-Durchflussmesser Für Flüssigkeiten
(DIN oder ANSI, nur DN80 / 3") im Messing- oder Mediums), sind die DU04 die ideale Alternative. Edelstahlgehäuse geliefert. Da die Sensoren des DU04 in die Rohrwandung integriert sind, verursacht das Gerät praktisch keinen zusätzlichen Druckverlust. PKP Process Instruments Inc. - Seite 14 PKP Process Instruments Inc. Borsigstraße 24 · D-65205 Wiesbaden 10 Brent Drive · Hudson, MA 01749 S +49 (0) 6122-7055-0 · T +49 (0) 6122-7055-50 S +1-978-212-0006 · T +1-978-568-0060 Email: info@pkp.de · Internet: www.pkp.de Email: info@pkp.eu · Internet: www.pkp.eu...
