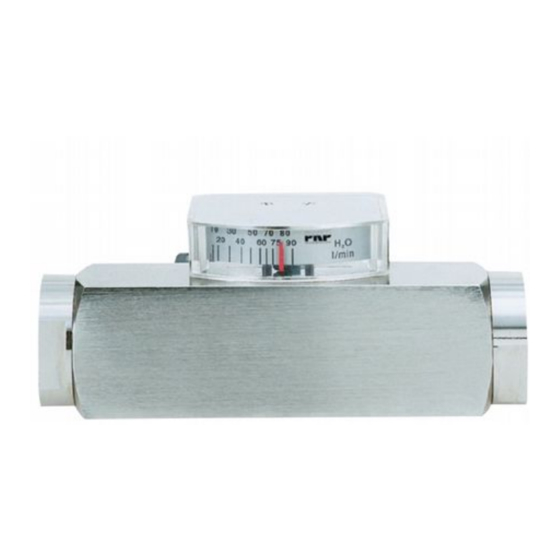

- Seite 1 Bedienungsanleitung DS06 Schwebekörper-Strömungsmesser einbaulageunabhängig, Hochdruckausführung PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät. Bestimmungsgemäße Verwendung: Die Schwebekörper-Durchflussmessgeräte der Baureihe DS06 dienen ausschließlich zur Überwachung von kontinuierlichen Durchflüssen von gasförmigen und flüssigen Medien, welche die verwendeten Materialien nicht angreifen. Prozessbedingungen: Temperaturbereich: -20...+100 °C (optional 160 °C),... -
Seite 3: Gefährliche Stoffe
Die Geräte der Baureihe DS06 sollten nicht als alleinige Überwachungsgeräte einge setzt werden, um gefährliche Betriebszustände in Anlagen und Maschinen zu detektieren oder gar zu vermeiden. Die Anlage oder Maschine selbst muss so geplant und konstruiert sein, damit kritische Zustände, die eine Gefahr für Mensch und Umwelt darstellen von vornher- ein ausgeschlossen sind. -
Seite 4: Montage
der Strömungsmesser darf nicht als tragendes Teil in Rohrkonstruktionen verwen - det werden. das Medium darf keine festen Körper mit sich führen. Magnetische Partikel reichern sich am magnetischen Schwebekörper an und beeinträchtigen die Funktion. Korrosions- und Frostschutzmittel von dem Einsatz auf Verträglichkeit prüfen. DS06 Bedienungsanleitung 05/2021 Seite 4... -
Seite 5: Durchflussrichtung
Kontinuierlichen Durchfluss des Mediums sicherstellen. Impulsartige Belastungen vermeiden. Wenn das Medium mit Festkörpern verunreinigt ist, muss vor das Gerät ein Schmutzfänger installiert werden (z.B. SF00 oder SF01 von PKP) Durchflussrichtung: Strömungswächter nur in der abgebildeten Position einbauen Der Durchfluss des Mediums muss in Pfeilrichtung erfolgen (von niedrigem zu hohem... -
Seite 6: Vorsichtsmaßnahmen Beim Anschluss Von Reed-Kontakten
VORSICHT: Spannungsspitzen beim Ausschalten (bis zum 10-fachen der Nennspan- nung) Schutzmaßnahmen: (Beispiele) (Freilaufdiode z.B. Typ 1N4007) Kapazitive Last Kapazitive Lasten sind z.B. lange Anschlussleitungen / kapazitive Verbraucher VORSICHT: Hohe Stromspitzen beim Einschalten (Überschreitung des Nennstroms) Schutzmaßnahmen: (Beispiele) Begrenzen des Stroms durch einen Widerstand DS06 Bedienungsanleitung 05/2021 Seite 6... - Seite 7 Boucherot-Glieder das Optimum der Schutzbeschaltung darstellen. Für Reed-Kontakte von 10 – 40 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1500 Für Reed-Kontakte von 40 – 100 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1000 DS06 Bedienungsanleitung 05/2021 Seite 7...
-
Seite 8: Elektrischer Anschluss
3UT5 = Ex-Wechsler T5* 250 V / 1 A / 30 VA, min Last: 3 VA (2 m Kabel) 3UT6 = Ex-Wechsler T6* *Genaue max. Schaltleistung: siehe ATEX-Unterlagen ** nicht erhältlich für DS06.5 und DS06.6 DS06 Bedienungsanleitung 05/2021 Seite 8... - Seite 9 Schaltkontakt mit Gerätestecker nach EN 175301-803: Schließer (NOC) Wechsler (COC) Zustand des Kontakts bei Gerät ohne Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss Erdeanschluss nicht genutzt. Erdeanschluss nicht genutzt. DS06 Bedienungsanleitung 05/2021 Seite 9...
- Seite 10 Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss Schaltkontakt mit Kabel: Die Adern des Anschlusskabels sind entsprechend der Anschlussbilder nummeriert. Schließer (NOC) Wechsler (COC) Zustand des Kontakts bei Gerät ohne Zustand des Kontakts bei Gerät ohne Durchfluss Durchfluss DS06 Bedienungsanleitung 05/2021 Seite 10...
-
Seite 11: Schaltpunkt Einstellen
Schaltkontakt-Etiketts genau in einer Flucht mit dem gewünschten Durchflusswert der Körperskala liegt. 3. Feststellschrauben des Schaltkontakts wieder anzie- hen. Dabei Schraubenanziehdrehmoment 0,4 Nm beachten. Der eingestellte Schaltpunkt entspricht dem Abschaltpunkt des Schaltkontakts bei fallendem Durchfluss DS06 Bedienungsanleitung 05/2021 Seite 11... -
Seite 12: Elektrischer Anschluss Des Analogtransmitters Su20
Kennlinien: Strom-Durchfluss-Kennlinie Spannungs-Durchfluss-Kennlinie USW: unterster Skalenwert des Strömungswächters OSW: oberster Skalenwert des Strömungswächters Betriebsbedingungen: Betriebstemperatur: -20...+70 °C Lagertemperatur: -20...+80 °C Genauigkeit*: ± 1 % vom Endwert * die tatsächliche Genauigkeit hängt vom verwendeten Durchflusssensor ab. DS06 Bedienungsanleitung 05/2021 Seite 12... -
Seite 13: Störungstabelle
überein spezifische Skala an falsche Reduzierung / zu Korrigieren Sie den Lei- kleiner Leitungsquerschnitt tungsquerschnitt Gerät ist verschmutzt Reinigen Sie das Gerät Gerät ist defekt Bauen Sie das Gerät aus und kontaktieren Sie PKP DS06 Bedienungsanleitung 05/2021 Seite 13... -
Seite 14: Wartung / Wartungsplan
Wartung / Wartungsplan Intervalle für den Verschleißteilaustausch Strömungswächter des Typs DS06 sind aufgrund der geringen Anzahl beweglicher Teile sehr wartungsarm. Die Intervalle für den Austausch von Verschleißteilen sind maßgeblich von den vor Ort herrschenden Betriebsbedingungen sowie von der Beschaffenheit des durchströmenden Mediums abhängig. - Seite 15 : 300 bar, T : 160 °C Beschreibung: Einsatzbereiche: Die Strömungsmesser und -wächter der Typenreihe DS06 Die Schwebekorper-Stromungsmesser und -wächter DS06 arbeiten nach einem modifizierten Schwebekorper-Messprin- dienen zur Messung und Überwachung von niedrig-viskosen zip. Der Schwebekörper wird mit einer Feder in einer zylindri- flüssigen Medien, z.
- Seite 16 0 = ohne 1 = Schließer 2 = Umschalter 2X = Umschalter für SPS-Anwendung (nicht für DS06.5, DS06.6) 3ST5 = Ex-Schließer, T5 (100 °C), mit 2 m Kabel 3ST6 = Ex-Schließer, T6 (80 °C), mit 2 m Kabel 3UT5 = Ex-Umschalter, T5 (100 °C), mit 2 m Kabel 3UT6 = Ex-Umschalter, T6 (80 °C), mit 2 m Kabel...
- Seite 17 3UT6 = Ex-Wechsler T6* min Last: 3 VA (2 m Kabel) *Genaue max. Schaltleistung: siehe ATEX-Unterlagen ** nicht erhältlich für DS06.5 und DS06.6 ATEX-Bezeichnungen: Kontakte 3ST5, 3ST6, 3UT5, 3UT6: ATEX II 2 G Ex mb IIC T6 Gb, ATEX II 2 D Ex tb IIIC T80 °C Db ATEX II 2 G Ex mb IIC T5 Gb, ATEX II 2 D Ex tb IIIC T100 °C Db...
- Seite 18 Achtung: Pin 5 darf nicht elektrisch kontaktiert werden! Idealerweise benutzen Sie ein 4 poliges Kabel. Der SU20 darf nicht vom Grundgerät gelöst werden. PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de •...
- Seite 19 Durchfluss. Bitte beachten Sie, dass die Einschaltpunkte durch die Hysterese bedingt höher liegen. Bei Applikationen, bei denen Druckstöße zu erwarten sind, bitte unbedingt Rücksprache mit PKP halten! • Schmutzfänger SF00, SF01 • Kontaktschutzrelais MSR01 • M12 Steckverbinder mit PVC-Kabel SM12 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 •...
