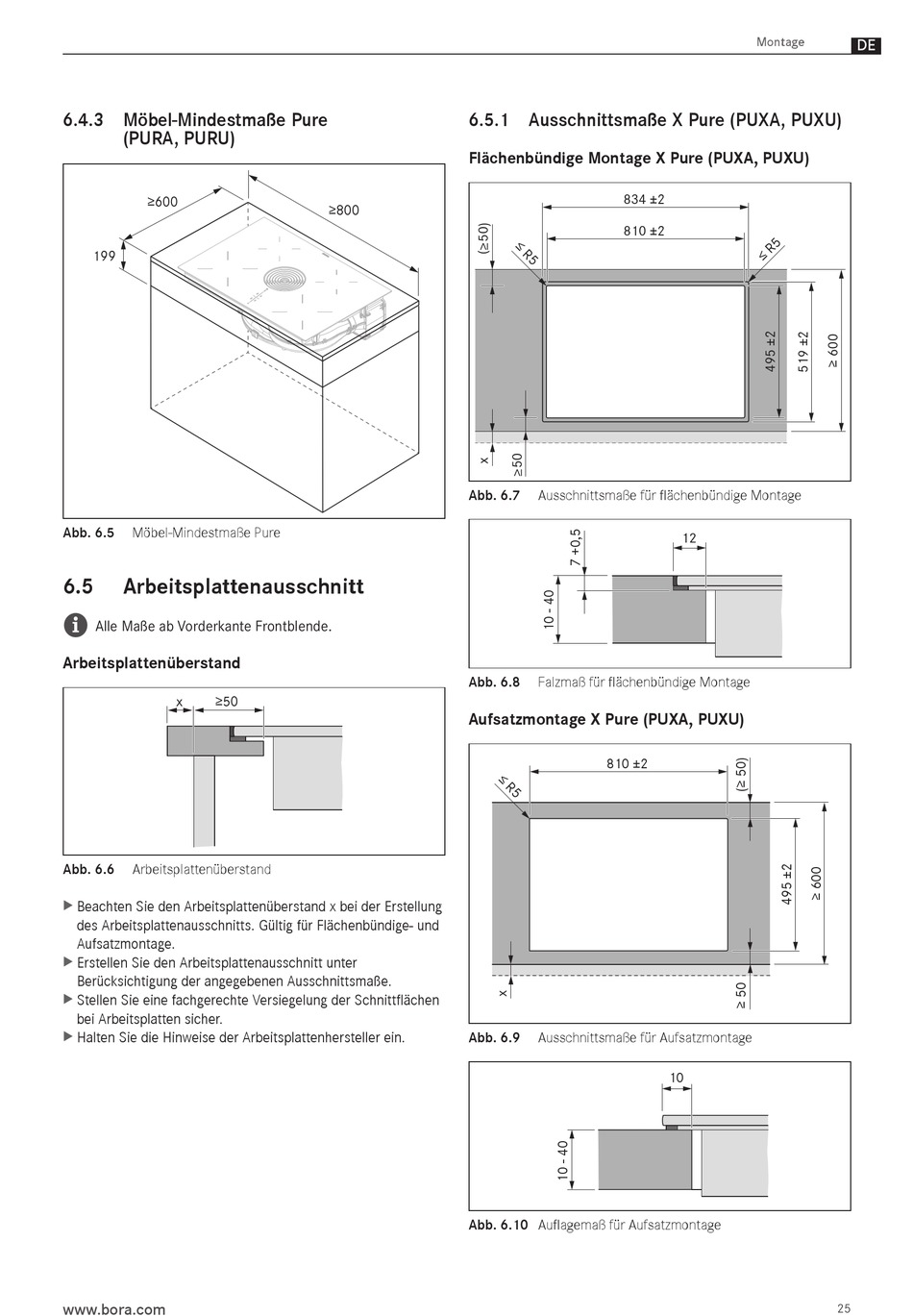

6.4.3 Möbel-Mindestmaße Pure
(PURA, PURU)
≥600
199
Abb. 6.5
Möbel-Mindestmaße Pure
6.5

Arbeitsplattenausschnitt

i
Alle Maße ab Vorderkante Frontblende.
Arbeitsplattenüberstand
x ≥50
Abb. 6.6
Arbeitsplattenüberstand
Beachten Sie den Arbeitsplattenüberstand x bei der Erstellung
X
X
des Arbeitsplattenausschnitts. Gültig für Flächenbündige- und
Aufsatzmontage.
Erstellen Sie den Arbeitsplattenausschnitt unter
X
X
Berücksichtigung der angegebenen Ausschnittsmaße.
Stellen Sie eine fachgerechte Versiegelung der Schnittflächen
X
X
bei Arbeitsplatten sicher.
Halten Sie die Hinweise der Arbeitsplattenhersteller ein.
X
X
www.bora.com
6.5.1 Ausschnittsmaße X Pure (PUXA, PUXU)
Flächenbündige Montage X Pure (PUXA, PUXU)
≥800
Abb. 6.7
Abb. 6.8

Aufsatzmontage X Pure (PUXA, PUXU)

Abb. 6.9
Abb. 6.10 Auflagemaß für Aufsatzmontage
834 ±2
810 ±2
Ausschnittsmaße für flächenbündige Montage
12
Falzmaß für flächenbündige Montage
810 ±2
Ausschnittsmaße für Aufsatzmontage
10
Montage DE
