DE Montage
6.7.2 Montagevarianten (A und B) für
Umluftgeräte
Für die Umluftgeräte PUXU und PURU stehen 2 Montagevarianten
zur Verfügung: A und B
A: Unterschrank mit durchgehender Rückwand
5

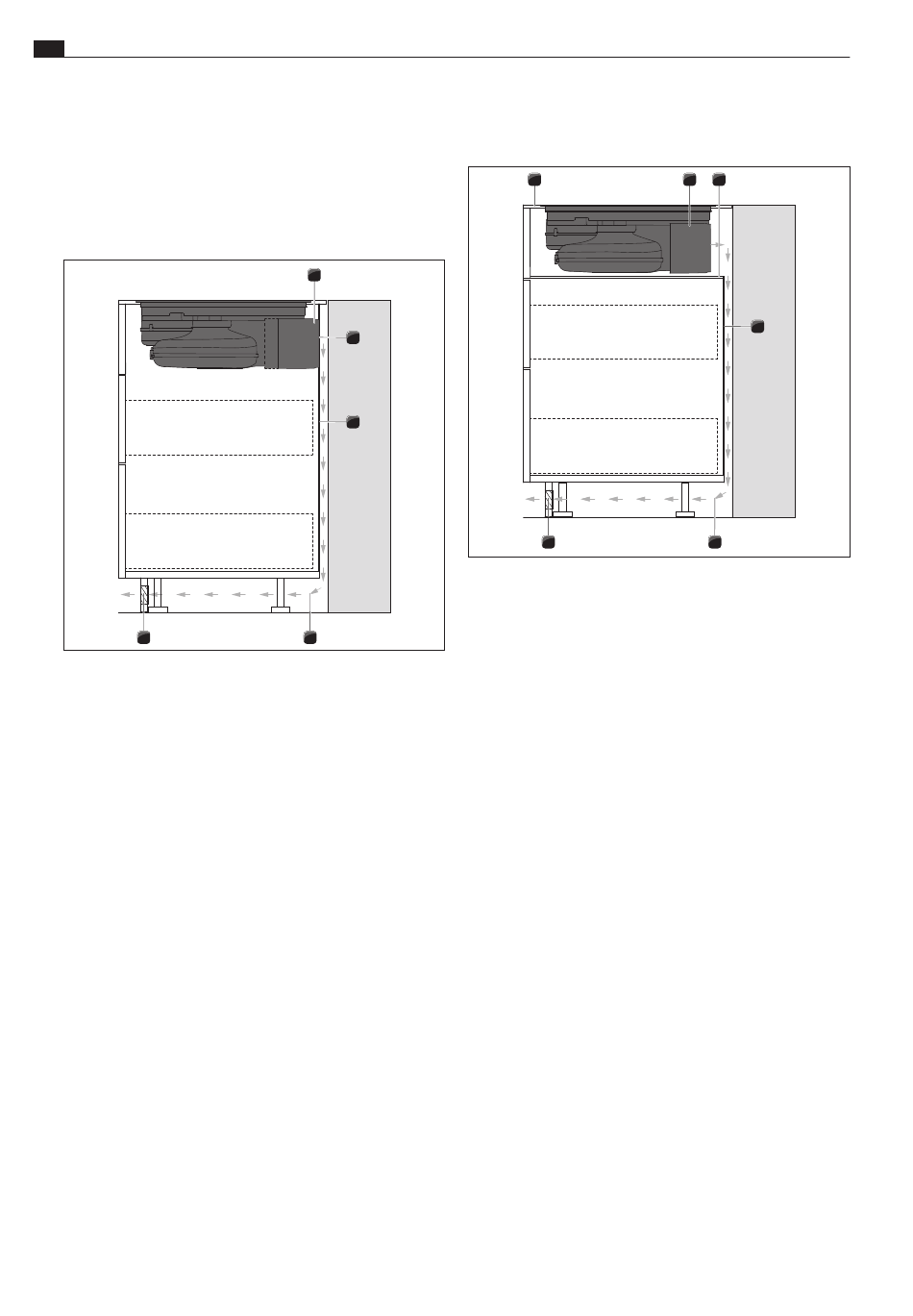

Abb. 6.25 Montagevariante mit durchgehender Rückwand
[1]
Luftreinigungsbox
[2]
Rückwandanschluss
[3]
Durchgehende Korpusrückwand
[4]
Rückströmende Umluft
[5]
Rückströmöffnung
Die Umluft [4] wird durch den Rückwandanschluss [2] der Luft-
reinigungsbox [1] direkt hinter die Korpusrückwand [3] geführt.
Durch die Rückströmöffnung [5] gelangt die Umluft in den Raum
zurück.
Das bedeutet für die Montage:
Ein Zwischenboden unterhalb des Kochfeldes ist nicht erfor-
O X
derlich.
Ein Ausschnitt in der Korpusrückwand muss vorgesehen
O X
werden.
30
B: Unterschrank mit Zwischenboden unterhalb des
Kochfeldes
1
2
3
Abb. 6.26 Montagevariante mit Zwischenboden
[1]
[2]
4
[3]
[4]
[5]
[6]
Die Umluft [5] wird in den Freiraum zwischen Arbeitsplatte [1]
und Zwischenboden [3] geblasen (kein Rückwandanschluss der
Luftreinigungsbox [2]). Die Umluft gelangt hinter der Korpus-
rückwand [4] und durch die Rückströmöffnung [6] in den Raum
zurück.
Das bedeutet für die Montage:
O X
O X
1
6
Arbeitsplatte
Luftreinigungsbox
Zwischenboden
Korpusrückwand
Rückströmende Umluft
Rückströmöffnung
Ein Zwischenboden unterhalb des Kochfeldes ist erforderlich.
Ein Ausschnitt in der Korpusrückwand muss nicht vorgesehen
werden.
2 3
4
5
