Symbolik - bora X Pure Bedienungs- Und Montageanleitung

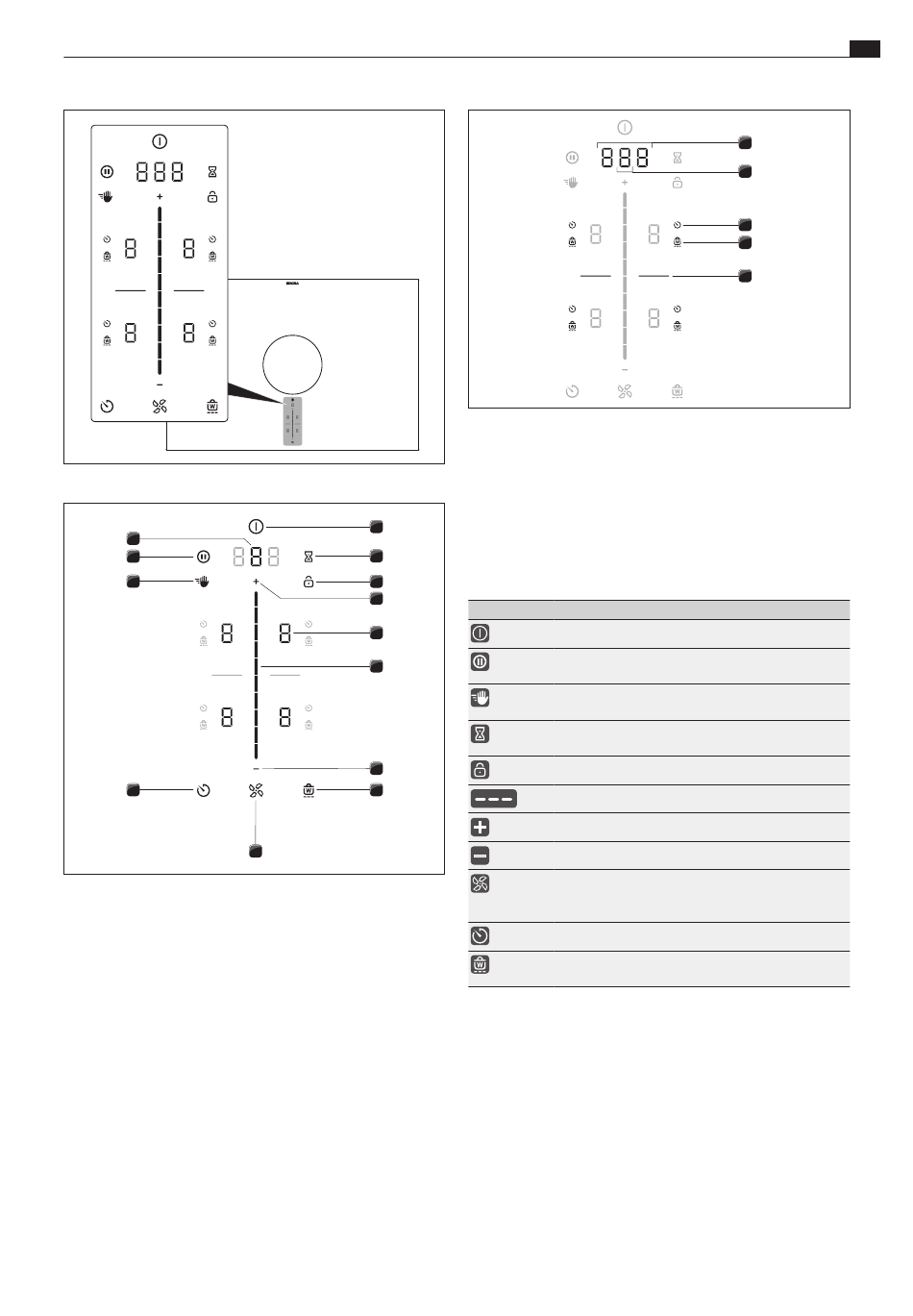

Abb. 5.4
Zentrales Touch-/Slider-Bedienfeld
13
12
11
10
Abb. 5.5
Touch-Bereiche/Buttons
[1]
Ein-/Ausschalten
[2]
Kurzzeitwecker (Eieruhr)
[3]
Displaysperre
[4]
Einstellbereich Leistungsstufen Plus
[5]
Kochzonen-Auswahl (4x)
[6]
Touch-Slider (Einstellbereich Leistungsstufen)
[7]
Einstellbereich Leistungsstufen Minus
[8]
Warmhaltefunktion
[9]
Lüfterfunktionen
[10] Kochzonen-Timer
[11] Reinigungssperre
[12] Pausefunktion
[13] Lüfter auswählen / Menü aufrufen
www.bora.com
1
2
3
4
5
6
7
8
9
Abb. 5.6
Anzeige-Bereiche
[1]
Multifunktionsanzeige
[2]
Lüfteranzeige
[3]
Anzeige Kochzonen-Timer (4x)
[4]
Anzeige Warmhalten (4x)

5.2.3 Symbolik

Symbole Bezeichnung
Power-Button
Pause-Button
Reinigungs-Button
Eieruhr-Button
Sperr-Button
Slider
Plus-Button
Minus-Button
Lüfter-Button
Timer-Button
Warmhalte-Button
Tab. 5.2
Bedeutung der angezeigten Symbole (Icons)
Gerätebeschreibung DE
1
2
3
4
5
Funktion/Bedeutung
Ein-/Ausschalten
Pause-Funktion
aktivieren/deaktivieren
Reinigungssperre
aktivieren/deaktivieren
Kurzzeitwecker (Eieruhr)
einstellen
Displaysperre
Werte einstellen
Wert erhöhen
Wert verringern
Abzugsautomatik
aktivieren/deaktivieren,
Nachlauf abbrechen
Kochzonen-Timer einstellen
Warmhaltefunktion
aktivieren/deaktivieren
17
