4.5.5.5
Touchscreen kalibrieren
In Abhängigkeit von Einbaulage und Betrachtungswinkel kann am Touchscreen eine
Parallaxe auftreten. Um daraus resultierende Bedienungsfehler zu vermeiden, müssen Sie
den Touchscreen bei Bedarf kalibrieren.
Voraussetzung

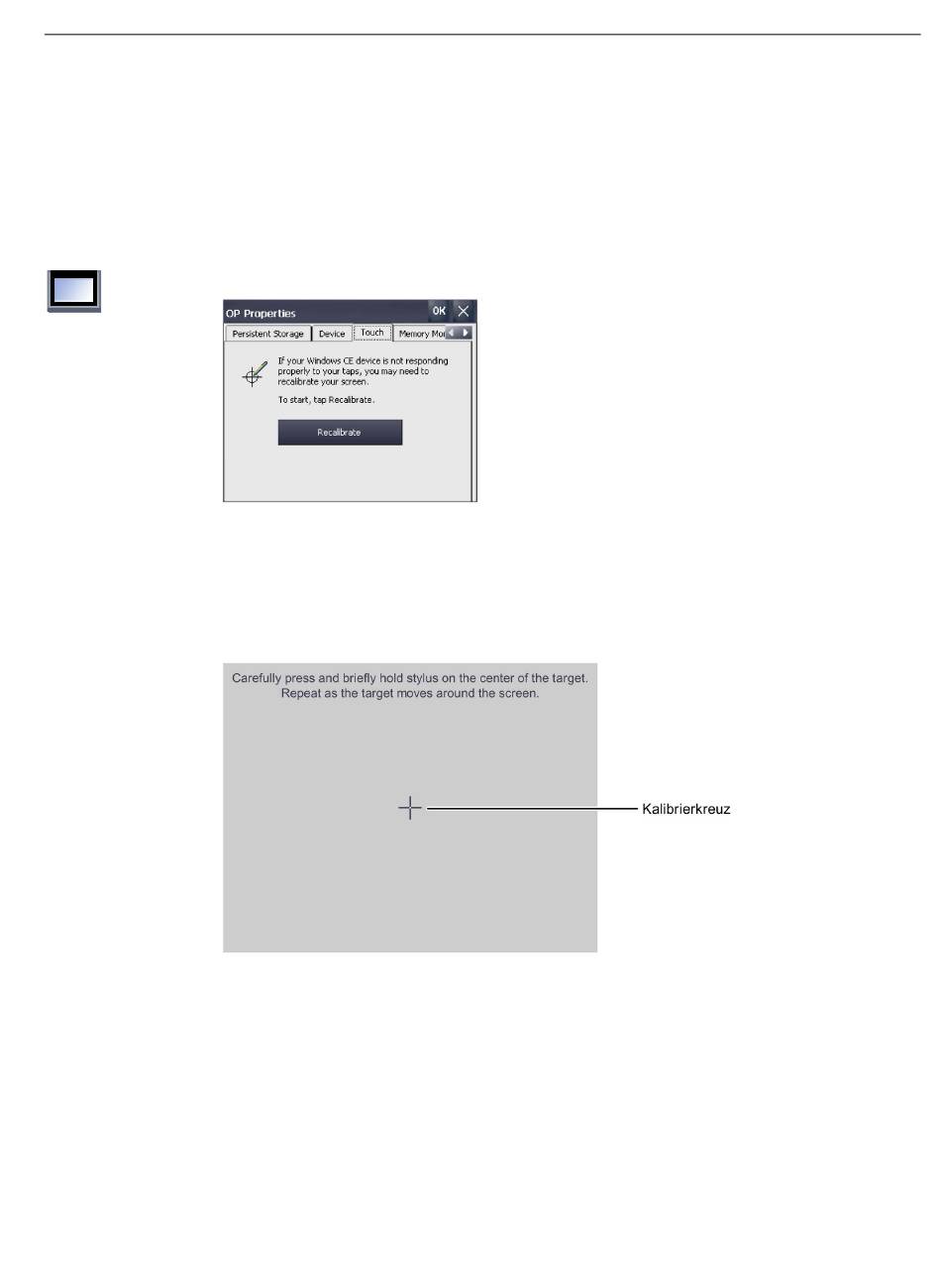

● Sie haben den Dialog "OP Properties", Register "Touch" mit dem Symbol "OP" geöffnet
● 1 Touch-Stift
Vorgehensweise
1. Betätigen Sie "Recalibrate".
Folgender Dialog wird angezeigt:
2. Berühren Sie die Mitte des Kalibrierkreuzes kurzzeitig.
Das Kalibrierkreuz wird an vier weiteren Positionen angezeigt. Berühren Sie an jeder
Position die Mitte des Kalibrierkreuzes kurzzeitig.
Mobile Client900RXA
Betriebsanleitung, 07/2015, A5E36360098-AA
Mobile Client parametrieren
4.5 Control Panel
59
