Die Informationen in diesem Dokument sind gültig für Cerberus PACE Compact. WARNUNG Das 'Cerberus PACE Compact'-System ist ein Produkt der Klasse A. Der Betrieb dieses Geräts in einer Wohnumgebung könnte Funkstörungen verursachen. In diesem Fall muss vom Betreiber verlangt werden, angemessene Maßnahmen zu ergreifen.
Seite 6
Zu diesem Dokument Mitgeltende Dokumente Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen bestimmt: Zielgruppe Tätigkeit Qualifikation ● ● Anlagenbetreiber Gemäß EN 50110-1 'Person mit der 'Diese Person kann der Eigentümer, Gesamtverantwortung für den Unternehmer, Besitzer oder eine sicheren Betrieb der elektrischen benannte Person sein, die die Anlage, die Regeln und...
Zu diesem Dokument Mitgeltende Dokumente Quellsprache und Referenzdokument ● Die Quellsprache/Originalsprache des Dokuments ist Deutsch (de). ● Die Referenzversion dieses Dokuments ist die internationale Version in englischer Sprache. Die internationale Version ist nicht lokalisiert. Dokumentidentifikation Die Dokument-ID ist wie folgt zusammengesetzt: ID-Kodierung Beispiele ID_SpracheLAND_ Änderungsindex...
Zu diesem Dokument Mitgeltende Dokumente 1.1 Mitgeltende Dokumente Weitere Informationen zum Cerberus PACE Compact-System und seinen Komponenten finden Sie in folgenden Dokumenten: Titel Dokument-ID IT-Sicherheitsrichtlinien Cerberus PACE Compact – IT-Sicherheitsrichtlinien A6V11439692 Systemdokumentation Cerberus PACE Compact – Projektierung A6V11899877 'PACE-Design' – Konfiguration A6V10429097 Cerberus PACE Compact –...
Zu diesem Dokument Fachbegriffe und Abkürzungen 1.2 Fachbegriffe und Abkürzungen Fachbegriffe und Abkürzungen finden Sie im Kapitel 'Glossar'. 1.3 Änderungshistorie Die Version des Referenzdokuments gilt für alle Sprachen, in die das Referenzdokument übersetzt ist. Die Erstausgabe einer Sprach- und/oder einer Ländervariante kann z. B. die Version 'd' sein anstatt 'a', wenn das Referenzdokument bereits in dieser Version ist.
Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: ● Symbol für Gefahr ● Signalwort ● Art und Quelle der Gefahr ● Folgen beim Eintreten der Gefahr ●...
Maßnahmen/Verbote zur Vermeidung der Gefahr 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusätzlich zu den Sicherheitsvorschriften in der...
Änderungen an der Systemauslegung und an den Produkten Änderungen an der Anlage und an einzelnen Produkten können zu Störungen, einer fehlerhaften Funktion und zu Sicherheitsrisiken führen. Für Änderungen oder Ergänzungen müssen Sie von Siemens und den entsprechenden Sicherheitsbehörden eine schriftliche Zustimmung einholen. Komponenten und Ersatzteile ●...
Batterien müssen umweltgerecht entsorgt werden. Halten Sie die landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschäden oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt...
Wohnumgebungen. ---- Ende EN 55032, Kapitel 4 ---- WARNUNG Das 'Cerberus PACE Compact'-System ist ein Produkt der Klasse A. Der Betrieb dieses Geräts in einer Wohnumgebung könnte Funkstörungen verursachen. In diesem Fall muss vom Betreiber verlangt werden, angemessene Maßnahmen zu ergreifen.
Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern.
Betriebszustände Anzeige der Betriebszustände 3 Betriebszustände Eine ↑ Sprachalarmzentrale (SAZ) oder Sprachalarmanlage hat folgende Betriebszustände: ● Betriebsbereitschaftszustand ● Sprachalarmzustand ● Störungsmeldezustand 3.1 Anzeige der Betriebszustände Farben der Anzeigeelemente Die lichtemittierenden Anzeigeelemente zeigen die Betriebszustände wie folgt: ↑ Betriebszustand Farbe ↑ Sprachalarmzustand ↑...

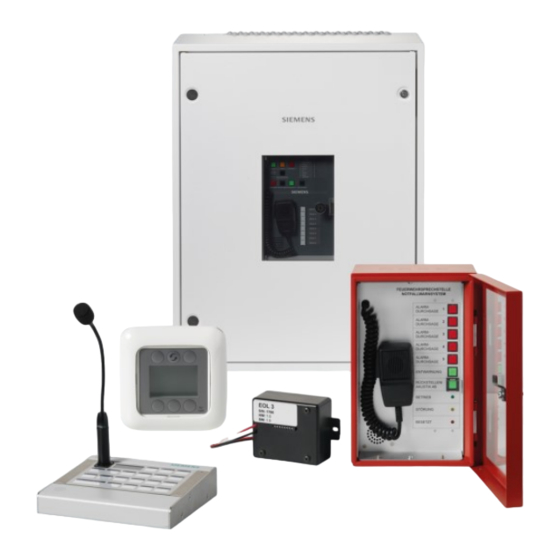

Bedienelemente im System Bedien- und Sprechstellen 4 Bedienelemente im System Die Bedienelemente in einer Cerberus PACE Compact-Sprachalarmanlage sind die Sprechstellen und die Bedienstellen, mit denen Sie Live-Durchsagen ausführen können sowie Notfalltöne und aufgezeichnete Sprachdurchsagen zielgerichtet abspielen können. Zusätzlich können Sie mit diesen Bedienelementen zentrale Systemfunktionen ausführen, den Systemstatus ablesen und auch Musik abspielen.
Seite 18
● Anzeigepanel gemäß EN 54-16 für visuelle und akustische Statusmeldungen und Steuerung von Sprachalarmen ● Sprechstelle mit 8 konfigurierbaren und beleuchteten Zonentasten ● Zum Einbau in eine Cerberus PACE Compact-Schranktür ● Abschließbare Front-Sichttür ● Einschiebestreifen für individuelle Tastenbeschriftung ● Einschiebestreifen in Deutsch, Englisch und Niederländisch liegen bei ●...
Sprechstellen 4.2 Sprechstellen PT2002-A1 'Feuerwehr-Sprechstelle (AT)' ● Alarmierungssprechstelle in normgerechter Gehäuse- und Bedienfeldausführung ● Vollwertiger Netzwerkteilnehmer in einem Cerberus PACE Compact‑System ● 7 normierte und konfigurierbare Tasten ● 3 normierte und vorkonfigurierte Anzeigen ● Abnehmbares Handmikrofon mit Sprechtaste ● Mikrofon- und Leitungsüberwachung ●...
Seite 20
PT2001-A1 'Tischsprechstelle (19 Tasten)' ● Sprechstelle mit Elektret-Kondensatormikrofon und Schwanenhals ● Vollwertiger Netzwerkteilnehmer in einem Cerberus PACE Compact‑System ● 2-zeiliges Textdisplay ● Tasten und Anzeigen zur Steuerung und Überwachung des Cerberus PACE Compact-Systems durch den Anwender. Die Tasten sind grundsätzlich frei bedienbar ●...
Seite 21
Bedienelemente im System Sprechstellen PT2009-A1 'Tischsprechstelle (RS485, 8+1)' ● Sprechstelle mit 8 konfigurierbaren, beleuchteten Zonentasten plus Sprechtaste ● Die Tasten sind frei bedienbar ● Elektret-Kondensatormikrofon mit Schwanenhals ● Überwachtes Mikrofon ● Audioübertragung symmetrisch, analog ● 'PACE-Bus' (RS485) Datenübertragung ● Audio-Output 0 dB (Linepegel) ●...
Zugangsebenen 5 Zugangsebenen Die Zugangsebene beschreibt jeweils einen von mehreren Zuständen einer Sprachalarmzentrale (SAZ), in denen ein entsprechend autorisierter Benutzer folgende Berechtigungen für oder Sicht auf die Anlage haben kann: ● Bedienelemente betätigen ● Bedienungen ausführen ● Anzeigen und/oder Informationen betrachten Die Zugangsberechtigung wird länderspezifisch umgesetzt und kann beispielsweise über folgenden Schutz freigegeben werden: ●...
Bedien- und Sprechstelle PT1002-A1 Sprechstellen 6 Bedien- und Sprechstelle PT1002-A1 Betrieb Störung Rückstellen Störung 10 8 vordefinierte Status-LEDs Sprachalarm 11 8 definierbare Status-LEDs Summer 12 Mikrofon Summer aus / LED Test 13 Sprechtaste an der Seite des Mikrofons (in der Abbildung nicht dargestellt) Sprachalarm auslösen 14 Konfigurierbare Tasten...
Die Störungsmeldung ist rückgestellt. Wiederkehrende Störungsmeldung LED Störung leuchtet erneut auf. Störung im System wurde nicht behoben. 1. Benachrichtigen Sie den Siemens-Kundendienst 2. Fordern Sie Wartung durch Fachpersonal an. Aktiven Buzzer ruhigstellen Der Summer ist aktiv ◈...
Bedien- und Sprechstelle PT1002-A1 Bedienung PT1002-A1 Manuelle Durchsage absetzen / Evakuierung mit manueller Durchsage auslösen 1. Wählen Sie eine Zone oder mehrere Zonen durch Drücken der entsprechend beschrifteten Zonentasten. Tasten der ausgewählten Zonen leuchten. 2. Nehmen Sie das Mikrofon aus dem Gehäuse. 3.
Feuerwehr-Sprechstelle PT2002-A1 und PT2003-A1 Bedienung PT1002-A1 7 Feuerwehr-Sprechstelle PT2002-A1 und PT2003-A1 Mikrofon mit Sprechtaste Rückstelltaste Lautsprecher LED 'Betrieb' Konfigurierbare Durchsagetasten LED 'Störung' Entwarnungstaste LED 'Besetzt' A6V11899865_de--_b 27 | 54...
Feuerwehr-Sprechstelle PT2002-A1 und PT2003-A1 Bedienfunktionen PT2002-A1 und PT2003-A1 7.1 Bedienfunktionen PT2002-A1 und PT2003-A1 Funktion Ausführung Manuelle Durchsage 1. Mikrofon abheben ausführen / Evakuierung 2. Sprechtaste drücken und halten auslösen 3. In Mikrofon sprechen Sprachnachricht ist in allen Zonen zu hören ◈...
Die Störung im System wurde bereits behoben. Die Störungsmeldung ist rückgestellt. Wiederkehrende Störungsmeldung LED 'STÖRUNG' leuchtet erneut auf. Störung im System wurde nicht behoben. ◈ Benachrichtigen Sie den Siemens-Kundendienst Fordern Sie Wartung durch Fachpersonal an. A6V11899865_de--_b 29 | 54...
Tischsprechstelle (19 Tasten) PT2001-A1 Bedienfunktionen PT2001-A1 8 Tischsprechstelle (19 Tasten) PT2001-A1 Mikrofon LED 'ONLINE' / Störung Display LED 'ON' / Betrieb Konfigurierbare Tasten Lautsprecher (unter LED 'ON', in der Grafik nicht zu sehen) Die Tastenbeschriftung können Sie in 'PACE-Design' erstellen und ausdrucken. 8.1 Bedienfunktionen PT2001-A1 Funktion Ausführung...
Tischsprechstelle (19 Tasten) PT2001-A1 Bedienung PT2001-A1 8.2 Bedienung PT2001-A1 Manuelle Durchsage absetzen / Evakuierung mit manueller Durchsage auslösen ● Als Schalter konfigurierte Sprechtaste 1. Wählen Sie eine oder mehrere Zonen durch Drücken der entsprechend beschrifteten Taste(n). Tasten der ausgewählten Zonen leuchten. 2.
Seite 32
Die Störung im System wurde bereits behoben. Die Störungsmeldung ist rückgestellt. Wiederkehrende Störungsmeldung LED 'STÖRUNG' leuchtet erneut auf. Störung im System wurde nicht behoben. ◈ Benachrichtigen Sie den Siemens-Kundendienst Fordern Sie Wartung durch Fachpersonal an. 32 | 54 A6V11899865_de--_b...
Tischsprechstelle (19 Tasten) PT2001-A1 Anzeige PT2001-A1 8.3 Anzeige PT2001-A1 Farbe Status Default Beschreibung LED 'ON' (5) Grün System ist in der normalen Betriebsart Sprechstelle ist im Alarmbetrieb mit aktivierter Alarmtaste oder Sprechstellenpriorität ist auf 8 oder höher konfiguriert Sprechstelle funktioniert nicht (kein Strom) LED 'Online' (4) Richtige Funktion muss mit 'PACE-Design' konfiguriert werden: Fehlerprotokollierung 'Fault-Relay-Setting'...
Tischsprechstelle (19 Tasten) PT2001-A1 Display-Anzeige PT2001-A1 Farbe Status Default Beschreibung Ton abspielen Taste (3) ist als 'Ton abspielen' konfiguriert Grün Ton ist aktiv Ton ist nicht aktiviert Ton stoppen Taste (3) ist als 'Ton stoppen' konfiguriert Immer Puffer aufzeichnen Taste (3) ist als 'Puffer aufzeichnen' konfiguriert Grün Aufzeichnung ist aktiv Aufzeichnung ist nicht aktiviert...
Schlüsselschalter für Tischsprechstelle PTO2002/3-A1 Bedienfunktionen Schlüsselschalter 9 Schlüsselschalter für Tischsprechstelle PTO2002/3-A1 Mikrofon LED 'ONLINE' / Störung Display LED 'ON' / Betrieb Konfigurierbare Tasten Schlüsselschalter Die Tastenbeschriftung können Sie in 'PACE-Design' erstellen und ausdrucken. 9.1 Bedienfunktionen Schlüsselschalter Sprechstelle entsperren/sperren Funktion Ausführung ◈...
Tischsprechstelle (RS485, 8+1) PT2009-A1 und Sprechstellenerweiterung (RS485, 8) PTO2006-A1 Bedienung PT2009-A1 10.2 Bedienung PT2009-A1 Manuelle Durchsage absetzen / Evakuierung mit manueller Durchsage auslösen ● Als Schalter konfigurierte Sprechtaste 1. Wählen Sie eine Zone oder mehrere Zonen durch Drücken der entsprechend beschrifteten Zonentasten.
Tischsprechstelle (RS485, 8+1) PT2009-A1 und Sprechstellenerweiterung (RS485, 8) PTO2006-A1 Anzeige PT2009-A1 Aufgezeichnete Durchsage abspielen / Evakuierung mit aufgezeichneter Durchsage auslösen 1. Wählen Sie eine oder mehrere Zonen durch Drücken der entsprechend beschrifteten Taste(n). Tasten der ausgewählten Zonen leuchten. 2. Drücken Sie eine beschriftete Taste mit der gewünschten Durchsage. ...
Tischsprechstelle (analog, 3+1) PT2008-A1 Bedienung PT2008-A1 11.2 Bedienung PT2008-A1 Manuelle Durchsage absetzen ● Als Schalter konfigurierte Sprechtaste 1. Wählen Sie eine oder mehrere Zonen durch Drücken der entsprechend beschrifteten Taste(n). Tasten der ausgewählten Zonen leuchten. 2. Drücken Sie die Sprechtaste für die manuelle Durchsage. ...
Tischsprechstelle (analog, 3+1) PT2008-A1 Anzeige PT2008-A1 11.3 Anzeige PT2008-A1 Farbe Status Default Beschreibung Zone Taste (3) ist als 'Zone' konfiguriert – Grün Zone ist ausgewählt – Grün Zone ist über Taste 'Sprechen' aktiviert und Sprechstellenpriorität ist auf 1-7 eingestellt – Blinkt Zone ist über den logischen Eingang aktiviert und langsam...
Die Störungsmeldung ist rückgestellt. Wiederkehrende Störungsmeldung LED Störung leuchtet erneut auf. Störung im System wurde nicht behoben. 1. Benachrichtigen Sie den Siemens-Kundendienst 2. Fordern Sie Wartung durch Fachpersonal an. Aktiven Buzzer ruhigstellen Der Summer ist aktiv ◈...
Stromversorgung in PC1002 14 Stromversorgung in PC1002 Wenn die Stromversorgung in PC1002-A3 (funktionsgleich mit PP2004-A1) einen Fehler erkennt, z. B. 'Batteriestörung' bei abgeschalteten Batterien, wird der interne Buzzer der Stromversorgung aktiv, die gelbe 'Störung'-LED leuchtet auf und die Fehlermeldung E29 (Konfigurationsfehler) wird angezeigt. Die gelbe 'Störung'-LED leuchtet weiterhin und die Fehlermeldung E29 wird weiterhin angezeigt, wenn der Fehler behoben ist.
System-Abnahme vor Ort 15 System-Abnahme vor Ort Die Prüfung zur System-Abnahme vor Ort beinhaltet sämtliche Funktionsprüfungen der Wartungstabelle im Kapitel 'Inbetriebnahme und Wartung [➙ 48]'. A6V11899865_de--_b 47 | 54...
Inbetriebnahme und Wartung 16 Inbetriebnahme und Wartung Das System muss in Betrieb genommen und regelmäßig gewartet werden, damit es zuverlässig funktioniert. Dies gilt insbesondere für Systeme mit Evakuierungsfunktion. Beauftragen Sie Wartungspersonal mit der Durchführung der Wartungsarbeiten. Folgende Liste zeigt exemplarisch Fehlerursachen, die durch eine Funktionsprüfung im Rahmen der Wartungsarbeiten festgestellt werden können: ●...
Inbetriebnahme und Wartung Funktionsprüfung ● Führen Sie die Funktionsprüfungen in den angegebenen Intervallen gemäß den vor Ort geltenden Anforderungen und Normen durch. ● Führen Sie die Funktionsprüfung vor Ort zur selben Zeit wie die System- Abnahmeprüfung durch. ● Falls das System mit einer Brandmeldeanlage (BMA) verbunden ist, muss die Funktionsprüfung mit der angeschlossenen BMA ausgeführt werden.
Anhang Fehlerliste zu Stromversorgung in PC1002 17 Anhang 17.1 Fehlerliste zu Stromversorgung in PC1002 Fehlercode Beschreibung Ausgang nicht getrennt (durch interne Relais) Ausgang unter Last (während des Systemstarts) Ausgang nicht angeschlossen (Ausgang unter Last während Hochlauf) Ausgangssicherung defekt (AUS 1-6 oder 1-12) Sicherung des Netzreglers defekt AUX 1,2 Sicherung des Netzreglers defekt AUX 3,4 Externer Fehler 1 *) offener Stromkreis auf diesem Eingang...
Seite 51
Anhang Fehlerliste zu Stromversorgung in PC1002 Fehlercode Beschreibung Innentemperatur Messfehler Überstrom des Batteriesteckers 1 Überstrom des Batteriesteckers 2 Überstrom des Batteriesteckers 3 Überstrom des Batteriesteckers 4 Balancer beschädigt - Batterie 1 Balancer beschädigt - Batterie 2 Balancer beschädigt - Batterie 3 Balancer beschädigt - Batterie 4 Schaden an der Batterie 1 (oder Balancer falsch angeschlossen) Schaden an der Batterie 2 (oder Balancer falsch angeschlossen)
Glossar Glossar Betriebsbereitschaftszustand Die Sprachalarmanlage ist mit Energie versorgt und zeigt keinen der folgenden Zustände: Sprachalarmzustand, Störungsmeldezustand. Betriebszustand Zustand der Sprachalarmzentrale, der durch seine Anzeige an der Sprachalarmzentrale gekennzeichnet ist. PACE 'Public Address and Controlled Evacuation' 'Required Station List'. In der Konfigurations-Software erstellte Liste mit der Definition von Ursachen für einen Störungsmeldezustand.
