Gerät einbauen und anschließen
3.3 Gerät anschließen
Vorgehensweise
ACHTUNG
Beschädigung der Anschluss-Box
Ziehen Sie die Schrauben der Netzanschlussklemme nicht fest, wenn diese in der
Anschluss-Box steckt. Sie können durch den Druck des Schraubendrehers die
Steckbuchse in der Anschluss-Box beschädigen.
Schließen Sie die Drähte nur bei abgezogener Netzanschlussklemme an.

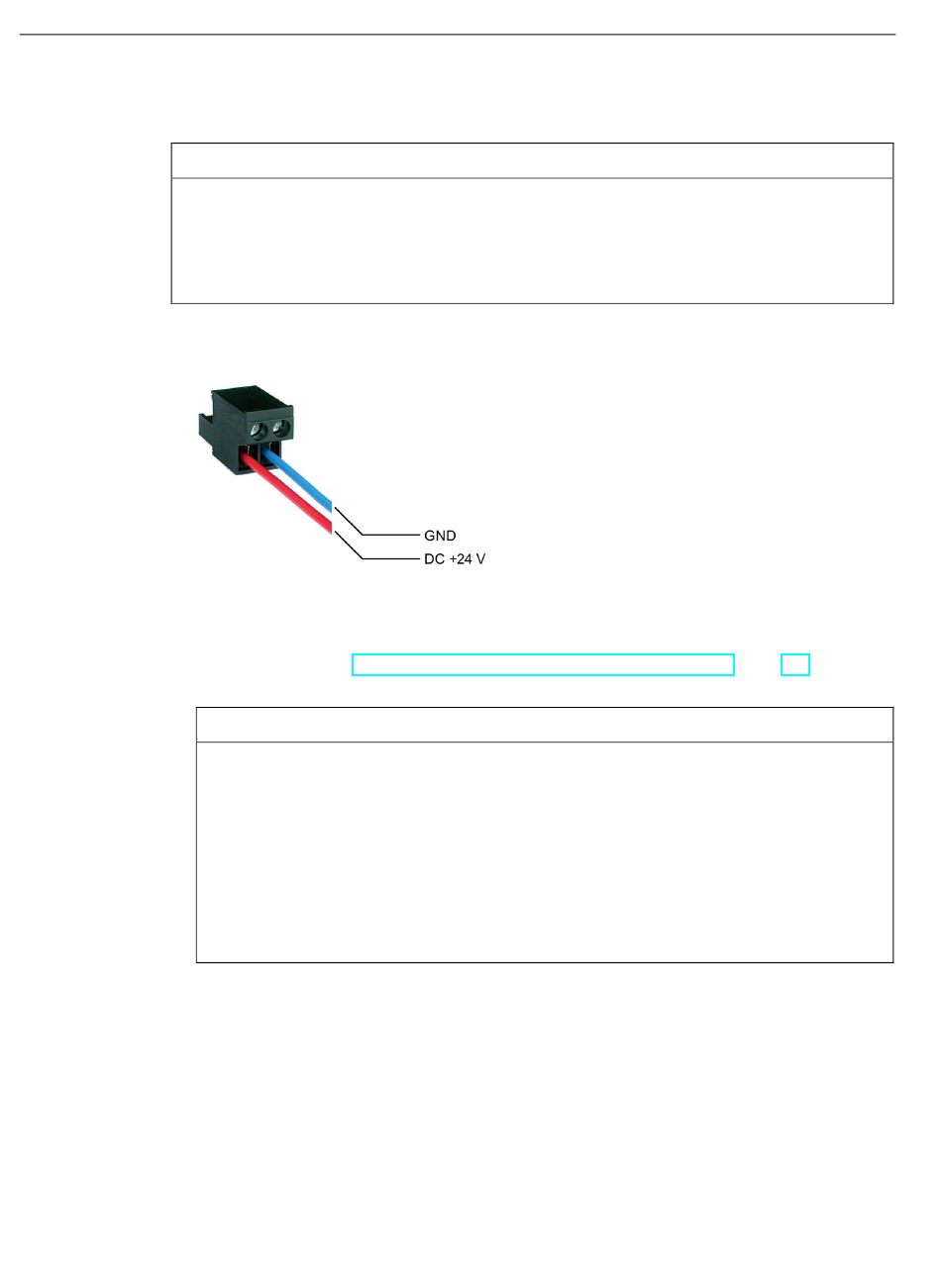

1. Schließen Sie die Netzanschlussklemme an die Leitungen der Stromversorgung wie
abgebildet an.
Achten Sie darauf, dass die Leitungen nicht vertauscht angeklemmt werden. Achten Sie
deswegen auf die Beschriftung auf der Rückseite der Anschluss-Box.
2. Stecken Sie die Netzanschlussklemme an die zugehörige Schnittstelle.
Diese ist im Kapitel "Leitungen anschließen und Sicherung wechseln (Seite 38)"
abgebildet.
40
ACHTUNG
Sichere elektrische Trennung
Die Versorgungsspannung darf nur innerhalb des angegebenen Spannungsbereichs
liegen. Sonst besteht die Gefahr von Funktionsausfällen am Bediengerät.
Verwenden Sie für die DC-24-V-Versorgung nur Netzgeräte mit sicherer elektrischer
Trennung nach IEC 60364-4-41 bzw. HD 384.04.41 (VDE 0100, Teil 410), z. B. gemäß
dem Standard PELV.
Gilt bei potenzialgebundenem Anlagenaufbau:
Schließen Sie vom 24-V-Ausgang der Stromversorgung den Anschluss für GND 24 V
an den Potenzialausgleich für ein einheitliches Bezugspotenzial an.
Mobile Client900RXA
Betriebsanleitung, 07/2015, A5E36360098-AA
