DC Stromessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, seien Sie
bei Messengen an Spannungsführende Teile überaus
vorsichtig !
1.
Wählen Sie mit dem Funktionsdrehschalter (3) die
200 A DC Stellung aus.
2.
Drücken Sie die „Zero" – Taste (7) zur Nullstellung des
Displays.
3.

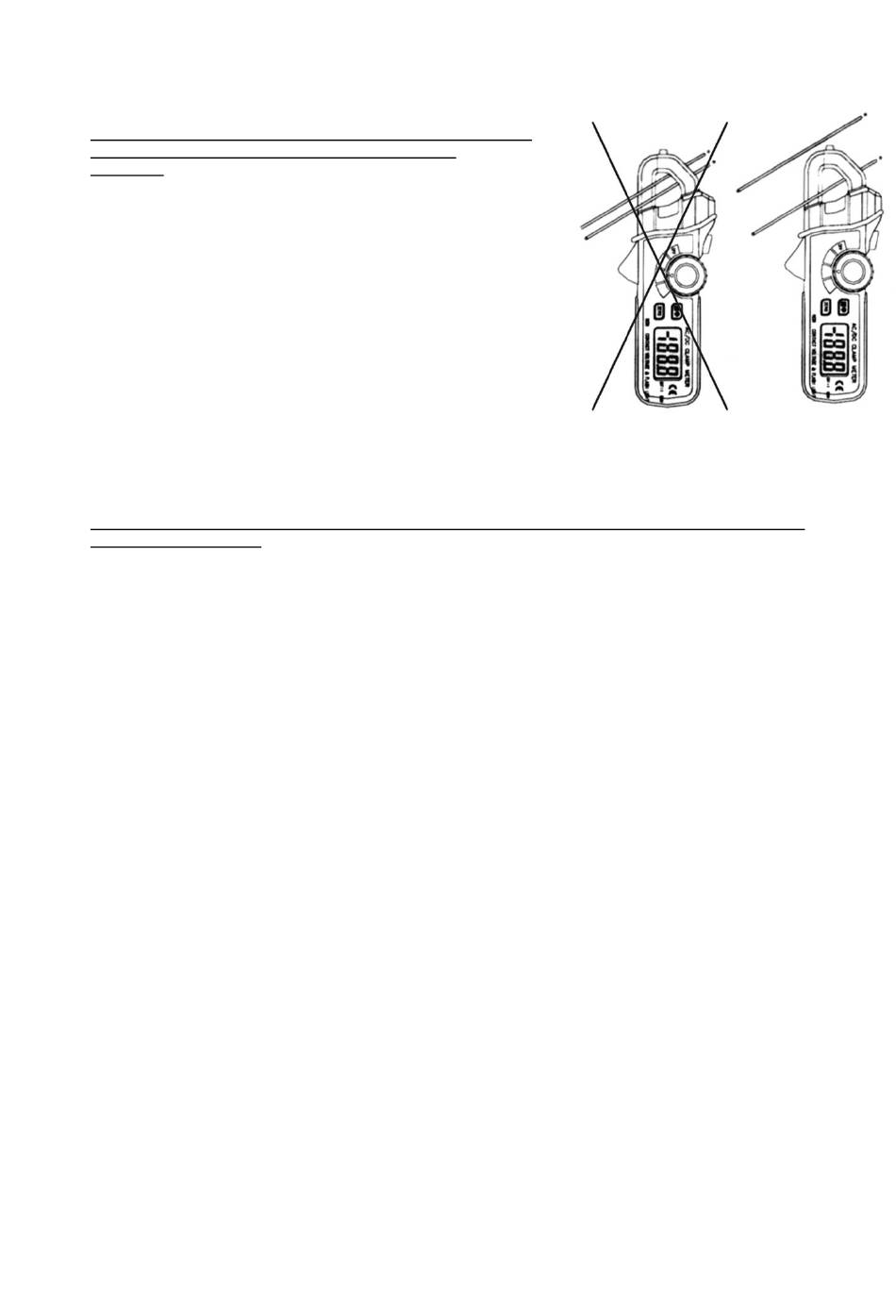

Öffnen Sie mit der Taste (6) die Stromzange und führen Sie
den zu messenden Stromleiter ( nur eine Ader!!!) wie in
der rechten Abbildung dargestellt durch die Stromzange.
4.
Lesen Sie im Display der Messzange den Wert ab
Berührungslose Spannungsprüfung
Wichtig: Zur Vermeidung eines elektrischen Schlages, seien Sie bei Messengen an Spannungsführende
Teile überaus vorsichtig !
1.
Berühren Sie den spannungsführenden Leiter (isoliert bzw. unisoliert) oder das spannungsführende
Kabel mit der Spitze der Messzange (9), in welcher der Spannungssensor sitzt. Alternativ können sie
auch den spannungsführenden Prüfling zur Auffindung von Kabelbrüchen durch die Messzange
führen, in dem Sie ihn an der oberen Sitze der Messzange entlang gleiten lassen.
2.
Solange Spannung vorhanden oder der Leiter nicht unterbrochen ist, leuchte die Signallampe (8).
Bemerkung: Statische Aufladung kann die Signallampe (8) aufleuchten lassen. Dies ist ein völlig normaler
Vorgang.
Widerstand und Durchgangsprüfung
1.
Verbinden Sie die schwarze Testleitung mit der negativen (schwarzen) COM Buchse und die rote
Testleitung mit der positiven (roten) Buchse der Messzange.
2.
Bringen Sie die Spitzen der Messleitung an der zu messenden Stelle an. Es wird empfohlen den
restlichen Stromkreislauf abzuklemmen damit dieser das Messergebnis nicht verfälscht.
3.
Während der Widerstandsmessung ertönt ein Warnsignal bei einem Wert von unter 30
Messstellenlampe / LED-Leuchte
Zur besseren Ausleuchtung der Messstelle, können Sie die eingebaute LED- Lampe benutzen, indem
Sie die Taste (2) betätigen.
Taste für Hintergrundbeleuchtung
Wenn Sie diese Taste (4) für 1 sec. drücken, wird die Hintergrundbeleuchtung des LCD-Displays von der
Messzange aktiviert. Wird sie wieder für 1 sec. gedrückt, geht die Beleuchtung aus.
HOLD- Taste (Messwertspeichertaste)
Zu jeder Zeit einer Messung können Sie die „HOLD"- Taste (4) drücken, um den aktuellen Messwert im
Display festzuhalten. Wenn Sie sie noch einmal drücken, verlassen Sie diesen Modus und erhalten
wieder den aktuellen Messwert im Display.
Ω.
