Gebrauchsanleitung
Beispiel:
KA-BSY+ Set
zur Zentrale
40 mm
Leistungsmerkmale
- einsetzbar für Öffnungen zur Rauchableitung,
D+H-Euro-RWA gemäß DIN EN 12101-2
sowie für täglichen Lüftungsbetrieb
- RWA-Highspeed-Funktion (Schnell-Lauf-
funktion in AUF-Richtung)
- Kettenantriebe ausgestattet mit mikro-
prozessorgesteuerter Motor- und
Synchro-Elektronik BSY+ für einen sicheren
und präzisen Synchronlauf
- Antriebsfunktionen und Leistungsmerkmale
individuell programmierbar
(über Software SW-BSY+)
- Integriertes 3-stufiges Klemmschutzsystem
- passiver Klemmschutz durch reduzierte
Laufgeschwindigkeit beim Schließvorgang
- aktiver Klemmschutz mit Sicherheitsab-
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 •
- Stromversorgung und BSY+-Signale bei
- Stromversorgung von links oder rechts
- Dichtungsentlastung nach Schließvorgang
- bis zu 8 Antriebe an einem Fenster sind
D-
22949 Ammersbek • Tel.
+49
schaltung und Reversierfunktion beim
Schließvorgang, wenn Antriebszug-
belastung größer 150 N im
Schließbereich II
- direkter Anschluss einer zusätzlichen
Schließkanten-Klemmschutzleiste am
Antrieb möglich (Option -SKS)
KA 34-BSY+ für max. 3 bei KA 54-BSY+ für
max. 2 Antriebe durchschleifbar.
möglich
möglich.
40-605 65 239 • Fax
+49
40-605 65 254 •

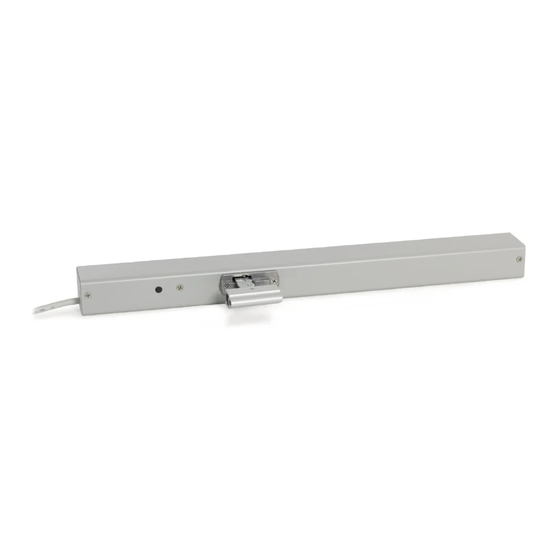

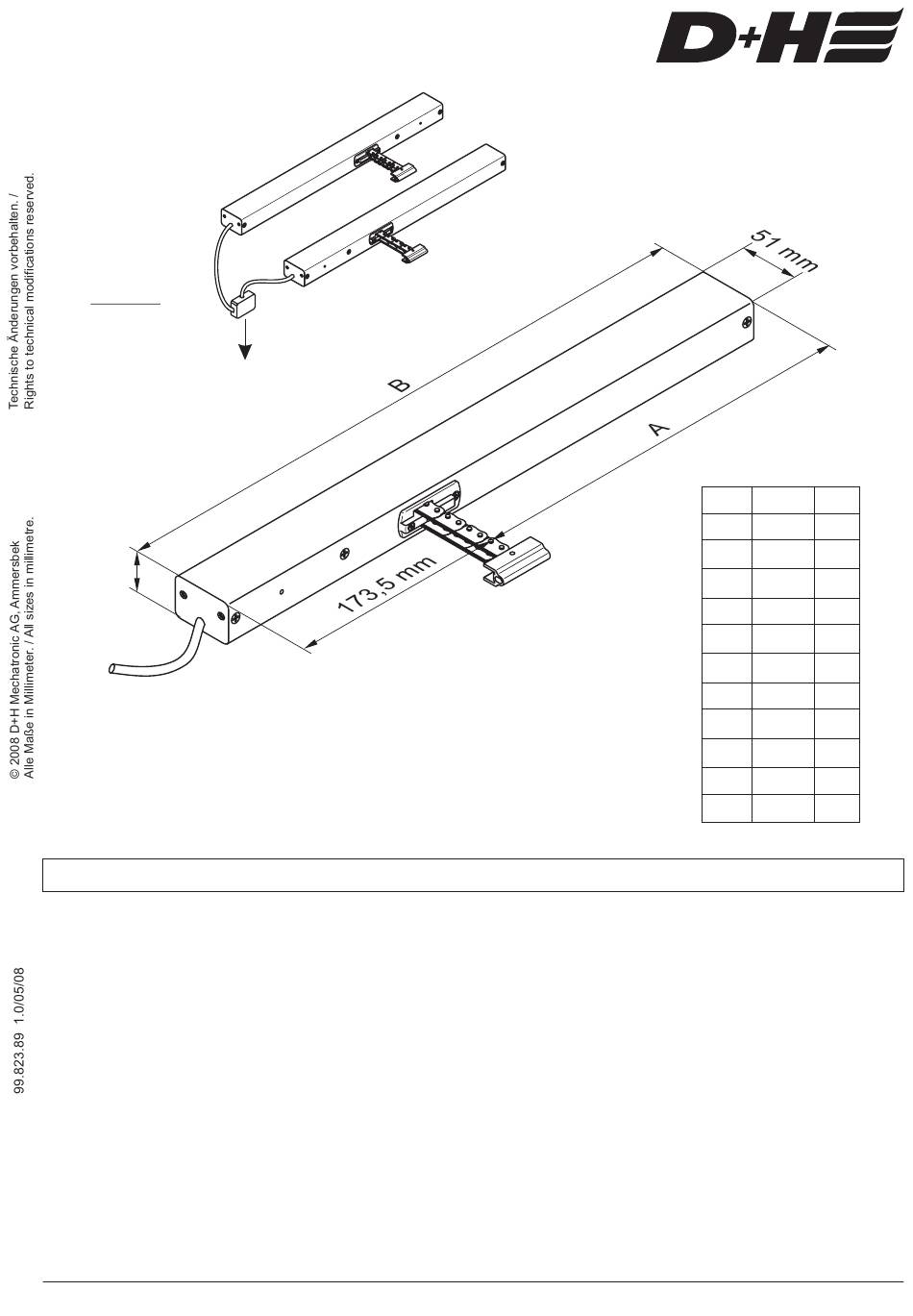

Kettenantrieb
KA 34/54-BSY+
Hub
A
B
250 195,5 369
350 247,5 421
500 322,5 496
600 372,5 546
700 422,5 596
800 472,5 646
900 526,5 700
1000 576,5 750
1100 628,5 802
1200 678,5 852
1300 728,5 902
www.dh-partner.com
1/8
