3.1 Anschlüsse und Bedienelemente:

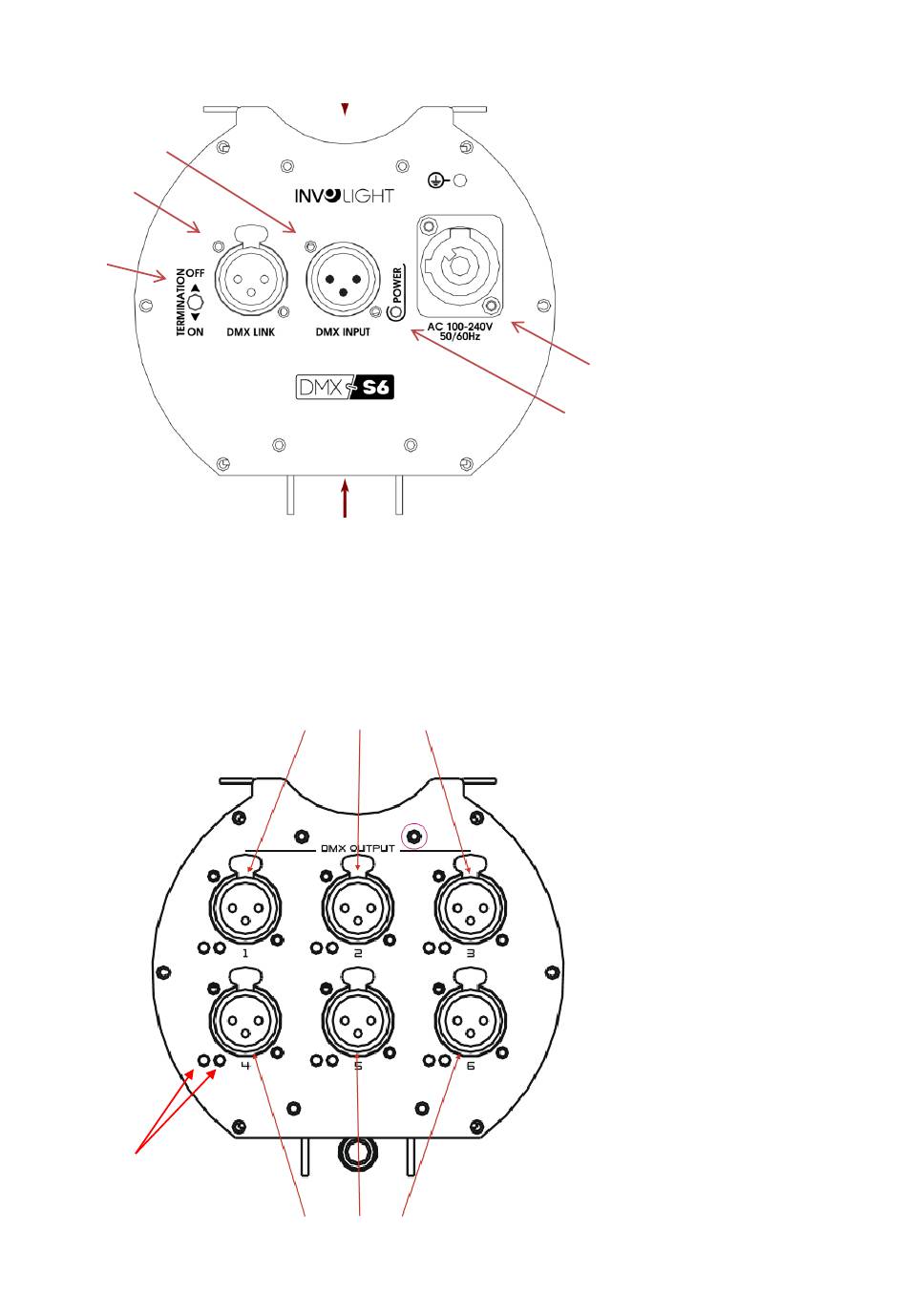

Abbildung1:
3.
2.
1.
5.
4.
1. Terminator: schaltbarer 120 Ohm Abschlusswiderstand für die DMX LINK-Ausgangsbuchse.
2. DMX-LINK-Ausgang: weibliche 3-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang anliegenden DMX-
Signals an einen weiteren DMX-Splitter / Repeater.
3. DMX-Eingang: männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts.
4. Power LED: zeigt die Spannungsversorgung.
5. POWER IN: POWERCON-Kompatibel Netzstromeingang Buchse.
Abbildung2:
7.
6.
8.
