Teil 3: Funktionen:

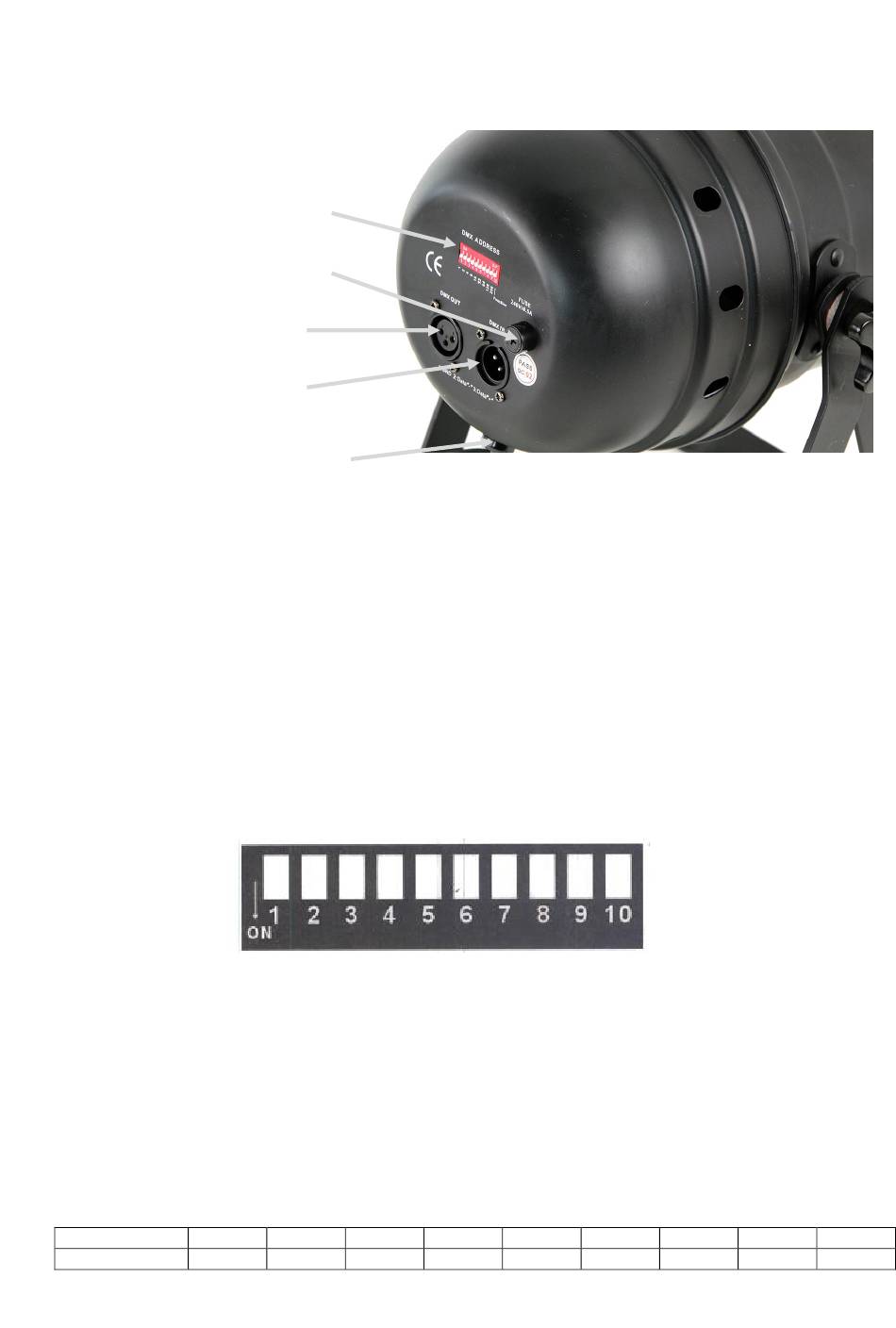

3.1 Anschlüsse, Bedien- und Anzeigeelemente:
2.Sicherungshalter
1. Netzkabel:
Netzkabel für die Stromversorgung.
2. Sicherungshalter:
3. DMX-IN:
3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
4. DMX-OUT:
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals
5. Dip-Schalter:
mit dem je nach Betriebsart können unterschiedliche Funktionen eingestellt werden.
Das Gerät kann im automatischen, musikgesteuerten, Master/Slave- oder im DMX-Modus betrieben werden. Sie
können die verschiedenen Betriebsarten und über das DIP-Schalter Board einstellen und beeinflussen. Im DMX-
Modus werden die Funktionen über 4 Kanäle gesteuert. Sie können den „LEDPAR36 CR" mit jedem
handelsüblichen DMX-Controller steuern
3.2 Betriebsarten und Einstellung des DIP-Schalter Boards:
1. „AUTO" Modus: DIP-Schalter 9 und 10 auf „OFF". Mit den Dip-Schaltern 7 und 8 können Sie für das
Automatikprogramm die Ablaufgeschwindigkeit einstellen. Wenn Sie die DIP-Schalter 1 bis 3 auf „ON"
stellen, können Sie die Farben Rot, Grün und Blau einzeln einstellen. Einen Strobe-Effekt können Sie mit
den Dip-Schaltern 4 bis 6 zuschalten und in der Geschwindigkeit variieren.
2. „DMX" Modus: DIP-Schalter 9 auf „OFF und 10 auf „ON". Mit den anderen Dip-Schaltern können Sie nun
nach dem binären Zahlensystem die DMX-Startadresse des Scheinwerfers einstellen.
3. Start Adresse einstellen:
Jeder Schalter steht für einen DMX-Adresswert den man folgender Tabelle entnehmen kann:
Schalter
DMX Wert
5. Dip-Schalter
4.DMX-OUT
3.DMX-IN
1.Netzkabel
Sicherungshalter für F1A 250V Sicherung.
.
1
2
1
2
3
4
5
4
8
16
5
6
7
8
32
64
128
9
256
