6. Светодиодный индикатор: Зеленый – выходной канал готов к эксплуатации, гаснующий красный
указывает на неисправность (например, короткого замыкание)
7. DMX-выход с 1 по 3: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств
соединённых в цепочке
8. DMX-выход с 4 по 6: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств
соединённых в цепочке

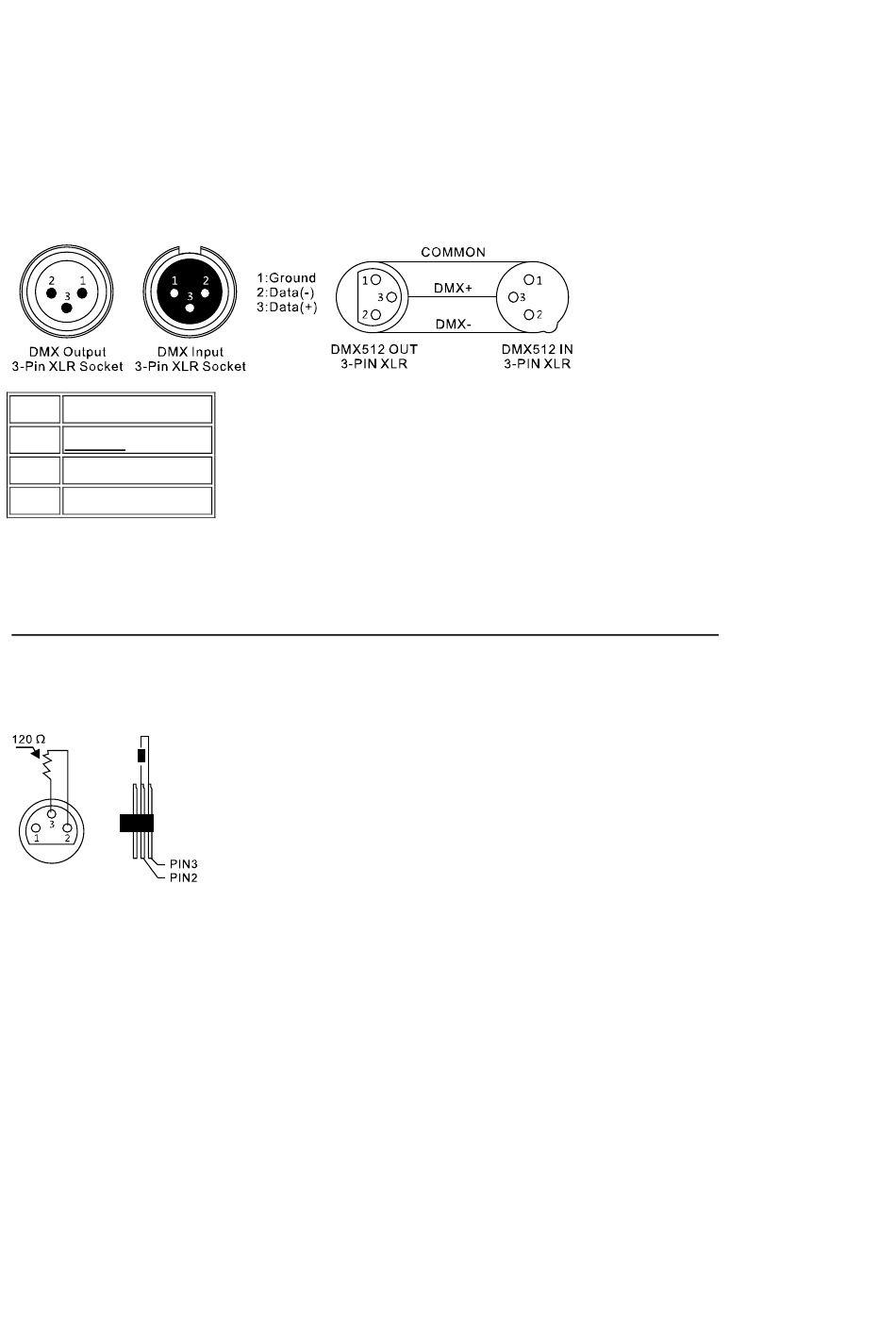

DMX-разъемы:
Один трех-контактный XLR разъём служит в качестве DMX-выхода, один трех-контактный разъём XLR DMX
служит входом.
Пол. Распайка
Масса (Экран)
1
Сигнал (DMX−)
2
Сигнал (DMX+)
3
Для того чтобы получить 6 независимых выходных DMX- сигнала (DMX OUT 1 - 6) подключите DMX-кабель
к DMX-входу (IN) сплиттера. Используйте специальные DMX-кабели с
Микрофонные аудио-кабеля не подходят, так как у них сопротивление в 110Ом.
Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-
разъему как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем
DMX-цепи.
3.2 DMX-цепь:
Каждый DMX-прибор в линии ослабляет сигнал. Существует ограничение при последовательном
подключении, не более 32 устройств в одной цепи. Для подключения большего количества приборов в
цепочке, или разделения сигналов используют DMX-сплиттеры. Обращаем ваше внимание, что в конце
созданной сигнальной DMX-цепи необходимо установить «DMX-терминатор» 120Ом.
волновым сопротивлением 120 Ом.
