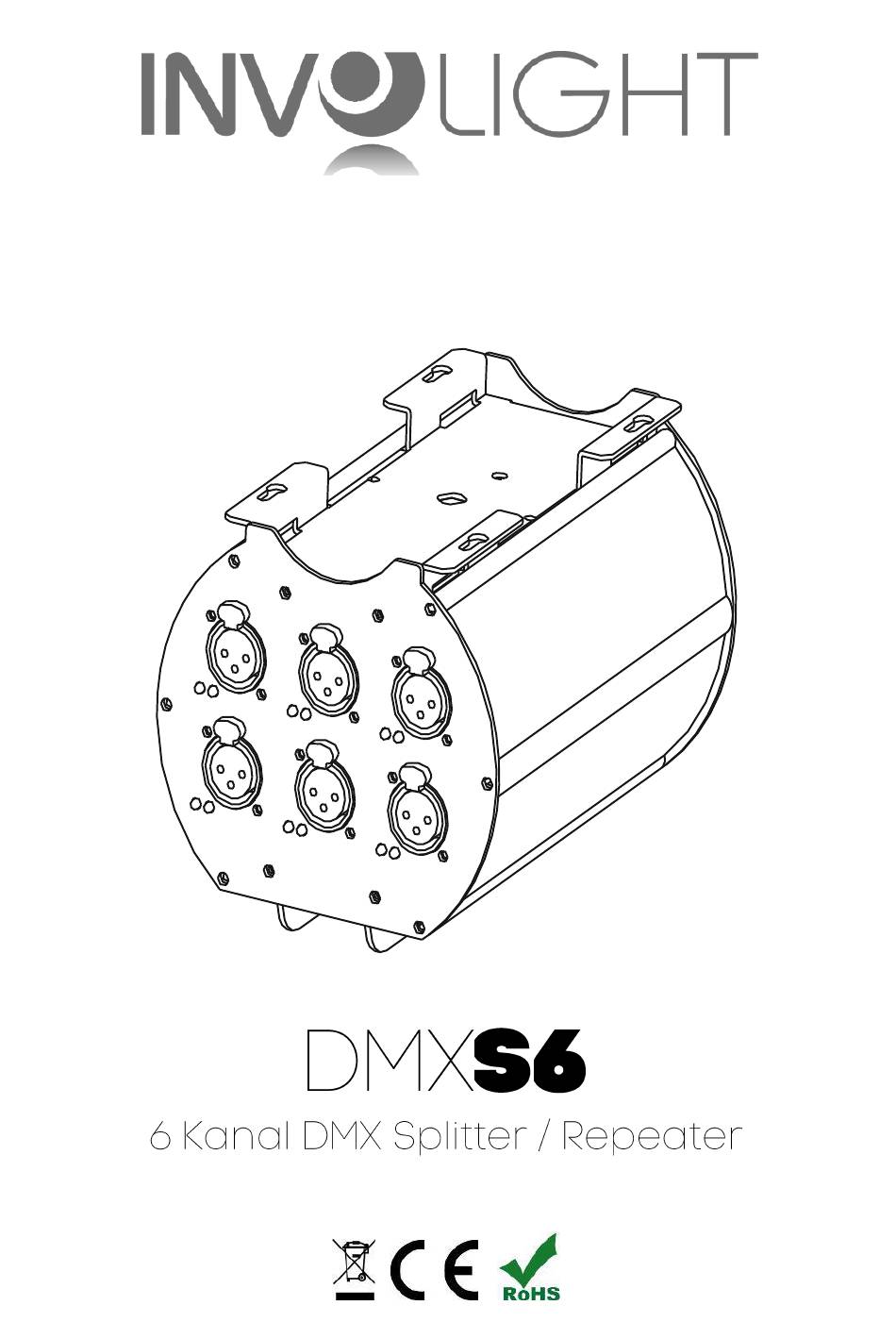

- Seite 1 Bedienungsanleitung Руководство по эксплуатации...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 3 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................4 3.1 Anschlüsse und Bedienelemente: ..................5 3.2 Aufbau einer DMX-Kette: .................... -
Seite 3: Teil 1: Warnhinweise

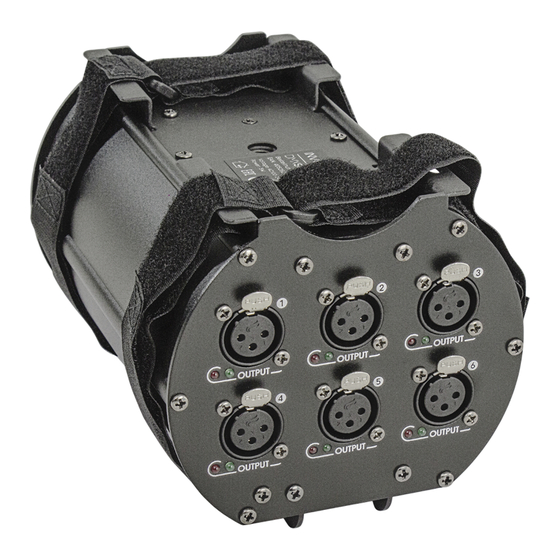

Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „DMXS6“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen 6-Kanal DMX Splitters. Damit Ihnen Ihr „DMXS6“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
Fehlbedienung. Das Gerät ist nur für einen Stromanschluss mit Wechselspannung, AC100- 240V, 50/60Hz zugelassen. Bauen Sie den „DMXS6“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die... -
Seite 5: Teil 2: Installation
Nutzung und auch während des Transportes unbedingt zu vermeiden. Im Sinne Ihrer eigenen Sicherheit und derer anderer Personen, ist darauf zu achten, dass keine Kabel frei herumliegen. Bei Gewitter ist das Gerät vom Stromnetz zu trennen! Wenn Schäden aufgrund der Nichtbeachtung der bestimmungsgemäßen Verwendung und der aus dieser Anleitung hervorgehenden Anweisungen entstehen, erlischt der Garantieanspruch und es kann zu Folgen wie Kurzschluss, Brand oder elektrischem Schlag sowie Herunterfallen des/der Geräte kommen. -
Seite 6: Anschlüsse Und Bedienelemente
3.1 Anschlüsse und Bedienelemente: Abbildung1: 1. Terminator: schaltbarer 120 Ohm Abschlusswiderstand für die DMX LINK-Ausgangsbuchse. 2. DMX-LINK-Ausgang: weibliche 3-Pol XLR-Buchse zum Weiterleiten des am DMX-Eingang anliegenden DMX- Signals an einen weiteren DMX-Splitter / Repeater. 3. DMX-Eingang: männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Steuergeräts. 4. -
Seite 7: Aufbau Einer Dmx-Kette
6. Kontroll-LED: grün – Ausgangskanal betriebsbereit, rot – erlischt bei Fehler (z.B. Kurzschluss) 7. DMX Ausgang 1 - 3: DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette. 8. DMX Ausgang 4 - 6: DMX-Ausgang mit weiblicher 3-Pol XLR-Buchse zum Anschließen eines DMX-Endgeräts, oder mehrerer DMX-Endgeräte in einer Kette. -
Seite 8: Teil 4: Wartung
Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Teil 5: Technische Daten: DMXS6 MODELLBEZEICHNUNG: Produktart: 6 Kanal DMX Splitter... -
Seite 9: Teil 7: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 10 Bestellnummer: A-000000-05907 www.destilan.de...
- Seite 11 содержание Часть 1: Предупреждения....................... 11 1.1 общие сведения значений символов и предупреждений: .......... 11 1.2 Указания по технике безопасности: ................12 1.3 Использование по назначению: ..................13 Часть 2: Установка........................13 Часть 3: Функции........................13 3.1 Подключение и элементы управления: ............... 14 3.2 DMX-цепь: ........................
-
Seite 12: Часть 1: Предупреждения
Поздравляем Вас с покупкой INVOLIGHT «DMXS6»! Вы стали обладателем высококачественного и профессионального 6-канального DMX- разветвителя. Для обеспечения надежного функционирования «DMXS6» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации. В случае возникновения вопросов, связанных с приобретенным устройством, пожалуйста, обратитесь к... -
Seite 13: Указания По Технике Безопасности
1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устройство. Пожалуйста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого прибора. Сохраняйте это руководство на протяжении всего времени эксплуатации во... -
Seite 14: Использование По Назначению
Обычный микрофонный кабель не подходит для передачи DMX сигнала. Часть 3: Функции. DMX-сплиттер «DMXS6» имеет один вход и шесть выходов. Для подключения на каждый канал предлагается трех-контактный XLR разъём, который служит в качестве DMX-выхода. Каждый DMX-выход имеет независимый трансформатор. С помощью переключателя LINK-выхода возможно завершить или... -
Seite 15: Подключение И Элементы Управления
3.1 Подключение и элементы управления: Рис. №1: 1. Терминатор: переключаемый резистор 120 Oм для разъема DMX LINK-выхода. 2. DMX-LINK-выход: 3-контактный XLR- разъём для завершения DMX-сигнала или для подключения с другими разветвителями между собой. 3. DMX-вход: 3-контактный XLR- разъём для подключения к DMX-контроллеру. 4. -
Seite 16: Dmx-Цепь
6. Светодиодный индикатор: Зеленый – выходной канал готов к эксплуатации, гаснующий красный указывает на неисправность (например, короткого замыкание) 7. DMX-выход с 1 по 3: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств соединённых в цепочке 8. DMX-выход с 4 по 6: 3-контактный XLR- разъём для подключения одного или несколько DMX- устройств соединённых... -
Seite 17: Часть 4: Обслуживание
использовать без ворсовую увлажненную ткань. Никогда не применяйте для очистки прибора спирт или растворители! Работы по обслуживанию и ремонту должны проходить исключительно в специализированных сервис- центрах. Часть 5: Технические характеристики: НАЗВАНИЕ МОДЕЛИ: DMXS6 Тип прибора: 6-канальный DMX-Сплиттер Параметры питания: AC100-240В, 50/60Гц Предохранитель: F1A / 250В... -
Seite 18: Часть 6: Охрана Окружающей Среды
специализированное предприятие для утилизации. Это устройство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС... - Seite 19 ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б Тел. (495) 565-0161 (многоканальный) Факс (495) 565-0161, доб. 105 http://www.invask.ru e-mail: invask@invask.ru Сервис-центр «ИНВАСК» Адрес: 143400, Московская область, Красногорск, Коммунальный квартал, дом. 20 Тел. (495) 563-8420, (495) 564-5228 e-mail: service@invask.ru Bestellnummer: A-000000-05907...
