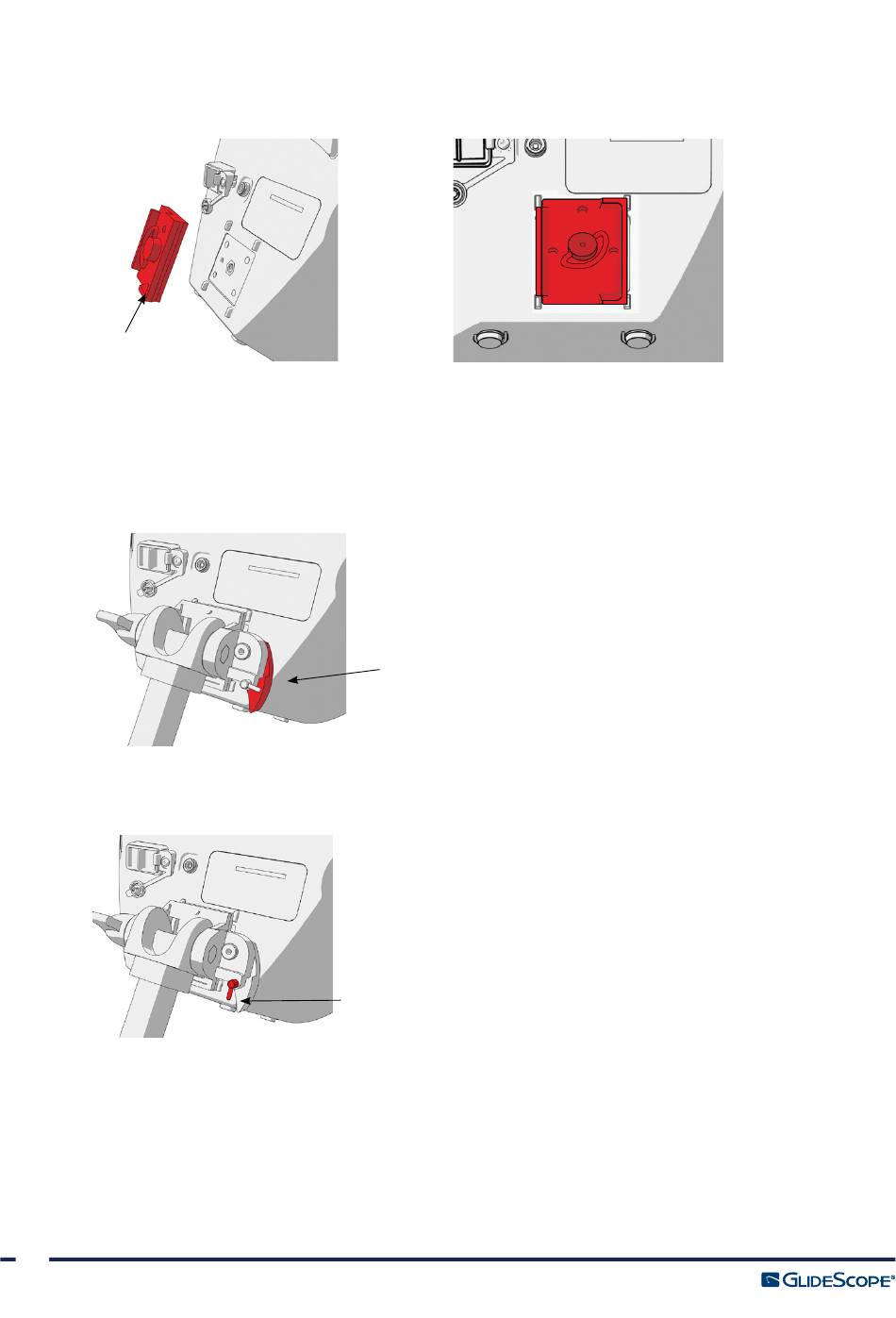

5. Halten Sie sich an die in den folgenden Abbildungen dargestellte Ausrichtung und schrauben Sie die
Schnellkupplungs-Fixierplatte auf die Rückseite des Monitors.
Schnellkupplungs-
Fixierplatte
6. Befestigen Sie die Fixierplatte des Monitors an der Schnellkupplungs-Halterung. Bei korrekter Montage
sitzt der Monitor fest in der Halterung und der Schnellkupplungs-Hebel rastet automatisch in die
verriegelte (Abwärts-) Position.
7. Stellen Sie sicher, dass sich der Schnellkupplungs-Hebel vollständig in der gesperrten (Abwärts-)Position
befindet. Dadurch wird der Monitor in dieser Position arretiert.
8. Bringen Sie den Raststift in die geperrte (Abwärts-)Position. Dadurch wird der Schnellkupplungs-Hebel in
der verriegelten Position fixiert.
20
0900-4712-DEDE Rev-07
Schnellkupplungs-Hebel
in der gesperrten Position
Raststift in gesperrter Position
