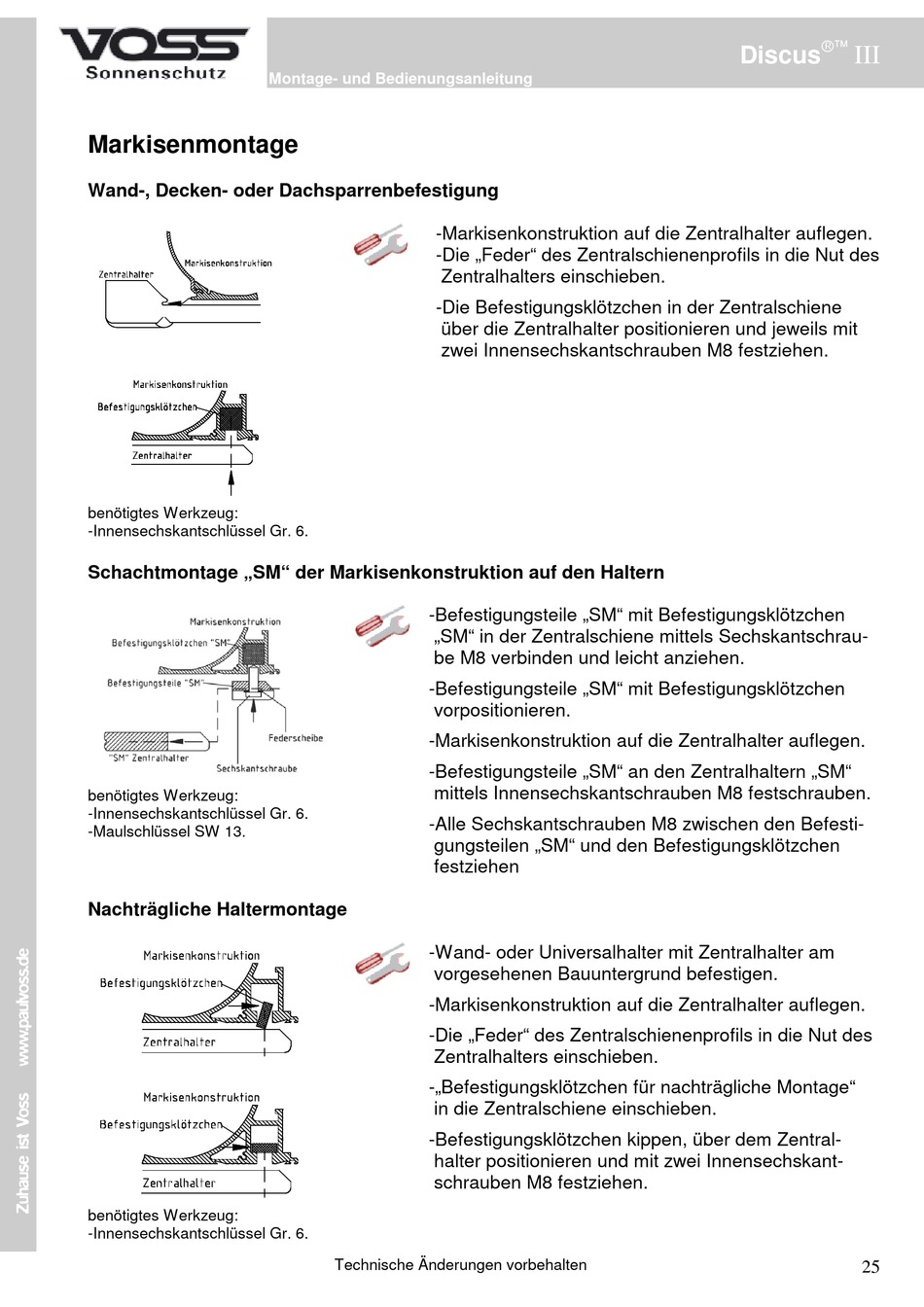

VOSS DISCUS III Montage- Und Bedienungsanleitung Seite 27

Markisenmontage
Wand-, Decken- oder Dachsparrenbefestigung
benötigtes Werkzeug:
-Innensechskantschlüssel Gr. 6.
Schachtmontage „SM" der Markisenkonstruktion auf den Haltern
benötigtes Werkzeug:
-Innensechskantschlüssel Gr. 6.
-Maulschlüssel SW 13.
Nachträgliche Haltermontage
benötigtes Werkzeug:
-Innensechskantschlüssel Gr. 6.
Montage- und Bedienungsanleitung
-Markisenkonstruktion auf die Zentralhalter auflegen.
-Die „Feder" des Zentralschienenprofils in die Nut des
Zentralhalters einschieben.
-Die Befestigungsklötzchen in der Zentralschiene
über die Zentralhalter positionieren und jeweils mit
zwei Innensechskantschrauben M8 festziehen.
-Befestigungsteile „SM" mit Befestigungsklötzchen
„SM" in der Zentralschiene mittels Sechskantschrau-
be M8 verbinden und leicht anziehen.
-Befestigungsteile „SM" mit Befestigungsklötzchen
vorpositionieren.
-Markisenkonstruktion auf die Zentralhalter auflegen.
-Befestigungsteile „SM" an den Zentralhaltern „SM"
mittels Innensechskantschrauben M8 festschrauben.
-Alle Sechskantschrauben M8 zwischen den Befesti-
gungsteilen „SM" und den Befestigungsklötzchen
festziehen
-Wand- oder Universalhalter mit Zentralhalter am
vorgesehenen Bauuntergrund befestigen.
-Markisenkonstruktion auf die Zentralhalter auflegen.
-Die „Feder" des Zentralschienenprofils in die Nut des
Zentralhalters einschieben.
-„Befestigungsklötzchen für nachträgliche Montage"
in die Zentralschiene einschieben.
-Befestigungsklötzchen kippen, über dem Zentral-
halter positionieren und mit zwei Innensechskant-
schrauben M8 festziehen.
Technische Änderungen vorbehalten
