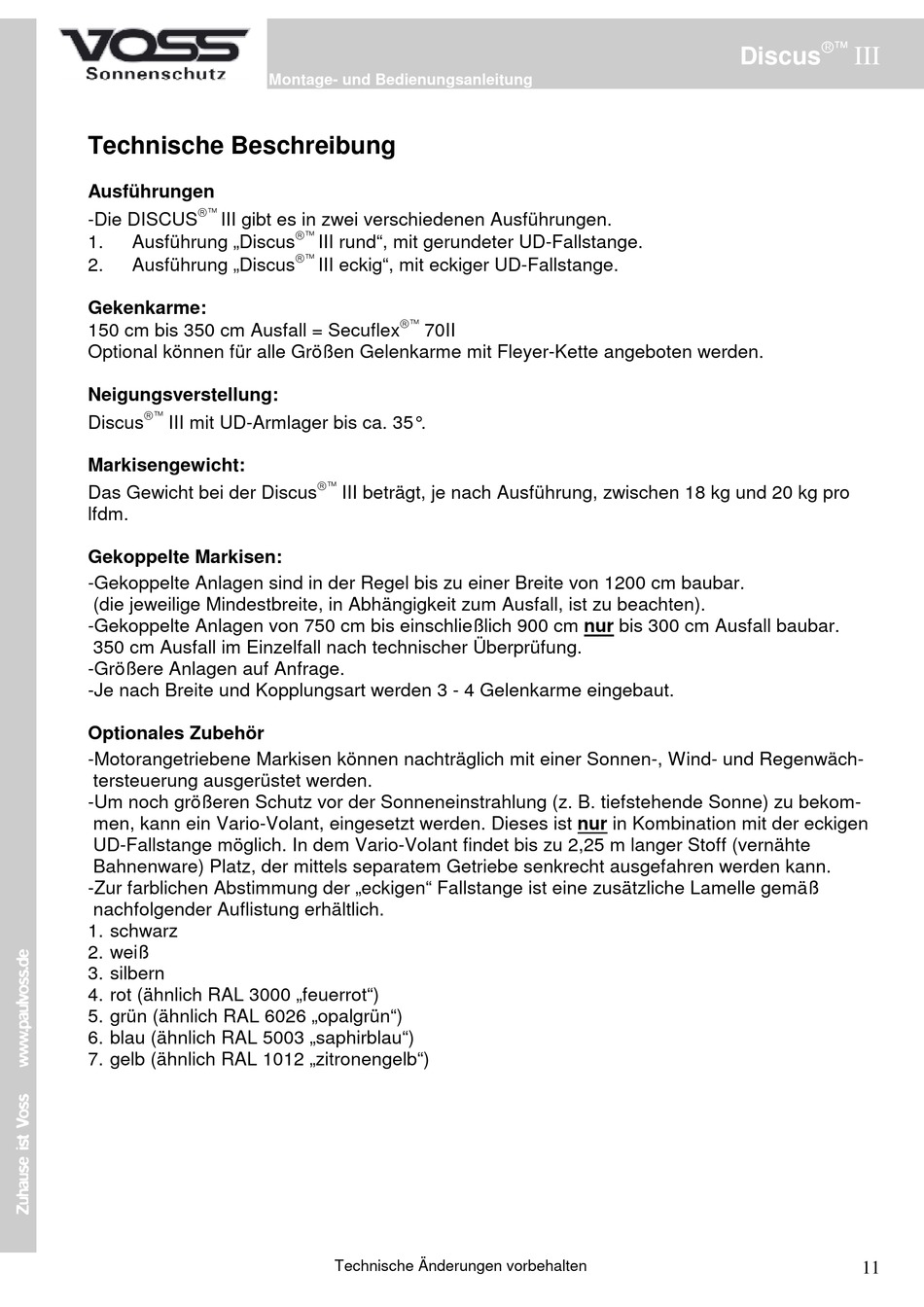

Technische Beschreibung - VOSS DISCUS III Montage- Und Bedienungsanleitung

Technische Beschreibung

Ausführungen
-Die DISCUS  III gibt es in zwei verschiedenen Ausführungen.
1. Ausführung „Discus
2. Ausführung „Discus
Gekenkarme:
150 cm bis 350 cm Ausfall = Secuflex
Optional können für alle Größen Gelenkarme mit Fleyer-Kette angeboten werden.
Neigungsverstellung:
Discus  III mit UD-Armlager bis ca. 35° .
Markisengewicht:
Das Gewicht bei der Discus
lfdm.
Gekoppelte Markisen:
-Gekoppelte Anlagen sind in der Regel bis zu einer Breite von 1200 cm baubar.
(die jeweilige Mindestbreite, in Abhängigkeit zum Ausfall, ist zu beachten).
-Gekoppelte Anlagen von 750 cm bis einschließlich 900 cm nur bis 300 cm Ausfall baubar.
350 cm Ausfall im Einzelfall nach technischer Überprüfung.
-Größere Anlagen auf Anfrage.
-Je nach Breite und Kopplungsart werden 3 - 4 Gelenkarme eingebaut.
Optionales Zubehör
-Motorangetriebene Markisen können nachträglich mit einer Sonnen-, Wind- und Regenwäch-
tersteuerung ausgerüstet werden.
-Um noch größeren Schutz vor der Sonneneinstrahlung (z. B. tiefstehende Sonne) zu bekom-
men, kann ein Vario-Volant, eingesetzt werden. Dieses ist nur in Kombination mit der eckigen
UD-Fallstange möglich. In dem Vario-Volant findet bis zu 2,25 m langer Stoff (vernähte
Bahnenware) Platz, der mittels separatem Getriebe senkrecht ausgefahren werden kann.
-Zur farblichen Abstimmung der „eckigen" Fallstange ist eine zusätzliche Lamelle gemäß
nachfolgender Auflistung erhältlich.
1. schwarz
2. weiß
3. silbern
4. rot (ähnlich RAL 3000 „feuerrot")
5. grün (ähnlich RAL 6026 „opalgrün")
6. blau (ähnlich RAL 5003 „saphirblau")
7. gelb (ähnlich RAL 1012 „zitronengelb")
Montage- und Bedienungsanleitung
 III rund", mit gerundeter UD-Fallstange.
 III eckig", mit eckiger UD-Fallstange.
 70II
 III beträgt, je nach Ausführung, zwischen 18 kg und 20 kg pro
Technische Änderungen vorbehalten
Discus 
III
11
