VOSS DISCUS III Montage- Und Bedienungsanleitung Seite 21

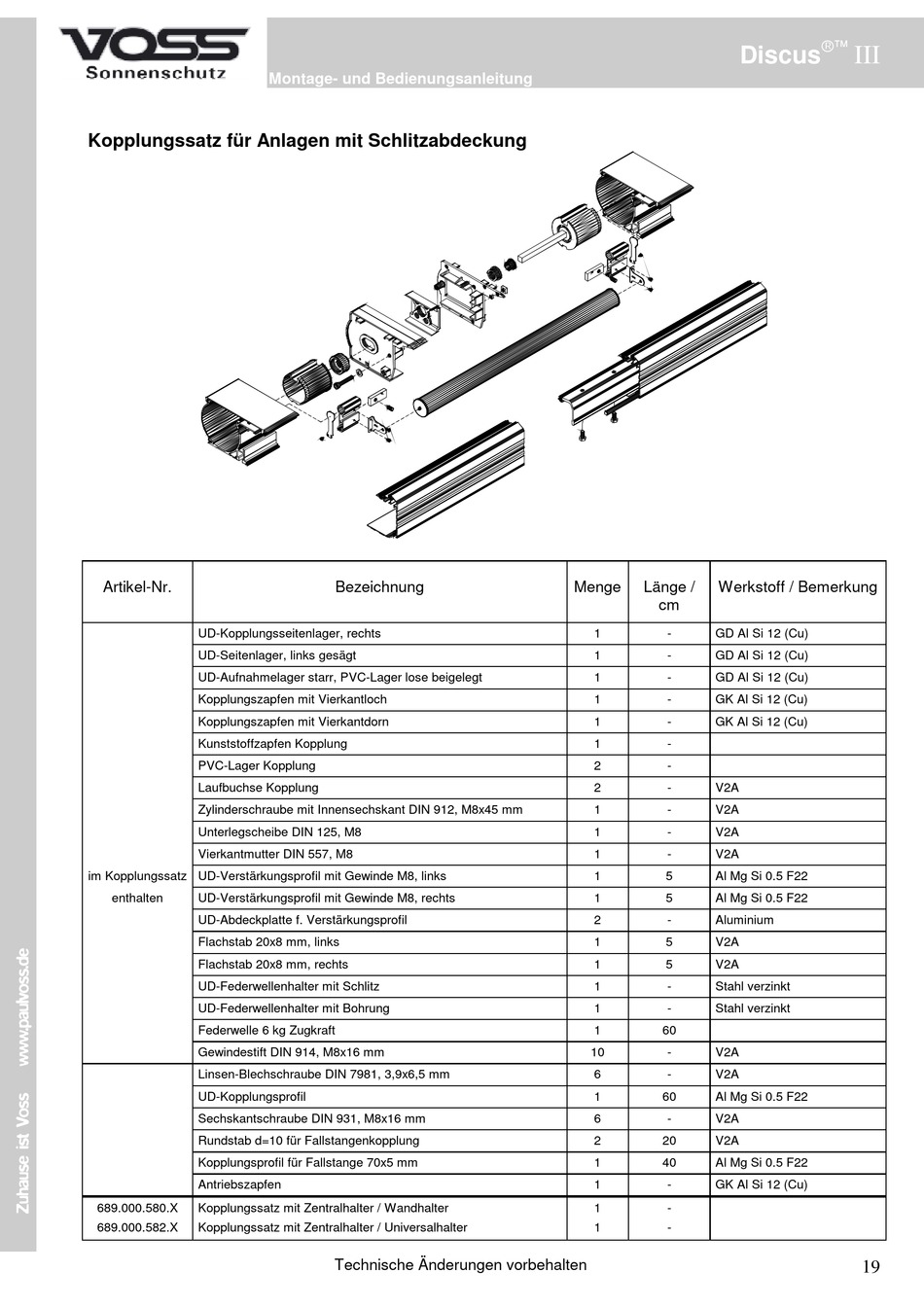

Kopplungssatz für Anlagen mit Schlitzabdeckung
Artikel-Nr.
UD-Kopplungsseitenlager, rechts
UD-Seitenlager, links gesägt
UD-Aufnahmelager starr, PVC-Lager lose beigelegt
Kopplungszapfen mit Vierkantloch
Kopplungszapfen mit Vierkantdorn
Kunststoffzapfen Kopplung
PVC-Lager Kopplung
Laufbuchse Kopplung
Zylinderschraube mit Innensechskant DIN 912, M8x45 mm
Unterlegscheibe DIN 125, M8
Vierkantmutter DIN 557, M8
im Kopplungssatz UD-Verstärkungsprofil mit Gewinde M8, links
enthalten UD-Verstärkungsprofil mit Gewinde M8, rechts
UD-Abdeckplatte f. Verstärkungsprofil
Flachstab 20x8 mm, links
Flachstab 20x8 mm, rechts
UD-Federwellenhalter mit Schlitz
UD-Federwellenhalter mit Bohrung
Federwelle 6 kg Zugkraft
Gewindestift DIN 914, M8x16 mm
Linsen-Blechschraube DIN 7981, 3,9x6,5 mm
UD-Kopplungsprofil
Sechskantschraube DIN 931, M8x16 mm
Rundstab d=10 für Fallstangenkopplung
Kopplungsprofil für Fallstange 70x5 mm
Antriebszapfen
689.000.580.X Kopplungssatz mit Zentralhalter / Wandhalter
689.000.582.X Kopplungssatz mit Zentralhalter / Universalhalter
Montage- und Bedienungsanleitung
Bezeichnung
Technische Änderungen vorbehalten
Discus
Menge Länge / Werkstoff / Bemerkung
cm
1 - GD Al Si 12 (Cu)
1 - GD Al Si 12 (Cu)
1 - GD Al Si 12 (Cu)
1 - GK Al Si 12 (Cu)
1 - GK Al Si 12 (Cu)
1 -
2 -
2 - V2A
1 - V2A
1 - V2A
1 - V2A
1 5 Al Mg Si 0.5 F22
1 5 Al Mg Si 0.5 F22
2 - Aluminium
1 5 V2A
1 5 V2A
1 - Stahl verzinkt
1 - Stahl verzinkt
1 60
10 - V2A
6 - V2A
1 60 Al Mg Si 0.5 F22
6 - V2A
2 20 V2A
1 40 Al Mg Si 0.5 F22
1 - GK Al Si 12 (Cu)
1 -
1 -

III
19
