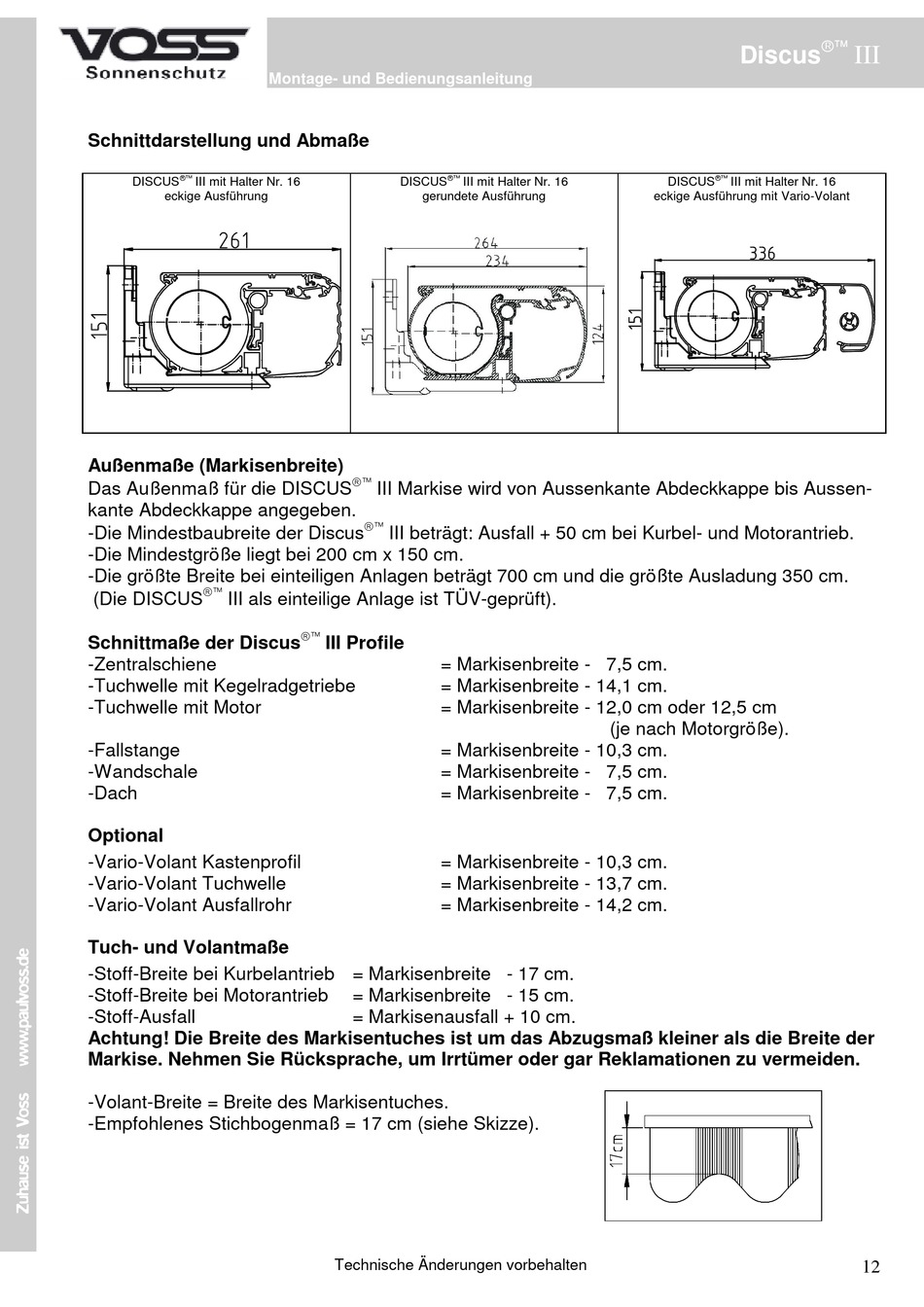

VOSS DISCUS III Montage- Und Bedienungsanleitung Seite 14

Schnittdarstellung und Abmaße
DISCUS III mit Halter Nr. 16

eckige Ausführung
Außenmaße (Markisenbreite)
Das Außenmaß für die DISCUS
kante Abdeckkappe angegeben.
-Die Mindestbaubreite der Discus
-Die Mindestgröße liegt bei 200 cm x 150 cm.
-Die größte Breite bei einteiligen Anlagen beträgt 700 cm und die größte Ausladung 350 cm.
(Die DISCUS  III als einteilige Anlage ist TÜV-geprüft).
Schnittmaße der Discus
-Zentralschiene
-Tuchwelle mit Kegelradgetriebe
-Tuchwelle mit Motor
-Fallstange
-Wandschale
-Dach
Optional
-Vario-Volant Kastenprofil
-Vario-Volant Tuchwelle
-Vario-Volant Ausfallrohr
Tuch- und Volantmaße
-Stoff-Breite bei Kurbelantrieb = Markisenbreite - 17 cm.
-Stoff-Breite bei Motorantrieb
-Stoff-Ausfall
Achtung! Die Breite des Markisentuches ist um das Abzugsmaß kleiner als die Breite der
Markise. Nehmen Sie Rücksprache, um Irrtümer oder gar Reklamationen zu vermeiden.
-Volant-Breite = Breite des Markisentuches.
-Empfohlenes Stichbogenmaß = 17 cm (siehe Skizze).
Montage- und Bedienungsanleitung
DISCUS
gerundete Ausführung
 III Markise wird von Aussenkante Abdeckkappe bis Aussen-
 III beträgt: Ausfall + 50 cm bei Kurbel- und Motorantrieb.
 III Profile
= Markisenbreite - 7,5 cm.
= Markisenbreite - 14,1 cm.
= Markisenbreite - 12,0 cm oder 12,5 cm
= Markisenbreite - 10,3 cm.
= Markisenbreite - 7,5 cm.
= Markisenbreite - 7,5 cm.
= Markisenbreite - 10,3 cm.
= Markisenbreite - 13,7 cm.
= Markisenbreite - 14,2 cm.
= Markisenbreite - 15 cm.
= Markisenausfall + 10 cm.
Technische Änderungen vorbehalten
III mit Halter Nr. 16

(je nach Motorgröße).
Discus 
DISCUS III mit Halter Nr. 16

eckige Ausführung mit Vario-Volant
III
12
