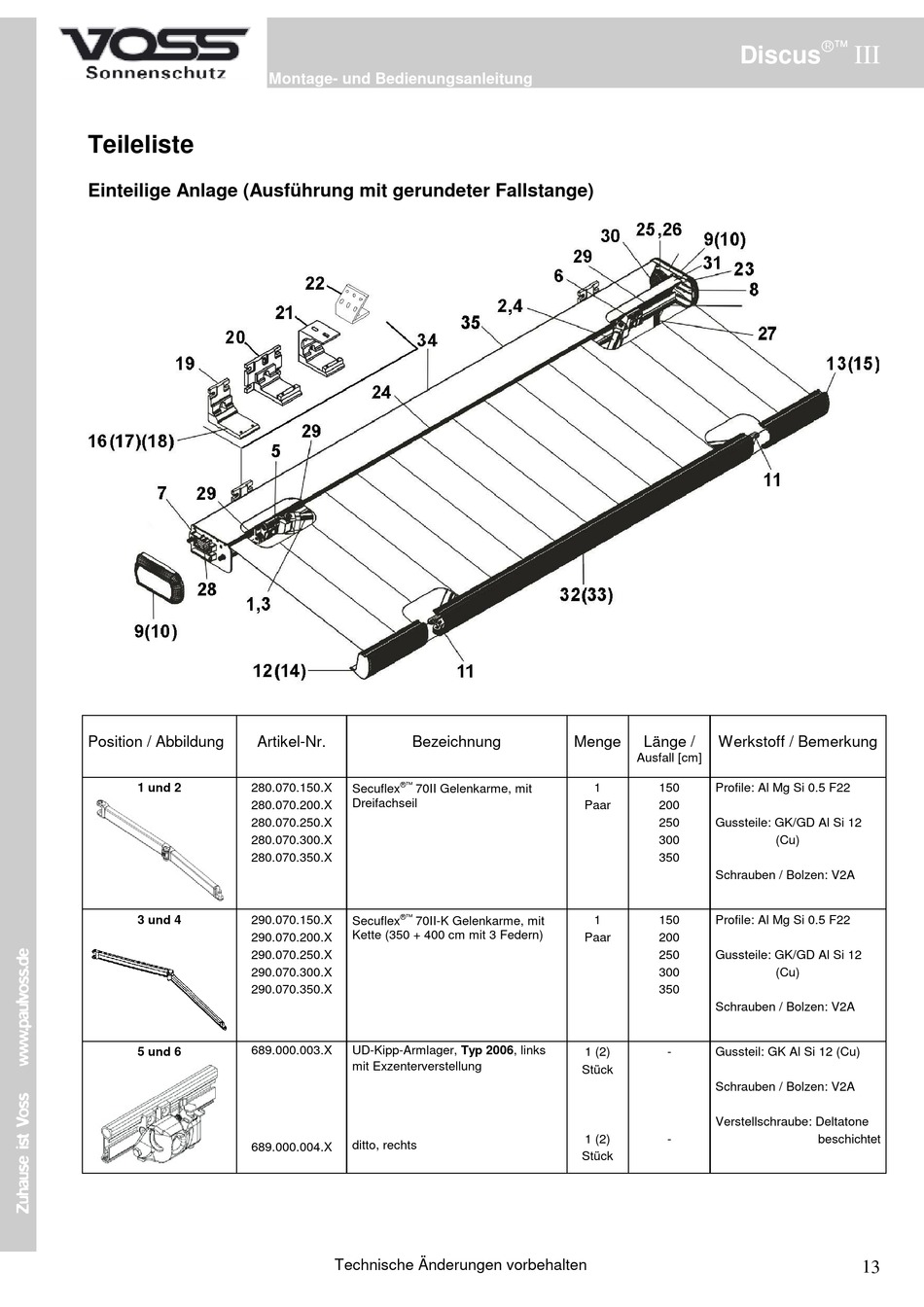

Teileliste
Einteilige Anlage (Ausführung mit gerundeter Fallstange)
Position / Abbildung
Artikel-Nr.
1 und 2
280.070.150.X
280.070.200.X
280.070.250.X
280.070.300.X
280.070.350.X
3 und 4
290.070.150.X
290.070.200.X
290.070.250.X
290.070.300.X
290.070.350.X
689.000.003.X
5 und 6
689.000.004.X
Montage- und Bedienungsanleitung
Bezeichnung
Secuflex
70II Gelenkarme, mit
Dreifachseil
Secuflex
70II-K Gelenkarme, mit
Kette (350 + 400 cm mit 3 Federn)
UD-Kipp-Armlager, Typ 2006, links
mit Exzenterverstellung
ditto, rechts
Technische Änderungen vorbehalten
Discus
Menge
Länge /
Werkstoff / Bemerkung
Ausfall [cm]
1
150
Profile: Al Mg Si 0.5 F22
Paar
200
250
Gussteile: GK/GD Al Si 12
300
350
Schrauben / Bolzen: V2A
1
150
Profile: Al Mg Si 0.5 F22
Paar
200
250
Gussteile: GK/GD Al Si 12
300
350
Schrauben / Bolzen: V2A
1 (2)
-
Gussteil: GK Al Si 12 (Cu)
Stück
Schrauben / Bolzen: V2A
Verstellschraube: Deltatone
1 (2)
-
Stück
III
(Cu)
(Cu)
beschichtet
13
