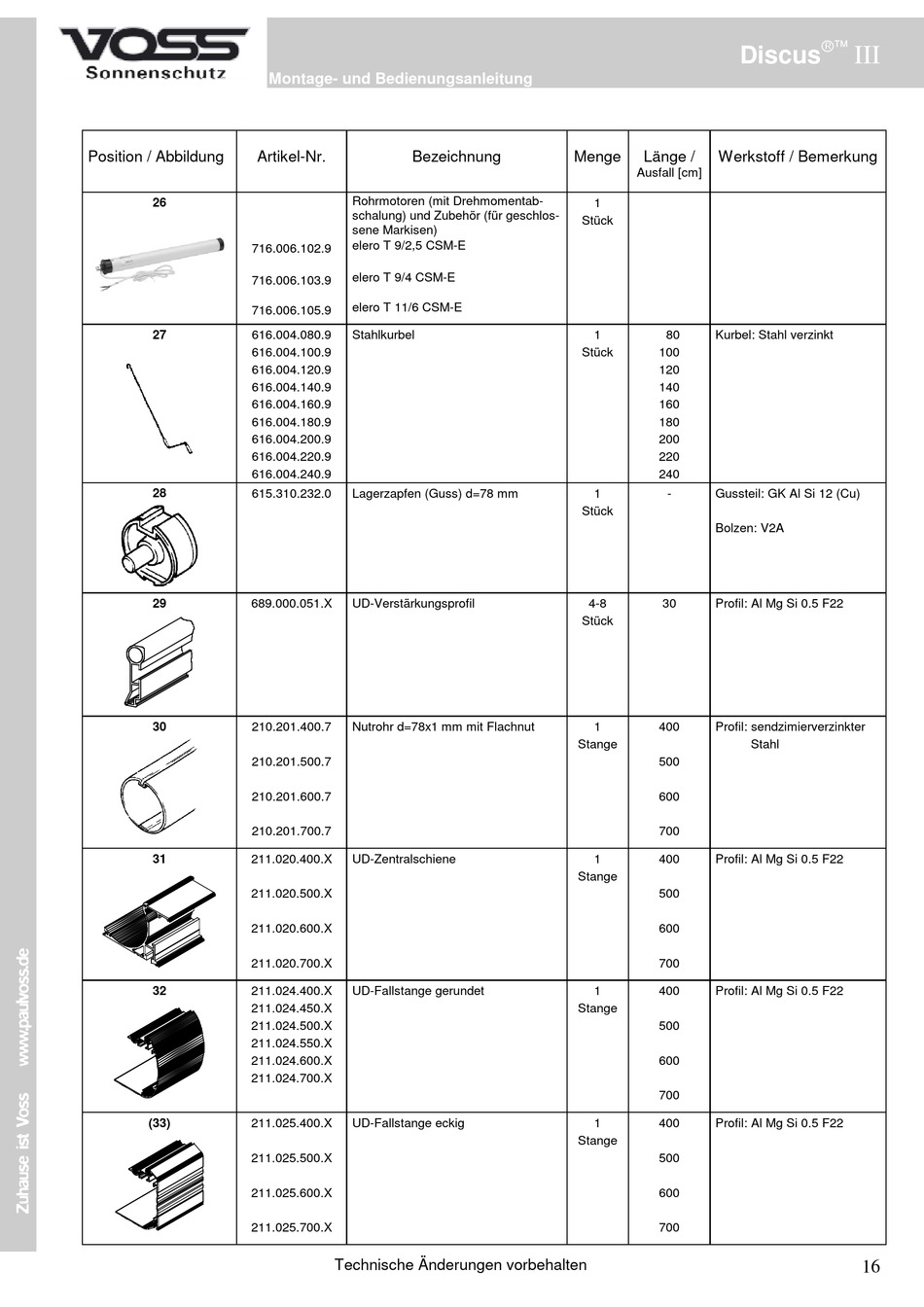

VOSS DISCUS III Montage- Und Bedienungsanleitung Seite 18

Position / Abbildung Artikel-Nr.
26
716.006.102.9
716.006.103.9
716.006.105.9
27
616.004.080.9
616.004.100.9
616.004.120.9
616.004.140.9
616.004.160.9
616.004.180.9
616.004.200.9
616.004.220.9
616.004.240.9
28 615.310.232.0
29
689.000.051.X
30
210.201.400.7
210.201.500.7
210.201.600.7
210.201.700.7
31 211.020.400.X
211.020.500.X
211.020.600.X
211.020.700.X
32 211.024.400.X
211.024.450.X
211.024.500.X
211.024.550.X
211.024.600.X
211.024.700.X
(33) 211.025.400.X
211.025.500.X
211.025.600.X
211.025.700.X
Montage- und Bedienungsanleitung
Bezeichnung
Rohrmotoren (mit Drehmomentab-
schalung) und Zubehör (für geschlos-
sene Markisen)
elero T 9/2,5 CSM-E
elero T 9/4 CSM-E
elero T 11/6 CSM-E
Stahlkurbel
Lagerzapfen (Guss) d=78 mm
UD-Verstärkungsprofil
Nutrohr d=78x1 mm mit Flachnut
UD-Zentralschiene
UD-Fallstange gerundet
UD-Fallstange eckig
Technische Änderungen vorbehalten
Discus
Menge Länge / Werkstoff / Bemerkung
Ausfall [cm]
1
Stück
1 80 Kurbel: Stahl verzinkt
Stück 100
120
140
160
180
200
220
240
1 - Gussteil: GK Al Si 12 (Cu)
Stück
Bolzen: V2A
4-8 30 Profil: Al Mg Si 0.5 F22
Stück
1 400 Profil: sendzimierverzinkter
Stange
500
600
700
1 400 Profil: Al Mg Si 0.5 F22
Stange
500
600
700
1 400 Profil: Al Mg Si 0.5 F22
Stange
500
600
700
1 400 Profil: Al Mg Si 0.5 F22
Stange
500
600
700

III
Stahl
16
