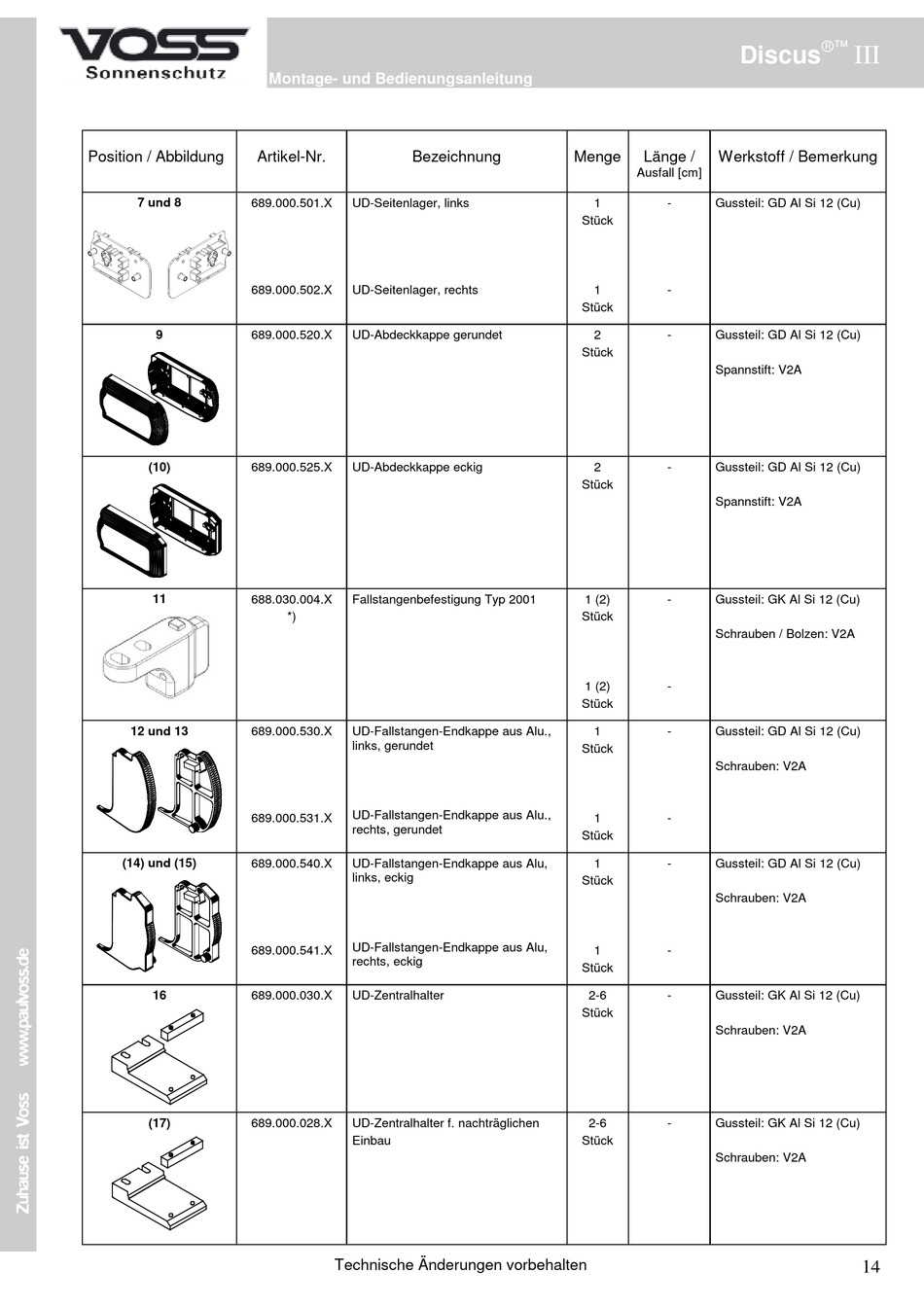

VOSS DISCUS III Montage- Und Bedienungsanleitung Seite 16

Position / Abbildung Artikel-Nr.
7 und 8
689.000.501.X
689.000.502.X
9
689.000.520.X
(10) 689.000.525.X
11 688.030.004.X
12 und 13 689.000.530.X
689.000.531.X
(14) und (15) 689.000.540.X
689.000.541.X
16
689.000.030.X
(17) 689.000.028.X
Montage- und Bedienungsanleitung
Bezeichnung
UD-Seitenlager, links
UD-Seitenlager, rechts
UD-Abdeckkappe gerundet
UD-Abdeckkappe eckig
Fallstangenbefestigung Typ 2001
*)
UD-Fallstangen-Endkappe aus Alu.,
links, gerundet
UD-Fallstangen-Endkappe aus Alu.,
rechts, gerundet
UD-Fallstangen-Endkappe aus Alu,
links, eckig
UD-Fallstangen-Endkappe aus Alu,
rechts, eckig
UD-Zentralhalter
UD-Zentralhalter f. nachträglichen
Einbau
Technische Änderungen vorbehalten
Discus
Menge Länge / Werkstoff / Bemerkung
Ausfall [cm]
1 - Gussteil: GD Al Si 12 (Cu)
Stück
1 -
Stück
2 - Gussteil: GD Al Si 12 (Cu)
Stück
Spannstift: V2A
2 - Gussteil: GD Al Si 12 (Cu)
Stück
Spannstift: V2A
1 (2) - Gussteil: GK Al Si 12 (Cu)
Stück
Schrauben / Bolzen: V2A
1 (2) -
Stück
1 - Gussteil: GD Al Si 12 (Cu)
Stück
Schrauben: V2A
1 -
Stück
1 - Gussteil: GD Al Si 12 (Cu)
Stück
Schrauben: V2A
1 -
Stück
2-6 - Gussteil: GK Al Si 12 (Cu)
Stück
Schrauben: V2A
2-6 - Gussteil: GK Al Si 12 (Cu)
Stück
Schrauben: V2A

III
14
