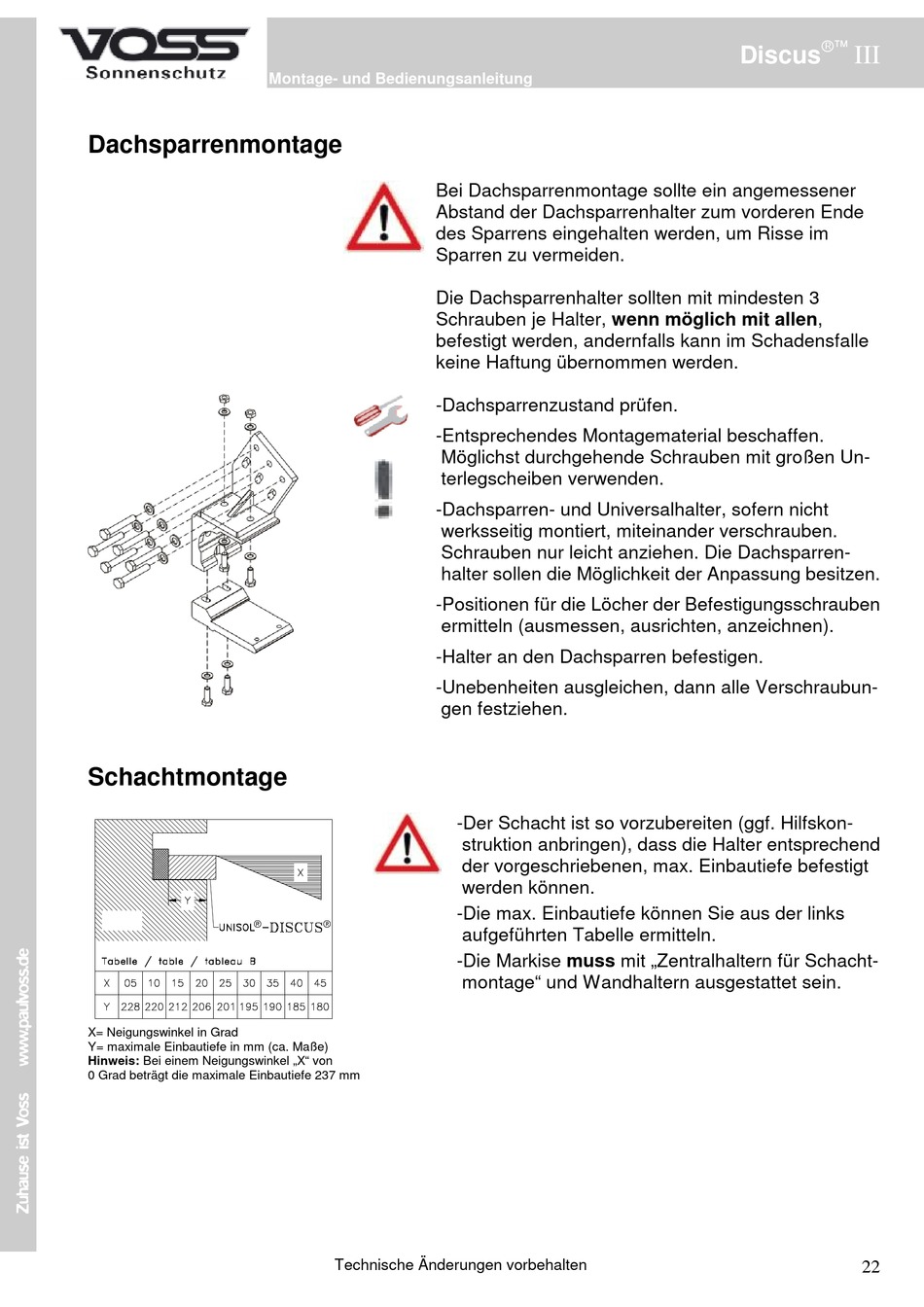

Dachsparrenmontage
Schachtmontage
X= Neigungswinkel in Grad
Y= maximale Einbautiefe in mm (ca. Maße)
Hinweis: Bei einem Neigungswinkel „X" von
0 Grad beträgt die maximale Einbautiefe 237 mm
Montage- und Bedienungsanleitung
Bei Dachsparrenmontage sollte ein angemessener
Abstand der Dachsparrenhalter zum vorderen Ende
des Sparrens eingehalten werden, um Risse im
Sparren zu vermeiden.
Die Dachsparrenhalter sollten mit mindesten 3
Schrauben je Halter, wenn möglich mit allen,
befestigt werden, andernfalls kann im Schadensfalle
keine Haftung übernommen werden.
-Dachsparrenzustand prüfen.
-Entsprechendes Montagematerial beschaffen.
Möglichst durchgehende Schrauben mit großen Un-
terlegscheiben verwenden.
-Dachsparren- und Universalhalter, sofern nicht
werksseitig montiert, miteinander verschrauben.
Schrauben nur leicht anziehen. Die Dachsparren-
halter sollen die Möglichkeit der Anpassung besitzen.
-Positionen für die Löcher der Befestigungsschrauben
ermitteln (ausmessen, ausrichten, anzeichnen).
-Halter an den Dachsparren befestigen.
-Unebenheiten ausgleichen, dann alle Verschraubun-
gen festziehen.
Technische Änderungen vorbehalten
-Der Schacht ist so vorzubereiten (ggf. Hilfskon-
struktion anbringen), dass die Halter entsprechend
der vorgeschriebenen, max. Einbautiefe befestigt
werden können.
-Die max. Einbautiefe können Sie aus der links
aufgeführten Tabelle ermitteln.
-Die Markise muss mit „Zentralhaltern für Schacht-
montage" und Wandhaltern ausgestattet sein.
Discus
III
22
