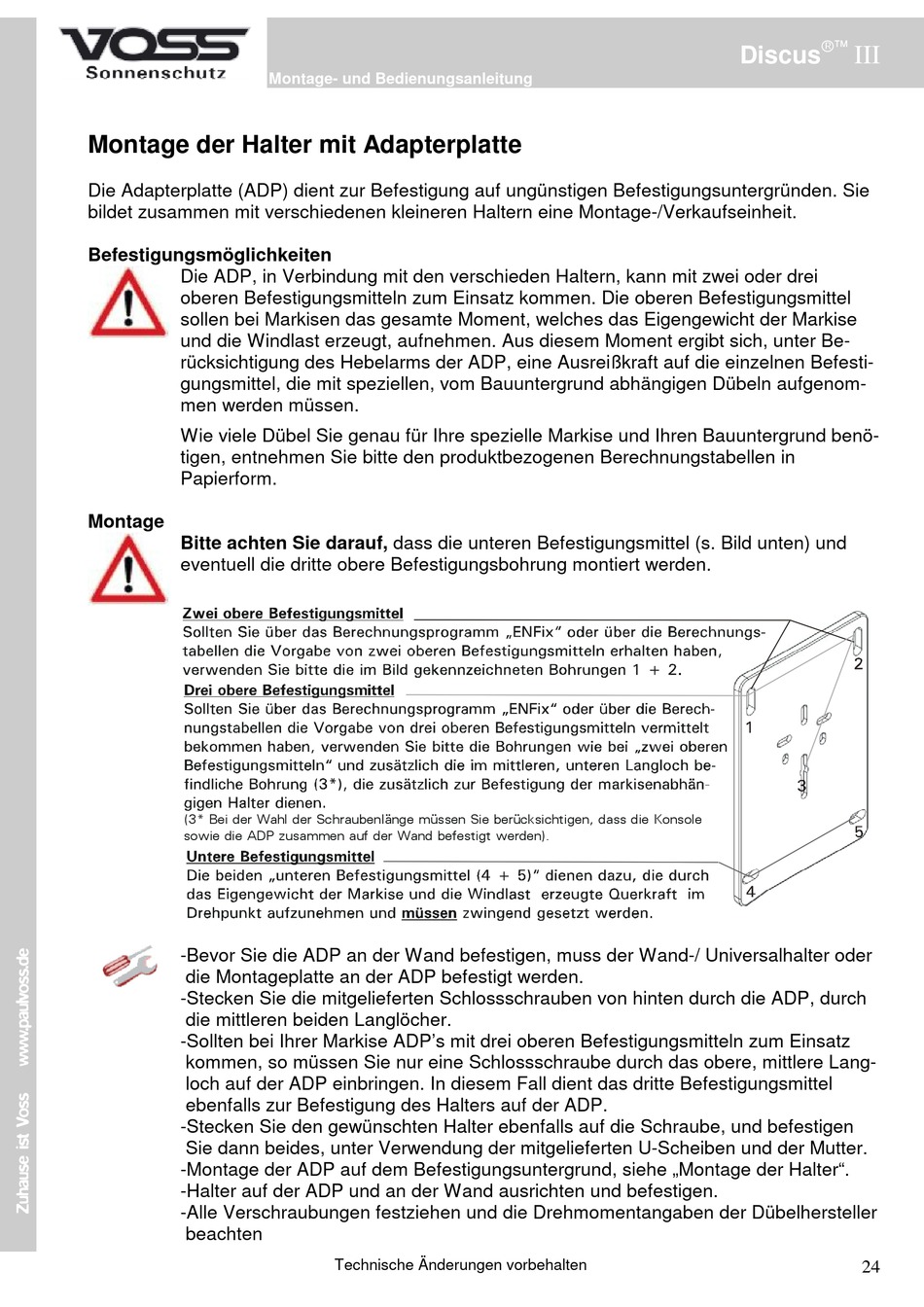

Montage der Halter mit Adapterplatte
Die Adapterplatte (ADP) dient zur Befestigung auf ungünstigen Befestigungsuntergründen. Sie
bildet zusammen mit verschiedenen kleineren Haltern eine Montage-/Verkaufseinheit.
Befestigungsmöglichkeiten
Die ADP, in Verbindung mit den verschieden Haltern, kann mit zwei oder drei
oberen Befestigungsmitteln zum Einsatz kommen. Die oberen Befestigungsmittel
sollen bei Markisen das gesamte Moment, welches das Eigengewicht der Markise
und die Windlast erzeugt, aufnehmen. Aus diesem Moment ergibt sich, unter Be-
rücksichtigung des Hebelarms der ADP, eine Ausreißkraft auf die einzelnen Befesti-
gungsmittel, die mit speziellen, vom Bauuntergrund abhängigen Dübeln aufgenom-
men werden müssen.
Wie viele Dübel Sie genau für Ihre spezielle Markise und Ihren Bauuntergrund benö-
tigen, entnehmen Sie bitte den produktbezogenen Berechnungstabellen in
Papierform.
Montage
Bitte achten Sie darauf, dass die unteren Befestigungsmittel (s. Bild unten) und
eventuell die dritte obere Befestigungsbohrung montiert werden.
(3* Bei der Wahl der Schraubenlänge müssen Sie berücksichtigen, dass die Konsole
sowie die ADP zusammen auf der Wand befestigt werden).
-Bevor Sie die ADP an der Wand befestigen, muss der Wand-/ Universalhalter oder
die Montageplatte an der ADP befestigt werden.
-Stecken Sie die mitgelieferten Schlossschrauben von hinten durch die ADP, durch
die mittleren beiden Langlöcher.
-Sollten bei Ihrer Markise ADP's mit drei oberen Befestigungsmitteln zum Einsatz
kommen, so müssen Sie nur eine Schlossschraube durch das obere, mittlere Lang-
loch auf der ADP einbringen. In diesem Fall dient das dritte Befestigungsmittel
ebenfalls zur Befestigung des Halters auf der ADP.
-Stecken Sie den gewünschten Halter ebenfalls auf die Schraube, und befestigen
Sie dann beides, unter Verwendung der mitgelieferten U-Scheiben und der Mutter.
-Montage der ADP auf dem Befestigungsuntergrund, siehe „Montage der Halter".
-Halter auf der ADP und an der Wand ausrichten und befestigen.
-Alle Verschraubungen festziehen und die Drehmomentangaben der Dübelhersteller
beachten
Montage- und Bedienungsanleitung
Technische Änderungen vorbehalten
