Sharp TL-M5200 Bedienungsanleitung Seite 19

Gerät

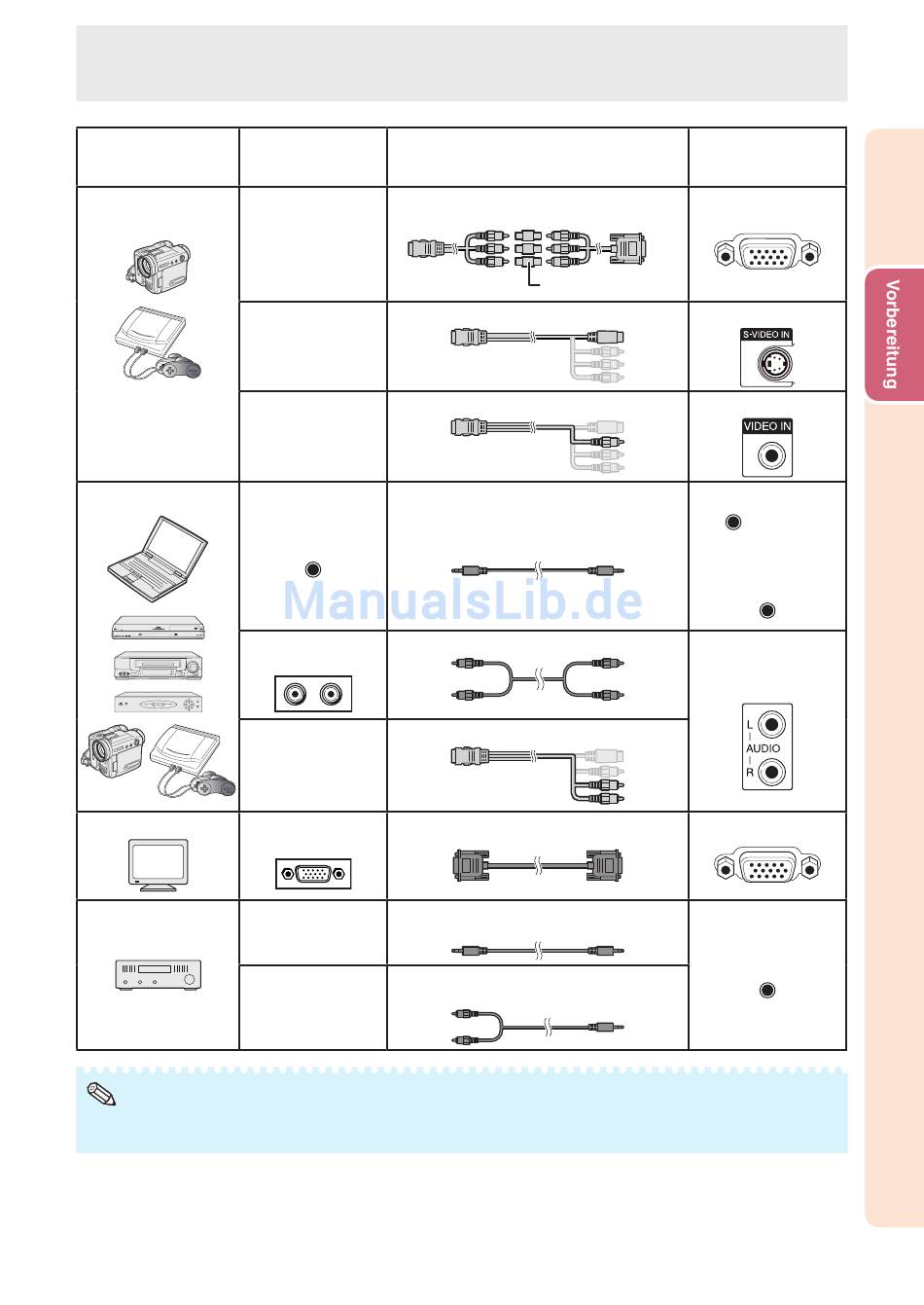

Videokamera/ „Component Video"-
Videospiel Ausgangsanschluss
S-Video-
Ausgangsanschluss
Video-
Ausgangsanschluss
Audiogerät Audioausgangsanschluss
mit ø3,5 mm
RCA-
Audioausgangsanschluss
Audioausgangsanschluss Kabel für Videokamera bzw. Videospiel
Monitor RGB-
Eingangsanschluss
Verstärker Audioeingangsanschluss
mit ø3,5 mm
RCA-
Audioeingangsanschluss
Hinweis
• Bei Verwendung des ø3,5 mm Mono-Audiokabels wird im Vergleich zu einem ø3,5 mm Stereo-Audiokabel nur die halbe
Lautstärke erzielt.
MONITOR OUT-Anschlüsse
• Audio- und Videosignale von Geräten, die mit den Anschlüssen COMPUTER IN 1 oder COMPUTER IN 2
verbunden sind, können über die MONITOR OUT-Anschlüsse ausgegeben werden.
Buchse am
angeschlossenen Kabel (im Handel erhältlich)
Gerät
Kabel für Videokamera bzw. Videospiel /
„3 RCA auf 15-polig Mini-D-Sub"-Kabel
Kabel für Videokamera bzw. Videospiel S-VIDEO IN
Kabel für Videokamera bzw. Videospiel VIDEO IN
Stereo- oder Mono-Audiokabel für
ø3,5 mm
RCA-Audiokabel
RGB-Kabel
Stereo- oder Mono-Audiokabel für
ø3,5 mm
„Stereo-Klinkenstecker für ø3,5 mm
auf RCA"-Audiokabel
Anschließen von Zusatzgeräten
RCA-Adapter
Buchse am Monitor
COMPUTER IN 1
AUDIO (für DVI IN)
AUDIO
AUDIO
(für COMPUTER IN 1)
(für COMPUTER IN 2)
AUDIO
(für S-VIDEO IN)
(für VIDEO IN)
MONITOR OUT
AUDIO
(für MONITOR OUT)
