Garmin GPSMAP 8000 Serie Installationsanweisungen Seite 6

muss zwischen den DVI-Anschlüssen und den DVI-
Kabelsteckern montiert werden, um Beschädigungen der
Stecker zu vermeiden.
• Zur Vereinfachung der Kabelführung sind die Netzkabel,
NMEA 0183- und Garmin Marinenetzwerk kabel ohne
®
installierte Sicherungsringe verpackt. Sie sollten die Kabel
verlegen, bevor Sie die Sicherungsringe installieren.
• Nachdem Sie einen Sicherungsring mit einem Kabel
verbunden haben, vergewissern Sie sich, dass der Ring
sicher verbunden und der Dichtungsring richtig positioniert
ist, damit die Strom- und Datenverbindung sicher ist.
• Das Gerät sollte an dieselbe Stromversorgung
angeschlossen werden wie der Kartenleser. Falls dies nicht
möglich ist, müssen die Geräte an die gleiche Masse
angeschlossen werden.
Hinweise zu Verbindungen mit Stationen
Das Gerät kann zusammen mit anderen kompatiblen Garmin
Geräten als Station eingerichtet werden. Beachten Sie beim
Planen von Stationen auf dem Boot folgende Hinweise.
• Geräte der Serien GPSMAP 8000 und GPSMAP 8500
können nicht in einer Station verwendet werden.
• Obwohl es nicht erforderlich ist, sollten Sie alle Geräte, die
Sie in einer Station verwenden möchten, in der Nähe
voneinander installieren
• Sofern alle Geräte mit dem Garmin Marinenetzwerk
verbunden sind, gibt es keine speziellen Verbindungen, die
zum Erstellen einer Station erforderlich sind
Garmin Marinenetzwerk).
• Stationen werden mithilfe der Geräte software erstellt und
geändert. Weitere Informationen finden Sie im
Benutzerhandbuch des Geräts.
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Installieren Sie den Sicherungsring und den Dichtungsring
am Ende des Netzkabels.
4
Verbinden Sie das Netzkabel mit dem Gerät, indem Sie den
Sicherungsring im Uhrzeigersinn drehen.

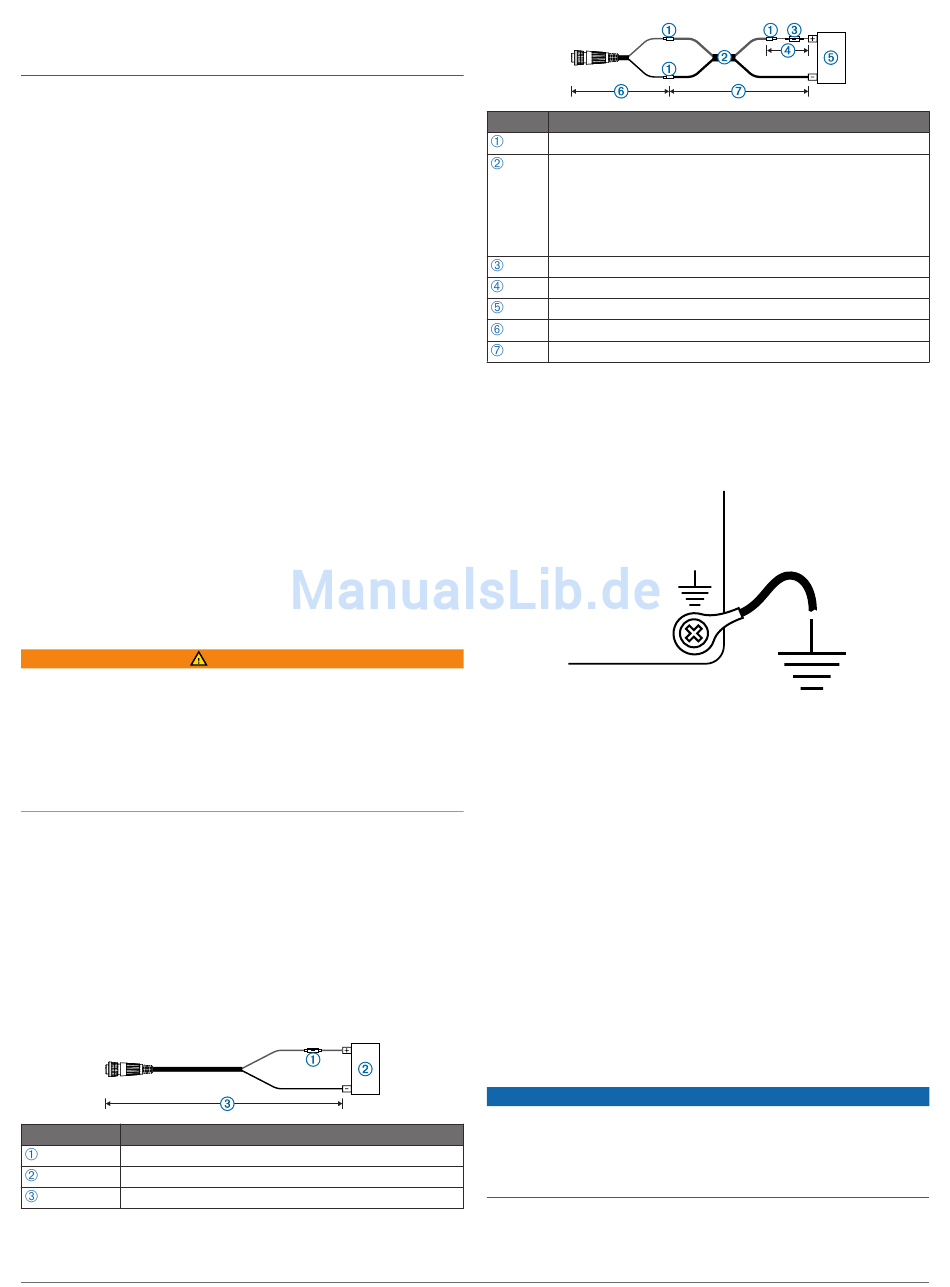

Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter
Verwendung des entsprechenden Leitungsquerschnitts für die
Länge der Verlängerung möglich.
Element Beschreibung
Sicherung
Akku
1,8 m (6 Fuß) ohne Verlängerung
6
(Hinweise zum
WARNUNG
Element Beschreibung
Verdrillung
• Verlängerungsleitung nach AWG 12 (3,31 mm²), bis zu
4,6 m (15 Fuß)
• Verlängerungsleitung nach AWG 10 (5,26 mm²), bis zu
7 m (23 Fuß)
• Verlängerungsleitung nach AWG 8 (8,36 mm²), bis zu
11 m (36 Fuß)
Sicherung
20,3 cm (8 Zoll)
Akku
20,3 cm (8 Zoll)
11 m (36 Fuß), maximale Verlängerung
Zusätzliche Hinweise zur Erdung
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, kann die Erdungsschraube am Gehäuse verwendet
werden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.
Hinweise zum Garmin Marinenetzwerk
Das Gerät kann mit weiteren Garmin Marinenetzwerk geräten
verbunden werden, um Daten weiterzugeben, z. B. Radar-,
Echolot- und detaillierte Kartendaten. Beachten Sie beim
Verbinden von Garmin Marinenetzwerk geräten an das Gerät
folgende Hinweise.
• Ein Garmin Marinenetzwerk kabel muss für alle Garmin
Marinenetzwerk verbindungen verwendet werden.
◦ CAT5-Kabel von Drittanbietern und RJ45-Stecker dürfen
nicht für Garmin Marinenetzwerk verbindungen verwendet
werden.
◦ Zusätzliche Garmin Marinenetzwerk kabel und
Anschlüsse sind bei Ihrem Garmin Händler verfügbar.
• Das Gerät weist vier NETWORK Anschlüsse auf, die alle als
Netzwerk-Switch dienen. Kompatible Geräte können mit
einem beliebigen NETWORK Anschluss verbunden werden,
um Daten an alle Geräte auf dem Boot weiterzugeben, die
über ein Garmin Marinenetzwerk kabel verbunden sind.
Hinweise zu NMEA 2000 ®
Wenn auf dem Boot bereits ein NMEA 2000 Netzwerk
vorhanden ist, sollte es an das Stromnetz angeschlossen sein.
Schließen Sie das NMEA 2000 Netzkabel nicht an ein
vorhandenes NMEA 2000 Netzwerk an, da ein NMEA 2000
Netzwerk nur an eine Stromquelle angeschlossen sein darf.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte bewirken die
HINWEIS
