Garmin GPSMAP 8000 Serie Installationsanweisungen Seite 10

Element
Element Funktion der Garmin Leitung
Stromversorgung
Stromversorgung, Masse
Daten, Masse
RxA (+)
RxB (-)
TxA (+)
TxB (-)

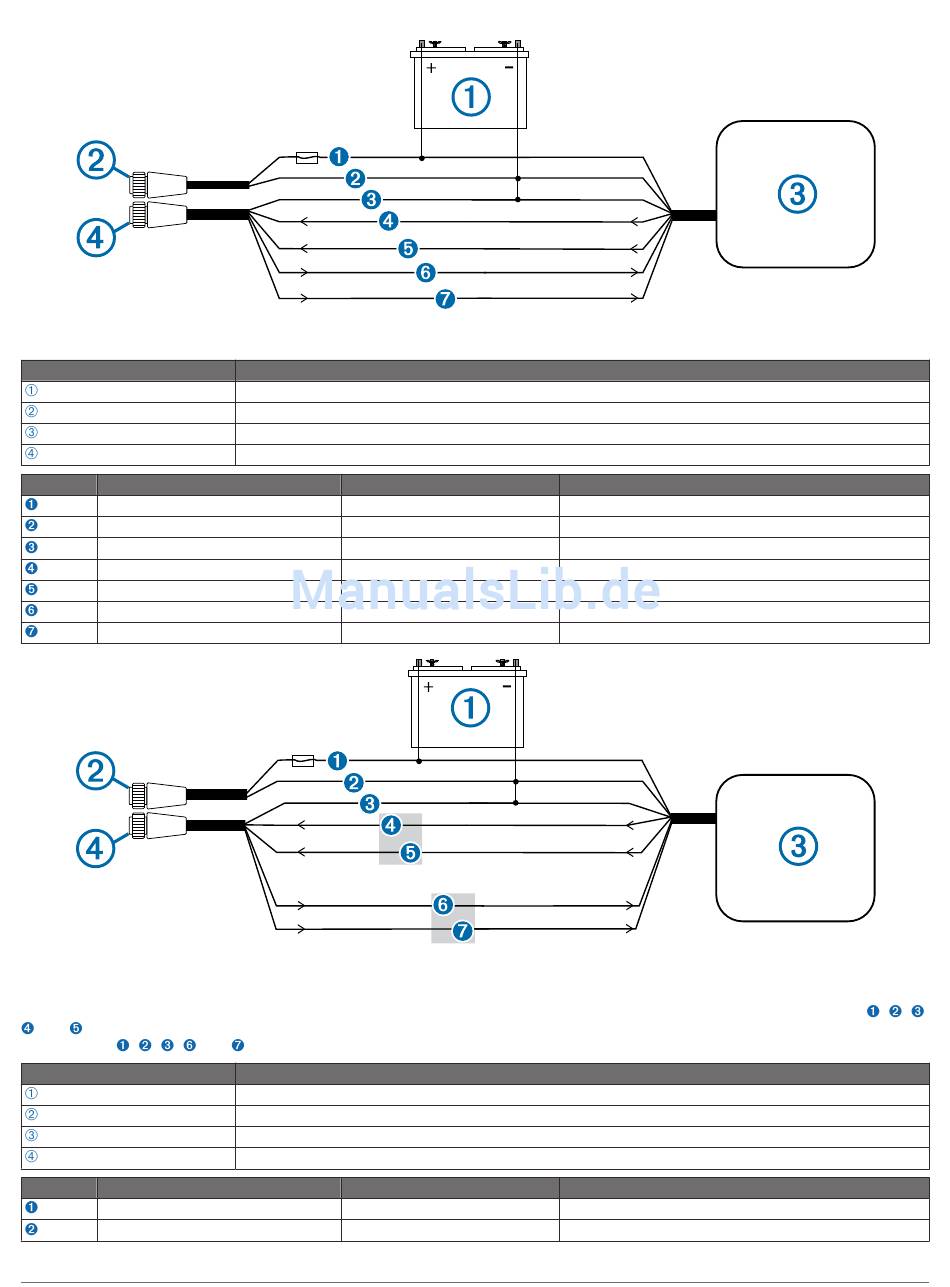

HINWEIS: In diesem Schaltplan sind sowohl Verbindungen für das Senden als auch für den Empfang aufgezeichnet. Wenn Sie das
Garmin Gerät verbinden, um Informationen von einem NMEA 0183 kompatiblen Gerät zu empfangen, gelten die Elemente
und . Wenn Sie das Garmin Gerät verbinden, um Informationen an ein NMEA 0183 kompatibles Gerät zu übertragen, gelten
die Elemente , , ,
Element
Element Funktion der Garmin Leitung
Stromversorgung
Stromversorgung, Masse
10
NMEA 0183 kompatibles Standardgerät für die Zweiwegekommunikation
Beschreibung
12-V-Gleichstromquelle
Netzkabel
NMEA 0183 kompatibles Gerät
NMEA 0183 Kabel
Farbe der Garmin Leitung
Rot
Schwarz
Schwarz
Weiß
Orange/Weiß
Grau
Pink
NMEA 0183 kompatibles Standardgerät für die Einwegekommunikation
und .
Beschreibung
12-V-Gleichstromquelle
Netzkabel
NMEA 0183 kompatibles Gerät
NMEA 0183 Kabel
Farbe der Garmin Leitung
Rot
Schwarz
Funktion der Leitung des NMEA 0183 Geräts
Stromversorgung
Stromversorgung, Masse
Daten, Masse
TxA (+)
TxB (-)
RxA (+)
RxB (-)
Funktion der Leitung des NMEA 0183 Geräts
Stromversorgung
Stromversorgung, Masse
, , ,
