Garmin GPSMAP 8000 Serie Installationsanweisungen Seite 2

Unterlegscheiben und Schrauben) sind nicht im Lieferumfang
enthalten. Die Bohrungen an der Bügelhalterung haben einen
Durchmesser von 7,9 mm (
der Bügelhalterung montieren können, müssen Sie die
Befestigungsteile wählen, die in die Bohrungen an der
Bügelhalterung passen und das Gerät sicher an der jeweiligen
Montagefläche befestigen. Die Größe der Vorbohrung richtet
sich nach den zu verwendenden Befestigungsteilen.
Die Montage mit Haltebügel ist nur bei den 8- und 12-Zoll-
Modellen möglich. Aufgrund der Größe der 15-Zoll-Modelle
müssen diese bündig oder flach montiert werden.
1
Verwenden Sie die mitgelieferte Bügelhalterung
Schablone, und kennzeichnen Sie die Positionen der vier
Vorbohrungen .
2 Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die Vorbohrungen an.
3
Sichern Sie die Bügelhalterung mit den Befestigungsteilen
an der Montagefläche
4

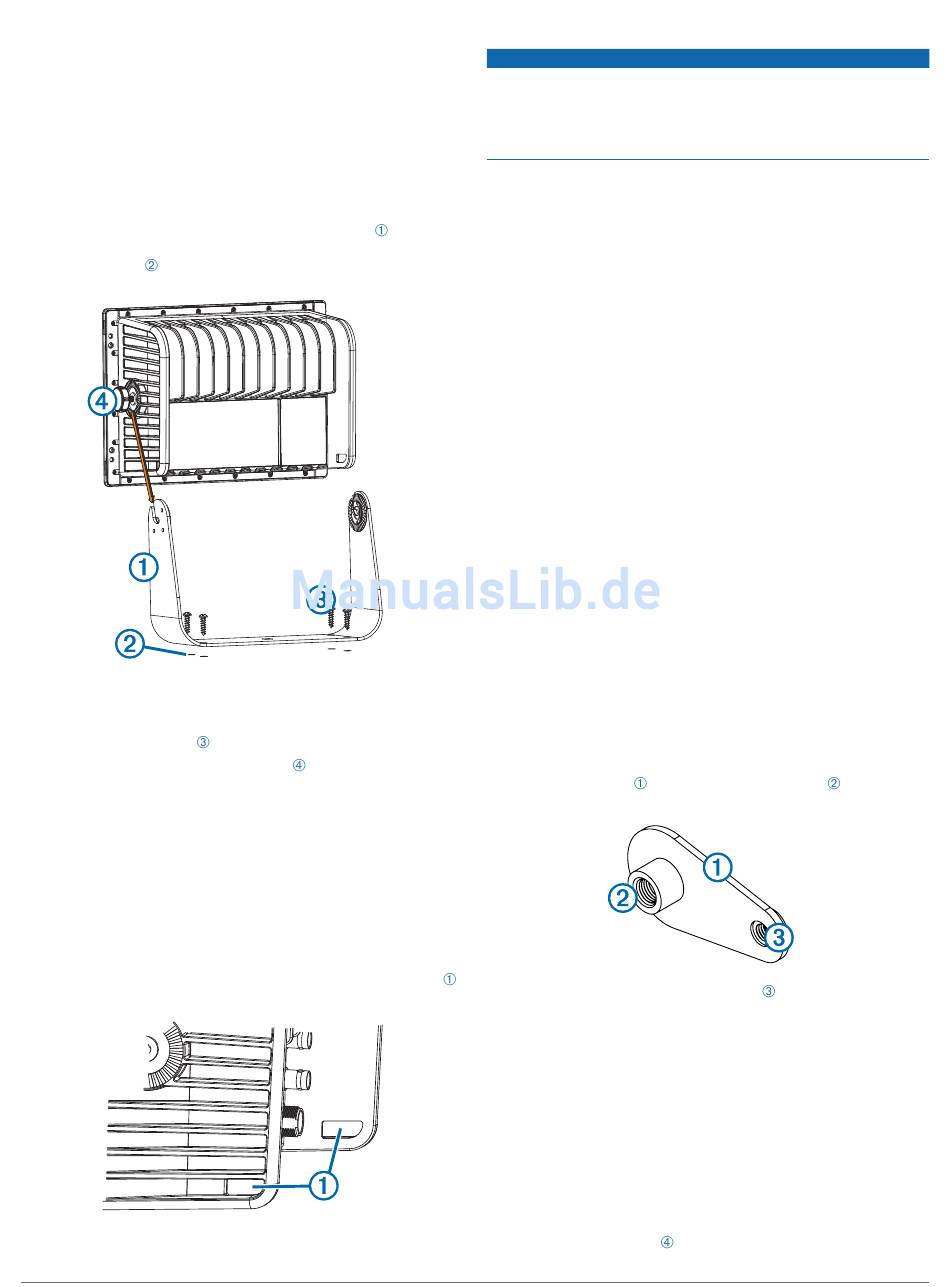

Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe fest.
Befestigen des Geräts
Sie können das Gerät an den Schiffsaufbauten des Boots
sichern, um mehr Sicherheit zu erhalten (optional).
1
Montieren Sie das Gerät mit Haltebügel
Geräts mit Haltebügel).
2
Verwenden Sie ein beschichtetes, geflochtenes Stahlkabel
(nicht im Lieferumfang enthalten) und ein Schloss (nicht im
Lieferumfang enthalten), um die Rückseite des Gehäuses
an den Schiffsaufbauten des Boots zu sichern.
2
5
/ Zoll). Bevor Sie das Gerät mit
16
.
an den Seiten des
(Montage des
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Damit das Gerät so montiert wird, dass der
als Bildschirm flach mit dem Armaturenbrett abschließt, müssen Sie
bei einem Garmin Händler einen Einbausatz für die flache
Montage erwerben.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Entfernen Sie die Schutzfolie von der Rückseite der
Schablone, und bringen Sie die Schablone auf der Fläche
an, an der das Gerät montiert werden soll.
3
Bringen Sie mit einem 13-mm-Bohrer (½ Zoll) eine oder
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche
entlang der Innenseite der durchgehenden Schablonenlinie
aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Wenn das Gerät ordnungsgemäß in den Ausschnitt passt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren 7,2-mm-Löcher (
ausgerichtet sind.
8 Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
9
Bringen Sie mit einem 7,2-mm-Bohrer (
Löcher an.
10
Beginnen Sie in einer Ecke der Schablone, und bringen Sie
eine Annietmutter
in Schritt 9 gebohrt haben.
Das kleinere 3,5-mm-Loch (
sollte auf das kleinere Loch der Schablone ausgerichtet sein.
11
Wenn das kleinere 3,5-mm-Loch (
Annietmutter nicht auf das kleinere Loch der Schablone
ausgerichtet ist, kennzeichnen Sie die neue Position für das
Loch.
12
Wiederholen Sie die Schritte 10 und 11, um die Platzierung
der übrigen Annietmuttern und Löcher auf der Schablone zu
überprüfen.
13
Bringen Sie mit einem 3,5-mm-Bohrer (
Löcher an.
14
Entfernen Sie die Schablone von der Montagefläche.
15
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
HINWEIS
9
/ Zoll) der Schablone
32
9
/ Zoll) die größeren
32
über dem größeren Loch
9
/ Zoll) auf der Annietmutter
64
9
/ Zoll) auf der
64
9
/ Zoll) die kleineren
64
an der Rückseite der Montagefläche
an, das Sie
