Garmin GPSMAP 8000 Serie Installationsanweisungen Seite 4

12
Setzen Sie das Gerät in den Ausschnitt ein.
13
Sichern Sie das Gerät mit den mitgelieferten Schrauben
an der Montagefläche.
14 Montieren Sie die Verkleidung, indem Sie sie an den Ecken
des Geräts einrasten lassen.

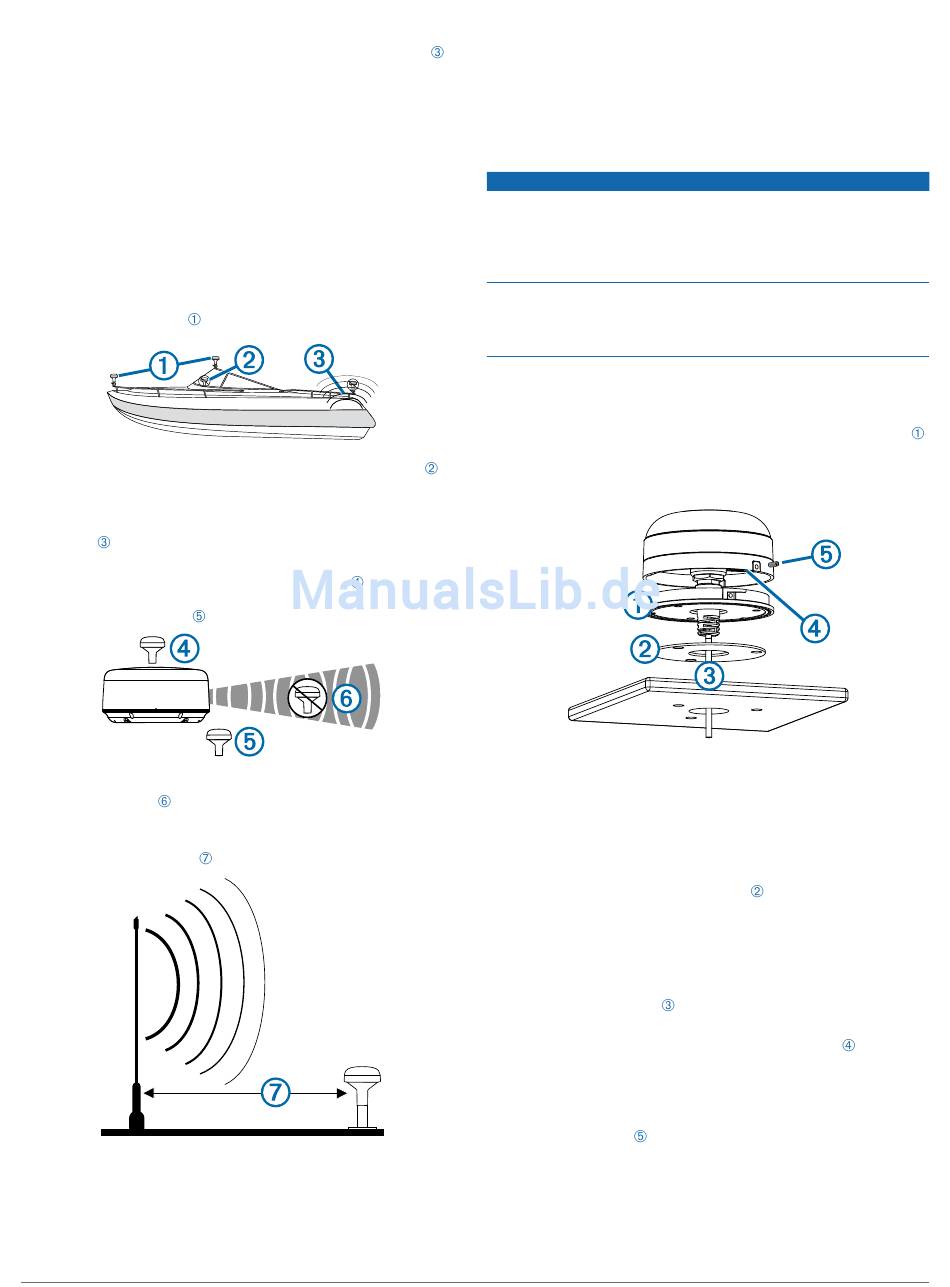

Hinweise zur Montage der Antenne
Sie können die Antenne aufgesetzt, unter einer
Glasfaseroberfläche oder an einer Standardstange mit einem
Außendurchmesser von 1 Zoll und einem Gewinde mit
14 Windungen pro Zoll (nicht enthalten) montieren. Sie können
das Kabel innen oder außen verlegen. Damit eine optimale
Leistung gewährleistet ist, berücksichtigen Sie bei der Auswahl
eines Montageorts folgende Richtlinien.
• Sorgen Sie für einen bestmöglichen Empfang, indem Sie die
Antenne so anbringen, dass in alle Richtungen freie Sicht
zum Himmel besteht
• Die Antenne sollte nicht von den Aufbauten des Schiffs
einer Radomantenne oder dem Mast verdeckt sein.
• Die Antenne sollte nicht in der Nähe des Motors oder
anderer elektromagnetischer Störquellen (EMI) montiert
werden .
• Wenn das Schiff über Radar verfügt, sollte die Antenne über
dem Pfad des Radarstrahls montiert werden
ist eine Montage der Antenne unter dem Pfad des
Radarstrahls möglich
• Die Antenne sollte nicht direkt im Pfad des Radarstrahls
montiert werden .
• Die Antenne sollte in einem Abstand von mindestens 1 m
(3 Fuß) zum Radarstrahl (möglichst oberhalb davon) oder
zur VHF-Funkantenne
Testen des Montageorts
1 Positionieren Sie die Antenne vorläufig an ihrem
vorgesehenen Ort, und prüfen Sie, ob sie ordnungsgemäß
funktioniert.
4
.
. Bei Bedarf
.
montiert werden.
2
Wenn es zu Störungen durch andere Geräte kommt, bringen
Sie die Antenne an eine andere Stelle, und testen Sie sie
erneut.
3
Wiederholen Sie die Schritte 1 und 2, bis Sie eine volle oder
akzeptable Signalstärke erhalten.
4
Bringen Sie die Antenne fest an.
Aufgesetzte Montage der Antenne
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Garmin
empfiehlt, vor der Installation ein Schmiermittel auf die
Schrauben aufzutragen.
Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob
sie am Montageort ordnungsgemäß funktioniert
Montage der Antenne).
1
Verwenden Sie die Halterung für die aufgesetzte Montage
als Montageschablone. Kennzeichnen Sie die Positionen für
die drei Vorbohrungen sowie für die Kabelöffnung in der
,
Mitte der Halterung.
2
Legen Sie die Halterung für die aufgesetzte Montage
beiseite.
Bohren Sie nicht durch die Halterung.
3
Bringen Sie die drei 3,2-mm-Vorbohrungen (
4
Sägen Sie mit einer 25-mm-Lochsäge (1 Zoll) die
Kabelöffnung in der Mitte aus.
5
Setzen Sie die Dichtungsunterlage
Halterung für die aufgesetzte Montage. Achten Sie dabei auf
die richtige Ausrichtung der Schraubenlöcher.
6
Verwenden Sie die mitgelieferten M4-Schrauben, um die
Halterung für die aufgesetzte Montage auf der
Montagefläche zu befestigen.
7
Führen Sie das Kabel
Öffnung, und verbinden Sie es mit der Antenne.
8
Vergewissern Sie sich, dass die große Dichtung
der Antenne befestigt ist, setzen Sie die Antenne auf die
Halterung für die aufgesetzte Montage, und drehen Sie sie
im Uhrzeigersinn, bis sie sicher sitzt.
9
Befestigen Sie die Antenne mit der mitgelieferten M3-
Feststellschraube
10
Verlegen Sie das Kabel mit ausreichendem Abstand zu
elektronischen Störquellen.
Stangenmontage der Antenne mit außen geführtem Kabel
Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob
sie am Montageort ordnungsgemäß funktioniert
Montage der Antenne).
HINWEIS
(Hinweise zur
1
/
8
auf die Unterseite der
durch die 25 mm (1 Zoll) große
an der Halterung.
(Hinweise zur
Zoll) an.
unten an
