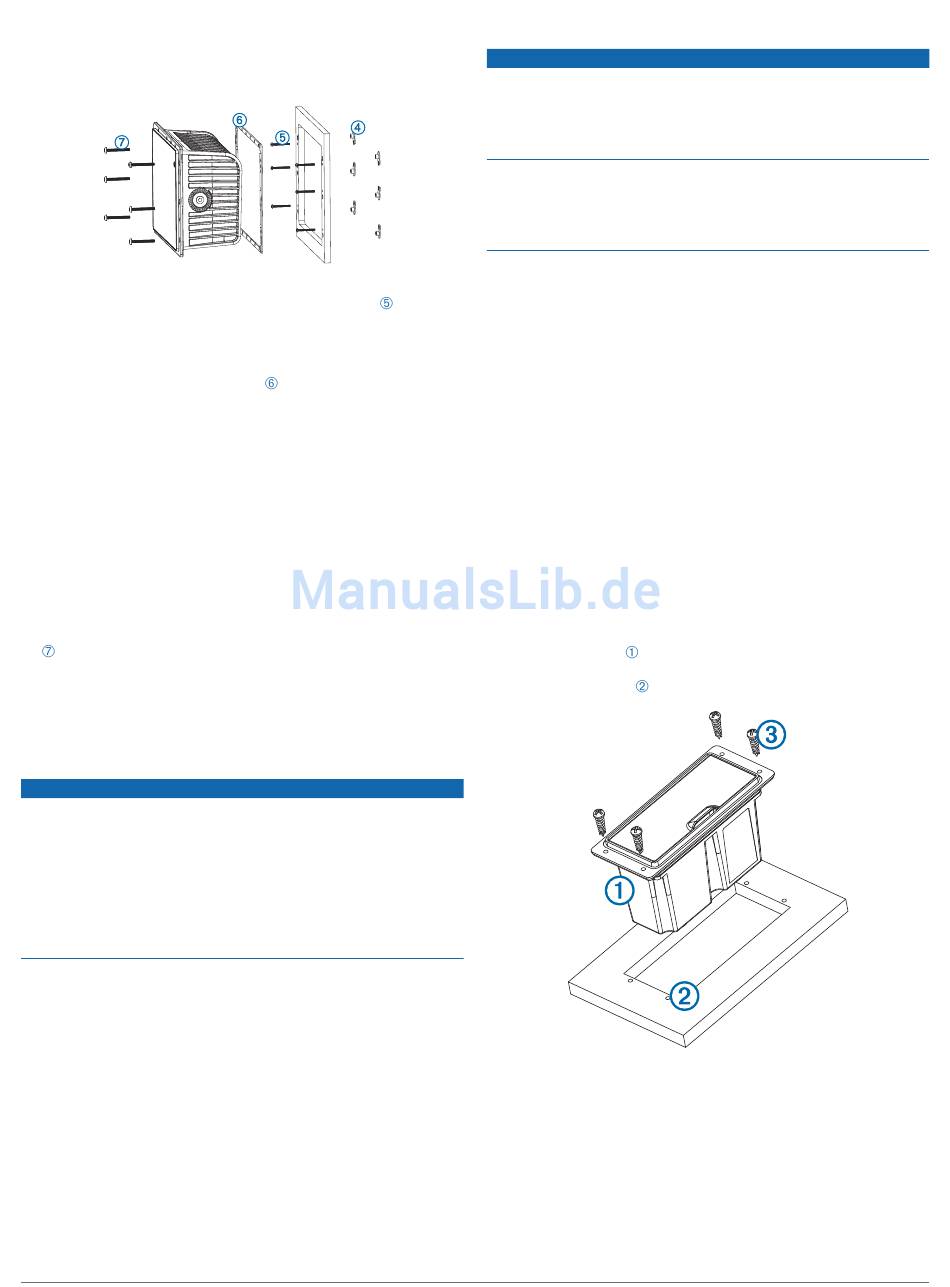

Garmin GPSMAP 8000 Serie Installationsanweisungen Seite 3

an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
16
Befestigen Sie die Annietmutter an der Montagefläche,
indem Sie eine der mitgelieferten M3-Schrauben
kleinere 3,5-mm-Loch (
17
Wiederholen Sie die Schritte 15 und 16, um die übrigen
Annietmuttern an der Montagefläche zu befestigen.
18
Bringen Sie die Gummidichtung
Geräts an.
Die Teile der Gummidichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
zugehörigen Schutzkappen abdecken.
20
Setzen Sie das Gerät in den Ausschnitt ein.
21
Sichern Sie das Gerät mit den mitgelieferten M4-Schrauben
an der Montagefläche.
22
Setzen Sie die beiliegenden Stopfen auf die Köpfe der M4-
Schrauben auf.
23
Montieren Sie die Verkleidung, indem Sie sie an den Ecken
des Geräts einrasten lassen.
Hinweise zur Montage des Kartenlesers
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Der Kartenleser kann unter Verwendung der mitgelieferten
Montageteile bündig im Armaturenbrett montiert werden.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Kartenleser sollte so montiert werden, dass er leicht
zugänglich ist. Sie müssen bei Bedarf auf den Kartenleser
zugreifen können, um Speicherkarten mit zusätzlichem
Kartenmaterial und Geräte-Updates einzulegen und zu
entfernen und Benutzerdaten zu übertragen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss der Kabel bieten.
9
/ Zoll) einschrauben.
64
an der Rückseite des
HINWEIS
Montieren des Kartenlesers
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der obersten
Gelschicht beim Anziehen der Schrauben vorgebeugt.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts am gewählten Ort
in das
verwendet werden.
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie auf die Fläche passt, an der
das Gerät montiert werden soll.
2
Entfernen Sie die Schutzfolie von der Rückseite der
Schablone, und bringen Sie die Schablone auf der Fläche
an, an der das Gerät montiert werden soll.
3
Bringen Sie mit einem 6-mm-Bohrer (¼ Zoll) eine oder
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubreiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche
entlang der Innenseite der durchgehenden Schablonenlinie
aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Wenn das Gerät
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Vorbohrungen
8
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Vorbohrungen.
9
Schlagen Sie mit einem Körner jeweils eine Kerbe in die
Vorbohrungen, und bringen Sie entsprechend dem Hinweis
eine Senkbohrung durch die Gelcoat-Schicht an.
10
Entfernen Sie die Schablone von der Montagefläche.
11 Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
HINWEIS
ordnungsgemäß im Ausschnitt sitzt,
der Schablone ausgerichtet sind.
3
