Übersicht; Anschluss - AWG S2/M2 Originalbetriebsanleitung

AWG I Betriebsanleitung I Armaturen I
3.5 Übersicht
1 Absperrorgan (Option)
2 Schalthebel (Option)
3 Auswahlhebel
4 Manometer 0 – 16 bar
5 Düsenkörper

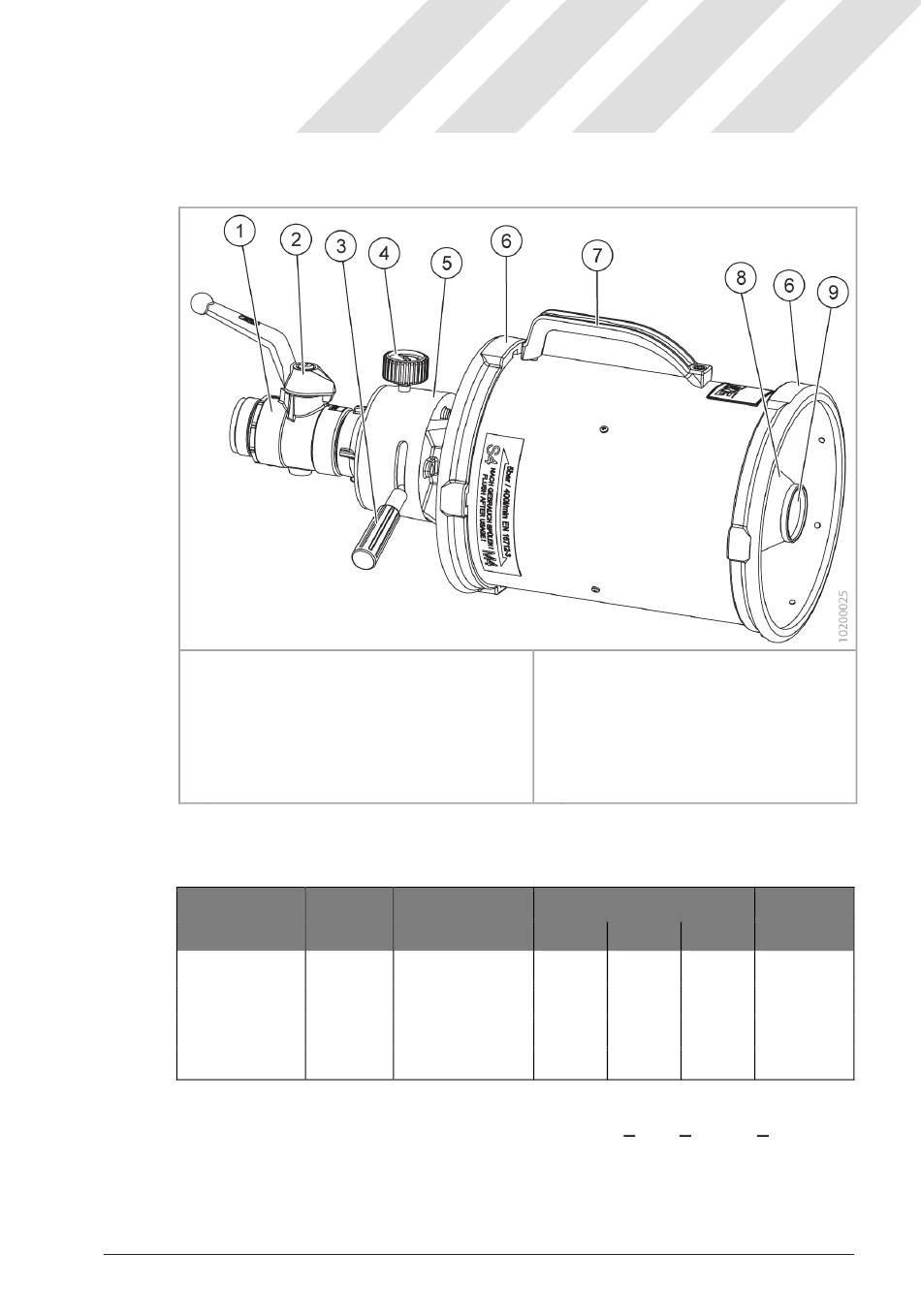

Fig. 1 Übersicht AWG Mittelschaumrohr
Ausführungen
ID-Nr.
604 773 33
100 660 33
604 827 33
100 664 33
In dieser Tabelle sind die gängigen Storz Kupplungen aufgeführt.
Ausführungen ohne Kupplung sind mit Anschluss BSP (British Standard Pipe thread)
gekennzeichnet. Diese Geräte sind mit einem Rohrgewinde nach ISO 228 ausgestattet,
auf welche weitere Kupplungssysteme montiert werden können.
Bei Ausführungen, die nicht in der Tabelle aufgeführt sind, gelten die Werte für den An-
schluss BSP; das jeweilige Kupplungssystem wird dabei nicht berücksichtigt.
M1108B10 I Rev. 02-03/20
Umschaltbare Schaumrohre S2/M2, S4/M4
Typ

Anschluss

S2/M2 Storz 52 (C)
S2/M2 BSP G2" AG
S4/M4 Storz 75 (B)
S4/M4 BSP G2" AG
DEUTSCH
6 Schutzring
7 Handgriff
8 Veredlersieb
9 Schwerschaumrohr
Maße [mm]
L B H
610 250 205
610 250 205
665 305 270
665 305 270
BESCHREIBUNG
Gewicht
[kg]
5,3
5,1
6,9
7,1
9 / 40
