AWG PN16 DIN 14368 Bedienungsanleitung

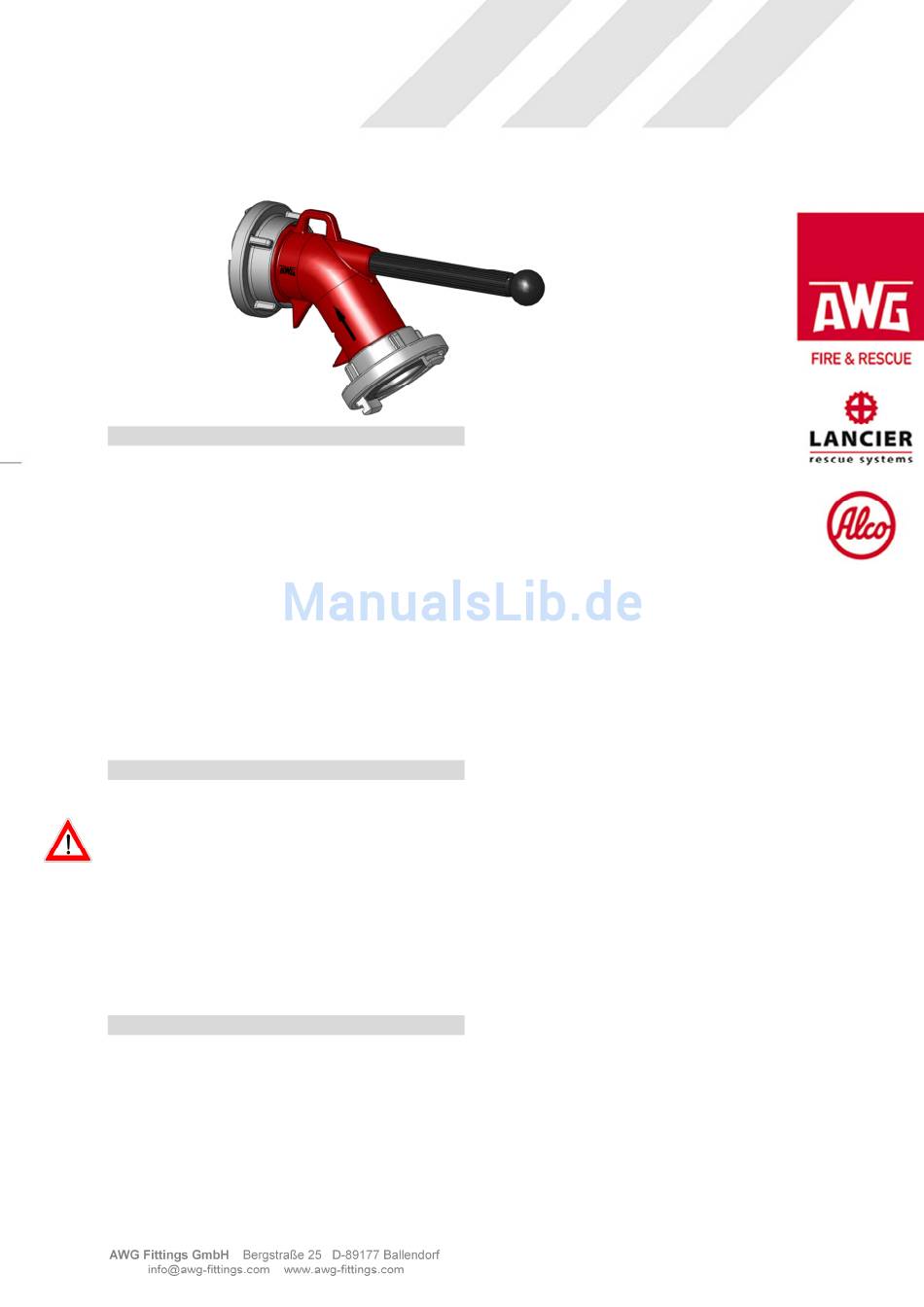

Beschreibung und Bedienungsanleitung:
STÜTZKRÜMMER PN16 DIN 14368
11/13
Öse
Ausgang
Haltegriff
Verzahnung
Eingang
Abb.: Nr. 20065433
Anwendung:
Der Stützkrümmer wird zwischen Schlauch und Strahlrohr eigekuppelt und dient zum
teilweisen Ableiten der Rückstoßkraft des Wasserstrahles von BM-Strahlrohren
EN15182-3 (früher DIN 14365) über die Schlauchleitung zum Erdboden.
Der Stützkrümmer ermöglicht den Einsatz von BM - Strahlrohren durch nur zwei
Feuerwehrangehörige.
Der Haltegriff ermöglicht es dem Strahlrohrführer die Einheit von Strahlrohr und
Stützkrümmer mit einer Hand zu fassen und mit der anderen Hand am Rohrstück des BM-
Strahlrohres zu halten.
Der Stützkrümmer eignet sich ebenfalls zum Verlegen von Schlauchleitungen, wenn diese
über Mauerkanten oder Fensterbrüstungen geführt werden müssen. Zu diesem Zweck ist am
inneren Bogen eine Verzahnung zur Sicherung gegen Abgleiten angebracht.
Eine Öse am äußeren Bogenteil erlaubt den Anschluß einer Leine zum Hochziehen der
gekuppelten Schlauchleitung. Darüber hinaus kann man mit einem oder mehreren
zusammengekuppelten Stützkrümmern eine Richtungsänderung der Schlauchleitung auf
einer kurzen Wegstrecke realisieren.
Anwendungshinweise:
Ein Strahlrohr erzeugt im Einsatz eine hohe Rückstoßkraft, abhängig vom Druck und der
Durchflussmenge. Trotz Stützkrümmer können immer noch starke Rückstoßkräfte
einwirken! Deshalb ist das Strahlrohr immer vorsichtig zu öffnen und zu schließen!
Feuerwehrschulen und entsprechende Schulungsunterlagen lehren, dass ein B-Strahlrohr
ohne Stützkrümmer mit drei Mann und im Einsatz mit Stützkrümmer mit zwei Mann bedient
werden muss!
Pfeil der Durchflußrichtung beim Ankuppeln beachten!
Kupplungen immer ganz durchkuppeln!
Verwendung mit Hohlstrahlrohren mit Bügelschalthebel nur wenn diese einen unter
Druck leicht drehbaren Eingang (max. 5Nm bei 16bar) aufweisen, d.h. gemäß EN
15182-2 ausgeführt sind!
Prüfpflicht:
Diese Armatur unterliegt der Prüfpflicht:
Die Deutsche Gesetzliche Unfallversicherung (BGG/GUV-G 9102) schreibt im Grundsatz
"Prüfgrundsätze für Ausrüstung und Geräte der Feuerwehr" unter anderem auch für
diese Armatur "Sicherstellung der Schutzfunktion und Funktionsfähigkeit durch eine
unterwiesene Person" die Prüfung nach jeder Benutzung und eine jährliche Sicht- und
Funktionsprüfung vor.
Festkupplung und drehbares Knaggenteil müssen fest auf den Stützkrümmer aufgeschraubt
sein. Der Handgriff muß fest mit dem Bogen verbunden sein.
Bei einem Mangel außer Dienst nehmen, reparieren bzw. zum Hersteller einsenden!
