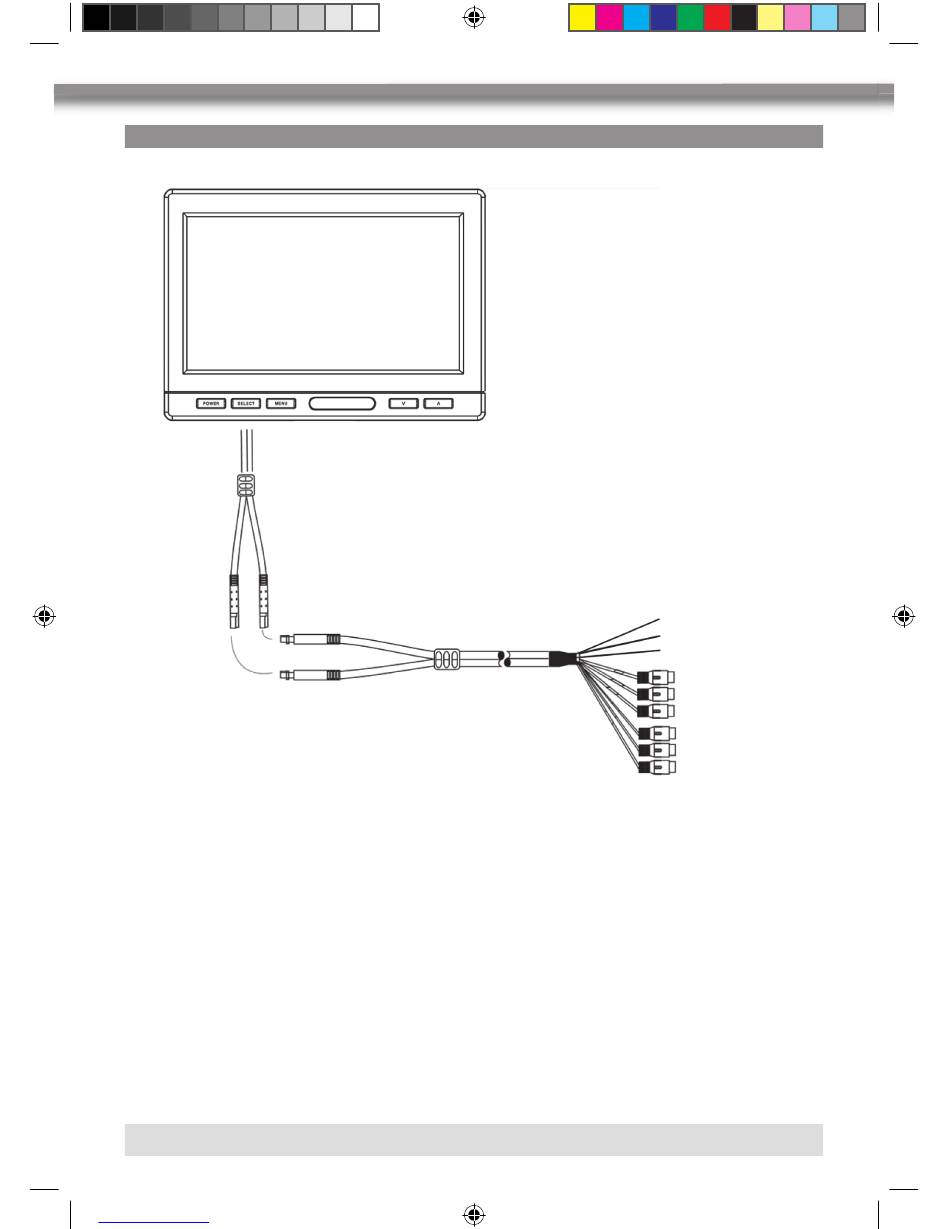

INSTALLATION DES GERÄTES
+12V (Gelb)
■ Verbinden Sie den B+-Anschluss des Monitors mit einer permanenten +12V (DC)
Spannungsquelle des Fahrzeuges.
ACC (Rot)
■ Verbinden Sie den ACC-Anschluss des Monitors mit dem entsprechenden ACC-An-
schluss des Fahrzeuges, welcher bei der Schlüsselposition „ACC" eine +12V (DC)
Spannung liefert.
GND (Schwarz)
■ Verbinden Sie den Masse-Anschluss des Monitors mit einer guten Chassismasse des
Fahrzeuges.
AV 1 und AV 2
■ Videoeingang (gelber Cinchstecker), zum Anschluss einer externen Videoquelle.
■ Audioeingang R (roter Cincheingang), zum Anschluss einer externen Audioquelle.
■ Audioeingang L (weißer Cinchstecker), zum Anschluss einer externen Audioquelle.
ZE-MU620IR Manual D+E.ai 8
Downloaded from www.Manualslib.com
Rot
Schwarz
manuals search engine
8
+12V (Gelb)
ACC (Rot)
GND (Schwarz)
AV 1
AV 2
