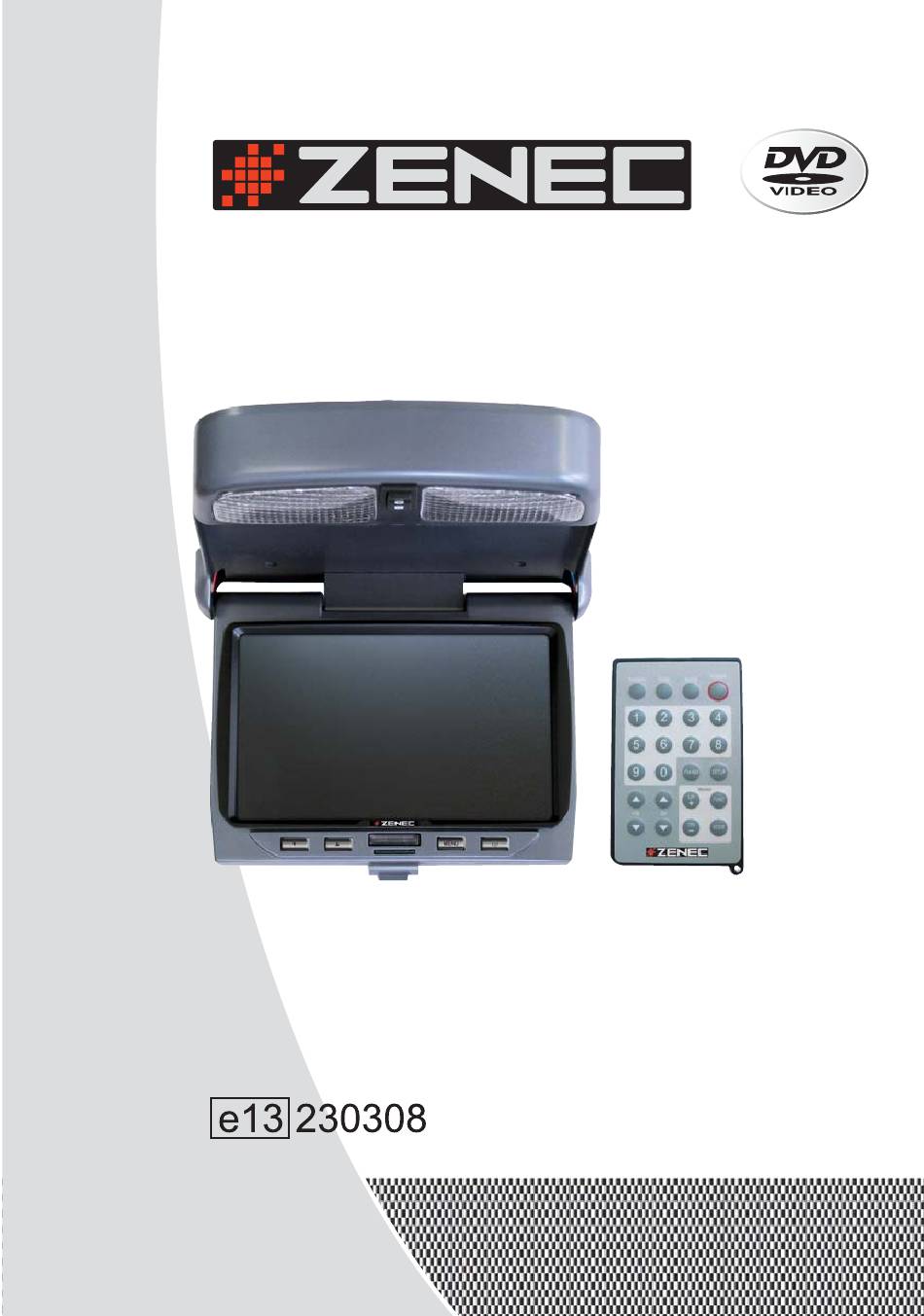

- Seite 1 7“ WIDESCREEN FLIP DOWN TFT-LCD ACTIVE MATRIX MONITOR MODEL NO: ZEM-W700RM INSTRUCTION MANUAL...
-
Seite 2: Technical Features

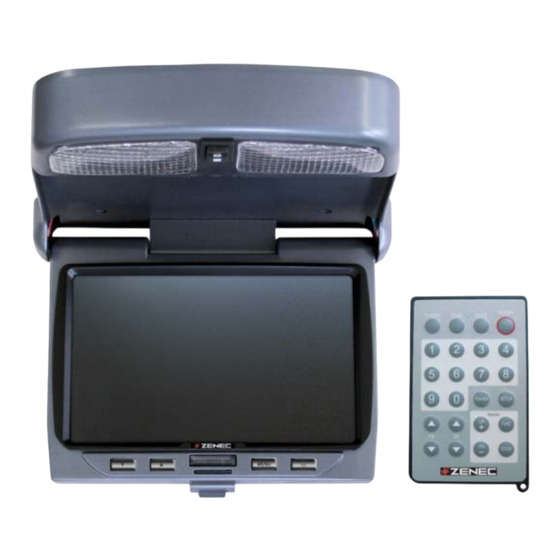

Built-in twin dome lights SPECIAL FEATURES 16:9 High Density Wide Screen Display: The ZEM-W700RM is an overhead (flip down) TFT active matrix 16:9 widescreen video monitor, featuring a 7" wide (diagonally measured) high quality LCD screen. It deploys a 336’960 dots high-resolution TFT panel with 1440 horizontal x 234 vertical pixels, to give you excellent picture detail. -
Seite 3: Safety Recommendations
SAFETY RECOMMENDATIONS - Operating temperature: Never expose the monitor to extreme heat or direct sunlight. Please note, that TFT monitors should not be operated in very cold environments (below 0°C). During winter time, wait until the passenger compartment of your vehicle has heated up enough, to allow for a proper function of your LCD monitor. -
Seite 4: Connection Schematic
GND e White wire: To be connected to the switched lead of the vehicles internal lighting A/V Interface (Black Box): The ZENEC ZEM-W700RM comes with an A/V interface black-box, that features the following in- and ouputs: e Extension lead with 6-pin pc-plug for connection of the TFT monitor e A red* and a black power supply wire to be connected to the on board voltage of the vehicle. -
Seite 5: On-Screen Menu
INPUTS & CONTROL KEYS ON THE MONITOR MENU POWER KEYS POWER key e On/Off switch with LED power indicator MENU key e To access the on-screen menu and toggle through the keys e Allows you to de- or increase picture adjustment parameters ON-SCREEN MENU CONTRAST: To adjust the contrast setting of the picture, adjustable from 0 to 100 BRIGHTNESS: To adjust the brighness of the picture, adjustable from 0 to 100... -
Seite 6: Technical Specs
CONTROLS & KEYS OF THE REMOTE CONTROL 1) TV/CATV e No function 2) TV/AV e No function 3) Mute e Key to mute the headphone output 4) Power e Key to turn on, or switch off the monitor 5) Numeric keys e No function 6) FM/AM e No function 7) Setup e No function 8) Func e To select the picture... - Seite 7 Anschlüssen Deckenmonitor mit eingebauter Innenbeleuchtung BESONDERHEITEN 16:9 High Density Wide Screen Display: Der Deckenmonitor ZEM-W700RM verfügt über ein A-Grade Aktiv-Matrix TFT Farbdisplay im 16:9 Format mit 7” (17.8cm) Bilddiagonale. Das hochauflösende LCD Display verfügt über 1440 x 234 Bildpunkte, was eine Gesamtzahl von 336’960 Dots mit perfekt aufgelösten Bilddetails und hoher...
-
Seite 8: Sicherheitshinweise
SICHERHEITS-HINWEISE - Betriebstemperatur Das Gerät sollte keiner extremen Hitzeeinwirkung ausgesetzt werden! Beachten Sie weiterhin, dass TFT Panels unterhalb von 0°C nicht korrekt funktionieren. Bei sehr tiefen Temperaturen im Winter, kann es daher zu Funktionsstörungen des Panels kommen. Warten Sie mit dem Betrieb des Monitors ab, bis sich der Fahrgastraum durch die Heizung oder die Klimaanlage etwas aufgewärmt hat. - Seite 9 Rot: +12V Dauerstrom e Schwarz: Masse e Weiss: Schaltkabel des Fahrzeuges für Innenbeleuchtung A/V Interface (Black Box): Der ZEM-W700RM Monitor verfügt über ein externes AV- Interface, welches folgende Anschlussoptionen zulässt: e Verlängerungskabel mit 6-Pin PC-Stecker zum Anschluss des Monitors...
-
Seite 10: Monitor - Eingänge Und Tastenbelegung
MONITOR – EINGÄNGE UND TASTENBELEGUNG MENU POWER Taste Taste Tasten Tasten 3 Um im On-Screen Menü die einzelnen Werte der Bildeinstellung zu verändern MENU Taste 3 Um in das On-Screen Menü zu gelangen und die unterschiedlichen Einstellmöglichkeiten der Bildwiedergabe anzuwählen POWER Taste 3 Zum Ein und Ausschalten des Monitors, mit LED Funktionsanzeige ON-SCREEN MENÜFÜHRUNG CONTRAST: Anpassung des Kontrast-Wertes des Bildes, von 0 bis 100... -
Seite 11: Fernbedienung - Tastenbelegung
FERNBEDIENUNG – TASTENBELEGUNG 1) TV/CATV e Keine Funktion 2) TV/AV e Keine Funktion 3) Mute e Taste um den Kopfhörer- Ausgang stummzuschalten 4) Power e Taste um den Monitor ein- bzw. auszuschalten 5) Numerische Tasten e Keine Funktion 6) FM/AM e Keine Funktion 7) Setup e Keine Funktion 8) Func e Entspricht der MENU Taste am Monitor –...
