- Seite 1 MODEL NO: ZE-MU703 7"/16:9 UNIVERSALMONITOR INSTRUCTION MANUAL Downloaded from www.Manualslib.com manuals search engine...

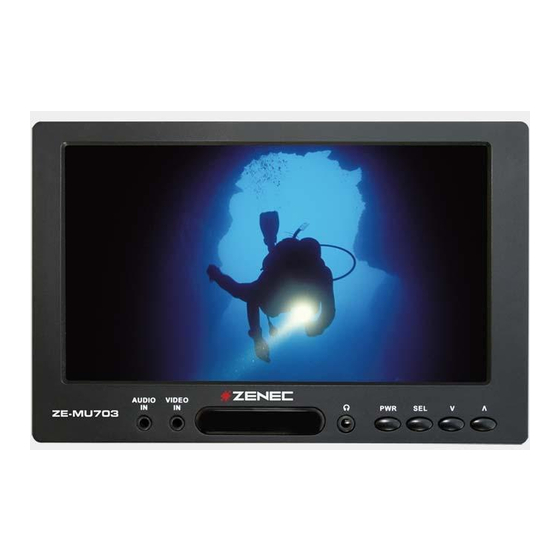

- Seite 2 ZE-MU703 Vielen Dank für den Kauf dieses ZENEC Produktes! Mit dem Kauf des ZE-MU703 haben Sie sich für ein technisch ausgereiftes Produkt entschieden, das Ihnen durch die Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Bei dem ZE-MU703 von ZENEC handelt es sich um einen 7“/16:9 TFT-LCD Aktiv-Matrix Universalmonitor der sich aufgrund seiner Größe und den vielfältigen Anschlussmöglichkeiten...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH LIEFERUMFANG Abbildung Element Menge Universalmonitor ZE-MU703 A/V-Interface Montagerahmen Bedienungsanleitung INHALTSVERZEICHNIS SICHERHEITSHINWEISE ................4 DER UNIVERSALMONITOR ............... 5-7 DIE EINZELNEN TASTEN ..................... 5 MENÜEINSTELLUNGEN ....................6 INSTALLATION DES GERÄTES ..................7 FEHLERSUCHE ......................8 SPEZIFIKATIONEN ..................... 9 GARANTIE ......................18-19 Downloaded from www.Manualslib.com... -
Seite 4: Sicherheitshinweise
Gegenstände die ebenfalls mit der LCD-Flüssigkeit in Kontakt gekommen sind, sollten sorgfältig mit Wasser gereinigt werden. 13. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder an den jeweiligen Landesvertrieb. Downloaded from www.Manualslib.com... -
Seite 5: Der Universalmonitor
DEUTSCH DER UNIVERSALMONITOR DIE EINZELNEN TASTEN ZE-MU703 ➄ ➅ ➃ ➀ ➁ ➂ 1. [POWER]-Taste ■ Drücken Sie die [POWER]-Taste um das Gerät ein- bzw. auszuschalten. ■ Nachdem Sie den Monitor eingeschaltet haben, können Sie durch drücken der [POWER]- Taste zwischen den beiden A/V-Eingängen wählen. -
Seite 6: Menüeinstellungen
MENÜEINSTELLUNGEN ■ Drücken Sie die [SEL]-Taste um das Menü aufzurufen. ■ Drücken Sie eine der -Tasten um den gewünschten Wert zu verändern. [6] / [5] Operation Menu Brightness Contrast Color Tint Wide Mode Full Reset : Select : Adjust CONTRAST: Kontrasteinstellung BRIGHTNESS: Helligkeitseinstellung COLOR: Farbeinstellung TINT: Farbton (nur im NTSC-Modus) -
Seite 7: Installation Des Gerätes
DEUTSCH INSTALLATION DES GERÄTES ZE-MU703 Rot: ACC Schwarz: GND Gelb: Videoeingang 1 Weiß: Audioeingang 1 Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Fehlersuche
FEHLERSUCHE Problem: Ursache: Lösung: Kein Bild, obwohl der 1. Die Anschlusskabel sind 1. Überprüfen Sie die Monitor eingeschaltet ist. nicht richtig ange- Anschlusskabel und schlossen oder eine wechseln Sie die Sicherung ist durchge- Sicherung aus. brannt. 2. Überprüfen Sie das 2. -
Seite 9: Spezifikationen
DEUTSCH SPEZIFIKATIONEN Spannungsversorgung: +10.5V − +16V (DC) Stromverbrauch: < 1A Betriebstemparatur: -20° C bis +70° C Lagertemperatur: -30° C bis +80° C Abmessungen (mm): 118 x 180 x 28 (H x B x T) Gewicht (g): ■ Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung des Produktes vorbehalten. -
Seite 10: Technical Features
■ 2 x A/V-input SPECIAL FEATURES 7"/16:9 A-Grade Display: The ZE-MU703 is a TFT-LCD active matrix 16:9 video monitor, featuring a 7” high quality color LCD screen. It deploys a color TFT-LCD panel with 336‘960 dots resolution, to give you excellent picture details. - Seite 11 ENGLISH BOX CONTENTS Appearance Parts Neme Quantity Monitor ZE-MU703 A/V-Interface Mounting Frame Manual CONTENT SAFETY INFORMATION .................... 12 THE MONITOR .....................13-15 BASIC OPERATIONS ....................13 MENU .......................... 14 INSTALLATION ......................15 TROUBLESHOOTING ....................16 SPECIFICATIONS ...................... 17 WARRANTY ......................18-19 Downloaded from www.Manualslib.com...
-
Seite 12: Safety Information
SAFETY INFORMATION 1. The unit is designed for using with a DC +12V, negative ground battery power supply, it may not be connected and/or used differently. 2. Do not operate the unit in any way other than described in this manual. Failure to follow the instructions will invalidate your warranty. -
Seite 13: The Monitor
ENGLISH THE MONITOR BASIC OPERATIONS ZE-MU703 ➄ ➅ ➃ ➀ ➁ ➂ 1. [POWER]-button ■ Press the POWER-button to turn on the monitor. ■ When the monitor is on, press the [POWER]-button to choose between A/V-1 and A/V-2. ■ Hold the [POWER]-button to turn off the monitor. -
Seite 14: Menu
MENU ■ Press the [SEL]-button to enter the system menu. ■ Press one of the -buttons to adjust the value of the selected feature. [6] / [5] Operation Menu Brightness Contrast Color Tint Wide Mode Full Reset : Select : Adjust CONTRAST: Contrast adjustment BRIGHNTNESS: Brightness adjustment... -
Seite 15: Installation
ENGLISH INSTALLATION ZE-MU703 Red: ACC Black: GND Yellow: RCA video input White: RCA audio input Downloaded from www.Manualslib.com manuals search engine... -
Seite 16: Troubleshooting
TROUBLESHOOTING Problem: Cause Solution No picture when the 1. Power wire is 1. Check the power wire display is turned on. connected improperly and replace the fuse. or fuse blown. 2. Check system cable or 2. System cable is not replace with a new one. -
Seite 17: Specifications
ENGLISH SPECIFICATIONS Operating Voltage Range: Car Battery (DC +10.5V ~ +16V) Operating Current: < 1A Operating Temperature: -20° C to +70° C Storage Temperature: -30° C to +80° C Dimensions (mm): 118 x 180 x 28 (H x W x D) Weight (g): ■... -
Seite 18: Jahre Garantie
2 YEARS LIMITED WARRANTY Dear customer Thank you for purchasing this ZENEC product. It is advisable to keep the original packing material for any future transporting of the product. Should your ZENEC product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. - Seite 19 WARRANTY/GARANTIE ZENEC MODEL: ZE-MU703 Serial Number: ..........................Date of Purchase: ......................... Your name: ........................... Your address: ..........................City: .............................. State: ........ZIP or Postal Code ................ Country: ............................Dealer’s address & stamp Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 Downloaded from www.Manualslib.com manuals search engine...
