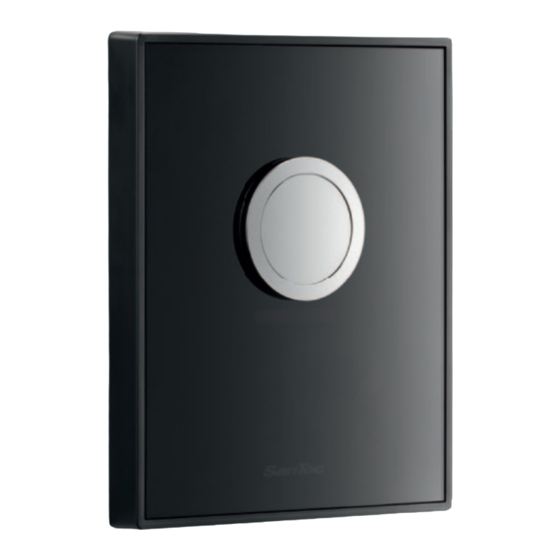

- Seite 1 OCEAN U2 Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: SanTec OCEAN U2 Glas weiß Art.Nr. 112 306 Glas weiß/chrom Art.Nr. 112 290 Glas schwarz Art.Nr. -
Seite 3: Technische Daten
0,8 MPa (8 bar) Durchfluss: 0,3 - 0,7 l/s bei 0,3 MPa (3 bar) nach EN 12541, reduzierbar Wasserzulauf: R 1/2“ IG Wasserablauf: R 1/2“ AG Abmessungen: Frontplatte: 120 x 152 mm Wandeinbaukasten: 127 x 121 x 98-158 mm Urinal-Druckspüler SanTec OCEAN U2... -
Seite 4: Montage
Montage Leitung spülen danach Vorabsperrung schließen. Blindstopfen entfernen und Kartusche einsetzen. Betätigungsspindel fliesenbündig einstellen und kontern, ACHTUNG! Vorabsperrung öffnen. Folgende Schritte unbe- dingt in beschriebener Rahmen aufschrauben. Reihenfolge ausführen! Frontplatte aufsetzen. Funktionsprüfung: Taste 1 s drücken Urinal-Druckspüler SanTec OCEAN U2... -
Seite 5: Störungsbeseitigung
Seite 4, Abb. 3 - Geringe Wassermenge = lange Filter reinigen/ Laufzeit ggfs. Kartusche tauschen Seite 6 Dauerläufer - Betätigungsspindel nicht fliesenbündig eingestellt einstellen Seite 4, Abb. 3 - Kartuschensieb verschmutzt Filter reinigen/ Seite 6 ggfs. Kartusche tauschen Urinal-Druckspüler SanTec OCEAN U2... -
Seite 6: Servicehinweis Und Spülmengeneinstellung
OCEAN U2 Servicehinweis und Spülmengeneinstellung Vorabsperrung schließen Kartusche rausschrauben Filter abspülen, ggf. mit weicher Bürste reinigen ACHTUNG! Folgende Schritte unbe- Spülmenge einstellen dingt in beschriebener Frontplatte aufsetzen Reihenfolge ausführen! Urinal-Druckspüler SanTec OCEAN U2... - Seite 7 113 334 No.: Bezeichnung 113 341 Kartusche 113 358 Montagerahmen 113 303 Glas-Frontplatte weiß 113 297 Glas-Frontplatte weiß/chrom 113 280 Glas-Frontplatte schwarz 116 090 Glas-Frontplatte schwarz/chrom 113 310 Kunststoff-Frontplatte weiß 113 327 Kunststoff-Frontplatte chrom 113 334 Edelstahl-Frontplatte Urinal-Druckspüler SanTec OCEAN U2...
-
Seite 8: General Notes
Mounting and installation must be performed by licensed craftsmen to DIN 1988. When planning and installing sanitary systems, the relevant local, national and international standards and regulations must be complied with! The “general installation conditions” at www.wimtec.com are valid. Urinal push button SanTec OCEAN U2... -
Seite 9: Technical Specifications
11 Continuous - Operation stem not flush adjusted flush with tiles. Adjust p. 10, Picture 3 - Dirty cartridge filter Clean the filter / change cartridge if necessary p. 11 Urinal push button SanTec OCEAN U2... -
Seite 10: Installation
Adjust operation stem flush with tiles and secure, open ATTENTION! shut-off valve. Following steps must be done in order as described Screw frame. necessarily! Mount front plate. Function test: push the button for 1 s. Urinal push button SanTec OCEAN U2... - Seite 11 Service hint and flushing quantity adjustment Close shut-off valve Screw cartridge Wash the filter and clean with soft brush if necessary ATTENTION! Following steps must be Adjust flushing quantity done in order as described Mount front plate necessarily! Urinal push button SanTec OCEAN U2...
-
Seite 12: Spare Parts
113 327 Plastic-front plate chromium 113 334 Stainless steel front plate WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
