Poly-Clip System TSCA 120-M Betriebsanleitung Seite 91

Poly-clip System GmbH & Co. KG
- Clipführungsblech (1, Bild 5-14) abschrauben.
2
1

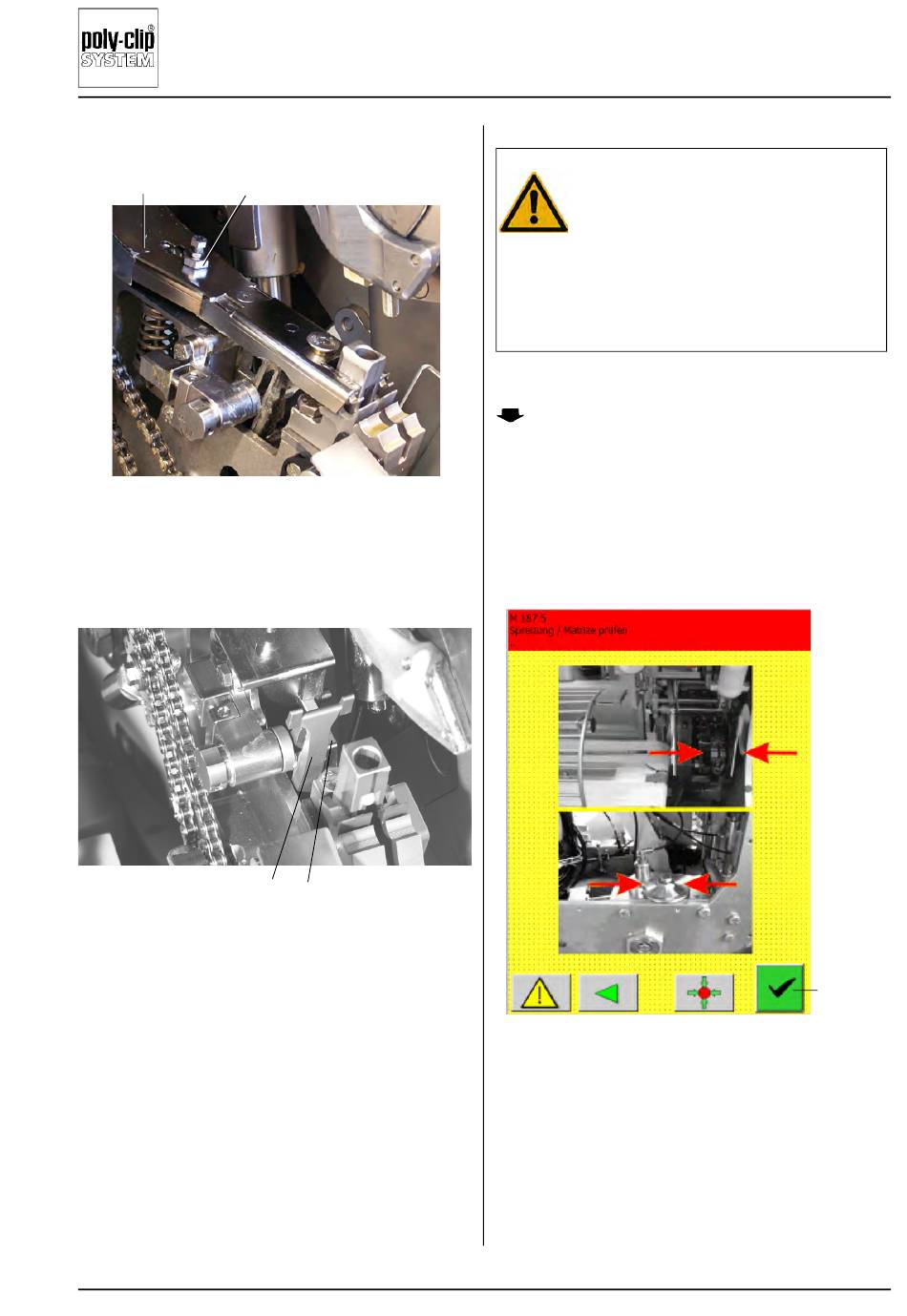

Bild 5-14 1 Clipführungsblech
2 Befestigungsschraube
- Riegel (2, Bild 5-15) nach hinten schieben.
- Transporthebel (1) nach rechts aus der Arretierung
schieben und entnehmen.
Bild 5-15 1 Transporthebel
2 Riegel
- Neuen Transporthebel und neues Clipführungsblech
in umgekehrter Reihenfolge montieren.
- Riegel zum Sichern des Transporthebels wieder
nach vorne schieben.
- Transportband einschwenken.
DE/07-2017
1 2
TSCA 120-M/160-L
Warnung: Quetschgefahr und
Gefahr von Schnittverletzungen im
Verschließ- und Verdrängerbereich
Im Verschließ- und Verdrängerbereich drohen Ihnen
Quetschungen und Schnittverletzungen.
• Nicht in den Gefahrenbereich greifen.
• Die Maschine darf gleichzeitig immer nur von ei-
ner Person bedient werden.
- Bei geschlossener Sicherheit die 12-Uhr-Taste (3,
Bild 5-13) drücken.
Die Maschine fährt automatisch in die Grundposition.
- Mit Taste 4 (Bild 5-13) die Maske verlassen.
- Obere Schutzklappe schließen.
Wenn ein Spreizverstellmotor (Option) vorhanden ist,
wird die Spreizung automatisch angepasst.
Ist kein Spreizverstellmotor vorhanden, erscheint das
folgende Meldebild:
Bild 5-16 M 187.5 Spreizung/ Matrize prüfen
- Linke Seitenverkleidung abschwenken.
1
Inbetriebnahme
5-7
