1.5.3

Schutzabdeckungen

Die Schutzabdeckung am Schaltschrank verhindert
das Hineingreifen in einen Bereich, in dem sich span-
nungsführende Teile befinden.
1.5.4 Was bewirkt eine der Schutzeinrich-
tungen A bis D?
Wird eine der Schutzeinrichtungen A bis D ausgelöst,
zum Beispiel das Schutzgitter am Wurstauslauf ange-
hoben, der Clipkopf oder der Wurstauslauf abge-
schwenkt oder die Schutzklappe geöffnet, dann wird
ein Stromschaltkreis unterbrochen.
Die Maschine stoppt sofort und ist nicht mehr be-
triebsbereit.
Im Textanzeigenfeld am Bedienungspult erscheint
zum Beispiel die Meldung:
170.6 Sicherheit Schutzgitter
Siehe auch Abschnitt 4.7.
1.5.5 Alle Schutzeinrichtungen müssen
überprüft werden!
• Vor jeder Inbetriebnahme der Maschine!
• Vor jedem Arbeitsbeginn an der Maschine!
• Nach allen Einrichte-, Reinigungs-, Pflege, War-
tungs- und Reparaturarbeiten an der Maschine!
• Prüfung des Vorhandenseins und der korrekten
Funktion!
1.5.6 Wie werden die Schutzeinrichtungen
überprüft?
Voraussetzung: Die Maschine ist betriebsbereit.
Zur Prüfung nacheinander die Schutzeinrichtungen
A, B, C und D (siehe 1.5.1 und 1.5.2) auslösen.
Beispiel: Schutzeinrichtung A am Wurstauslauf prü-
fen:
- Schutzgitter am Wurstauslauf hochschwenken.
Sicherheitshinweise
1-4
TSCA 120-M/160-L

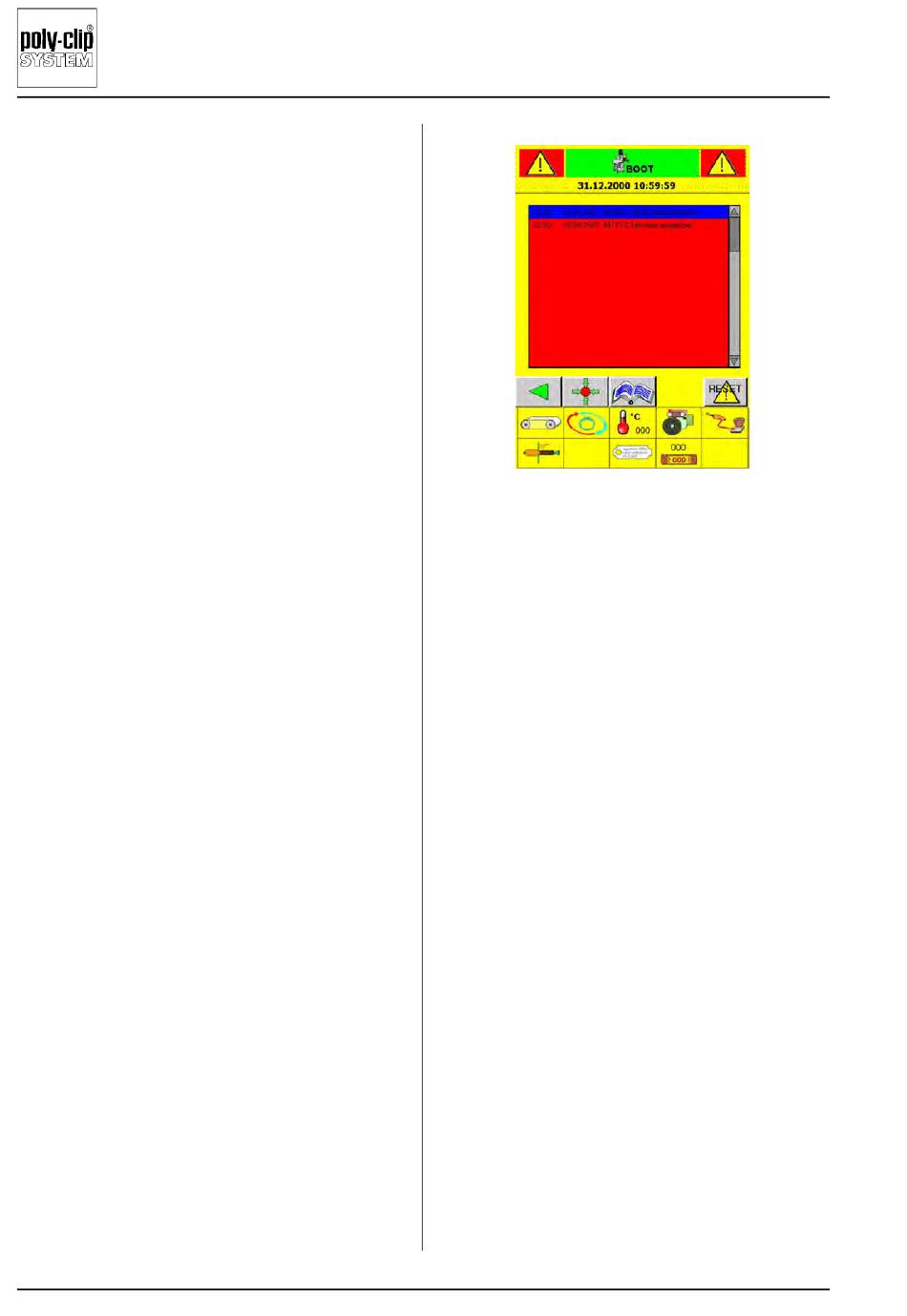

Bild 1-2
Die Maschine ist nun nicht mehr betriebsbereit.
- Schutzgitter schließen.
Die Anzeige „170.6 Sicherheit Schutzgitter" erlischt.
Die Maschine ist wieder betriebsbereit.
• Ist das Prüfungsergebnis anders als beschrieben,
so ist die Maschine sofort außer Betrieb zu nehmen
und das Wartungspersonal zu verständigen.
• Die Maschine darf nur unter der Voraussetzung be-
trieben werden, dass alle Schutzeinrichtungen
montiert sind und korrekt funktionieren.

1.5.7 Elektronische Handradfunktion

Durch Zweihandbedienung am Bedienungspult kann
der Maschinenbetrieb vorwärts oder rückwärts im
Langsamlauf betrieben werden.
Die Maschine stoppt sofort, wenn eine Taste der
Zweihandbedienung nicht mehr gedrückt wird.
Indem der Sicherheitsschaltkreis aller Schutzeinrich-
tungen (A und B) und aller Bewegungsabläufe (C und
D) außer Funktion gesetzt wird, wird die "elektroni-
sche Handradfunktion" aktiviert.
Alle Schutzeinrichtungen können geöffnet werden und
der Clipkopf und der Wurstablauf können abge-
schwenkt werden.
Während des Betriebs darf nicht in die Maschine ein-
gegriffen werden.
DE/10-2014
