4.5.14 Geschwindigkeitsprofil Durchlauf

Aus der Maske in Bild 4-47 gelangen Sie durch Drü-
cken des blauen Rechtspfeils zum Geschwindigkeits-
profil für die Betriebsart Durchlauf:
1
2
3
4
5
11
10

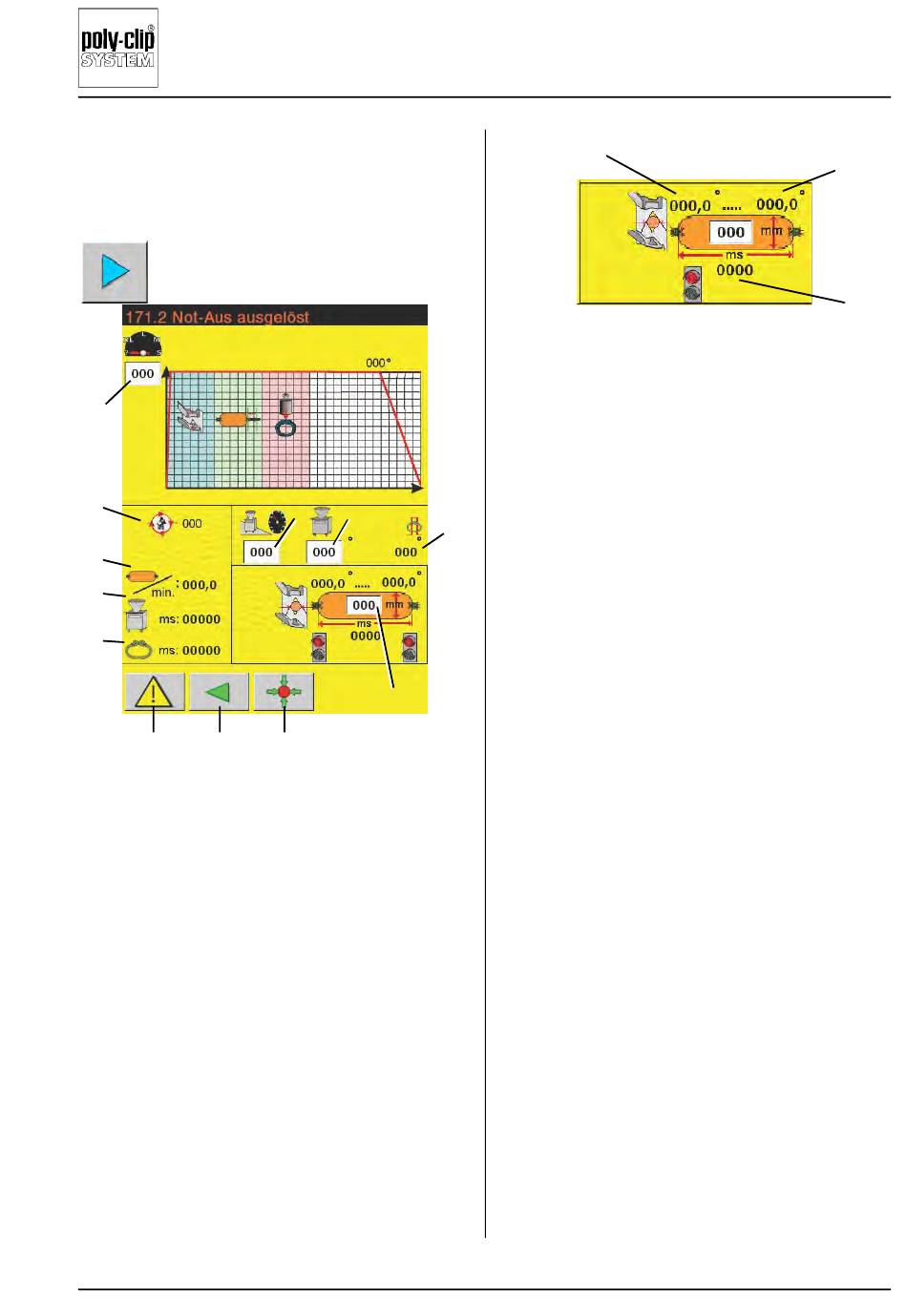

Bild 4-57 Geschwindigkeitsprofil bei Betriebsart
Durchlauf
1 Eingabefeld: Geschwindigkeit während des Clip-
vorgangs
2 Anzeigefeld: Aktueller Maschinendrehwinkel
3 Anzeigefeld: Portionen / Minute
4 Anzeigefeld: Zeitfenster zwischen dem Zeitpunkt,
an dem der Füller eingeschaltet wird und dem
Zeitpunkt, an dem der Füller den Clipimpuls gibt
5 Anzeigefeld: Zeitfenster zwischen dem Zeitpunkt,
an dem der Füller den Clipimpuls gibt und dem
Zeitpunkt, an dem der Füller eingeschaltet wird
6 Umdrehungen während des Füllvorgangs
7 Eingabefeld: Maschinendrehwinkel, bei dem der
Füller startet
8 Anzeigefeld: Maschinendrehwinkel, in dem der
Clipimpuls eingetroffen ist
9 Eingabefeld: Soll-Kaliber des Produkts
DE/07-2017
6 7
9
12
TSCA 120-M/160-L
A
Bild 4-58 Vergrößerter Ausschnitt des Eingabefelds
für das Soll-Kaliber des Produkts
A Position beim Öffnungsvorgang des Verdrängers,
ab welcher der Verdränger so weit geöffnet ist, dass
das eingegebene Kaliber durch die Verdrängeröff-
nung passt
B Position beim Verschließvorgang des Verdrängers,
ab welcher der Verdränger so weit geschlossen ist,
dass das eingegebene Kaliber nicht mehr durch die
8
Verdrängeröffnung passt
C Laufzeit, die dem Kaliber bei der vorgegebenen Ge-
schwindigkeit zur Verfügung steht
• Hinweis
Die Werte A bis C (Bild 4-58) sind Werte, die vom Ma-
schinenprogramm auf Basis des von Ihnen eingege-
benen Soll-Kalibers errechnet und an dieser Stelle
angezeigt werden. Sie sollen Ihnen zur besseren Ein-
stellung Ihres Füllsystems dienen.
10 Meldesymbol und Symbolauswahltaste - Fehler-
meldeanzeige
11 zurück
12 zurück zur Basisauswahlmaske -
Einrichter - Ebene
Anzeige- und Bedienungselemente
B
C
