Warnung: Quetschgefahr und
Gefahr von Schnittverletzungen im
Verschließ- und Verdrängerbereich
Im Verschließ- und Verdrängerbereich drohen Ihnen
Quetschungen und Schnittverletzungen.
• Nicht in den Gefahrenbereich greifen.
• Die Maschine darf gleichzeitig immer nur von einer
Person bedient werden.
- Die Taste Automatik-Ein und gleichzeitig die
Zweihandtaste drücken. Tasten gedrückt halten bis
die Bewegung beendet ist. Die Maschine befindet
sich jetzt wieder in Grundposition.
- Obere Schutzklappe schließen.
Inbetriebnahme
5-6
TSCA 120-M/160-L
5.7 Spreizung ändern (manuell)
- Bei geschlossener Sicherheit die Maschine in die
Grundposition bringen.
- Taste „Clipladeposition/ Wechselposition" in der Ba-
sismaske drücken (Bild 5-12).
Bild 5-12
Warnung: Quetschgefahr und Gefahr
von Schnittverletzungen im
Verschließ- und Verdrängerbereich
Im Verschließ- und Verdrängerbereich drohen Ihnen
Quetschungen und Schnittverletzungen.
• Nicht in den Gefahrenbereich greifen.
• Die Maschine darf gleichzeitig immer nur von einer
Person bedient werden.
- Bei geschlossener Sicherheit die Taste Stempel-
Wechselposition (2, Bild 5-13) drücken.

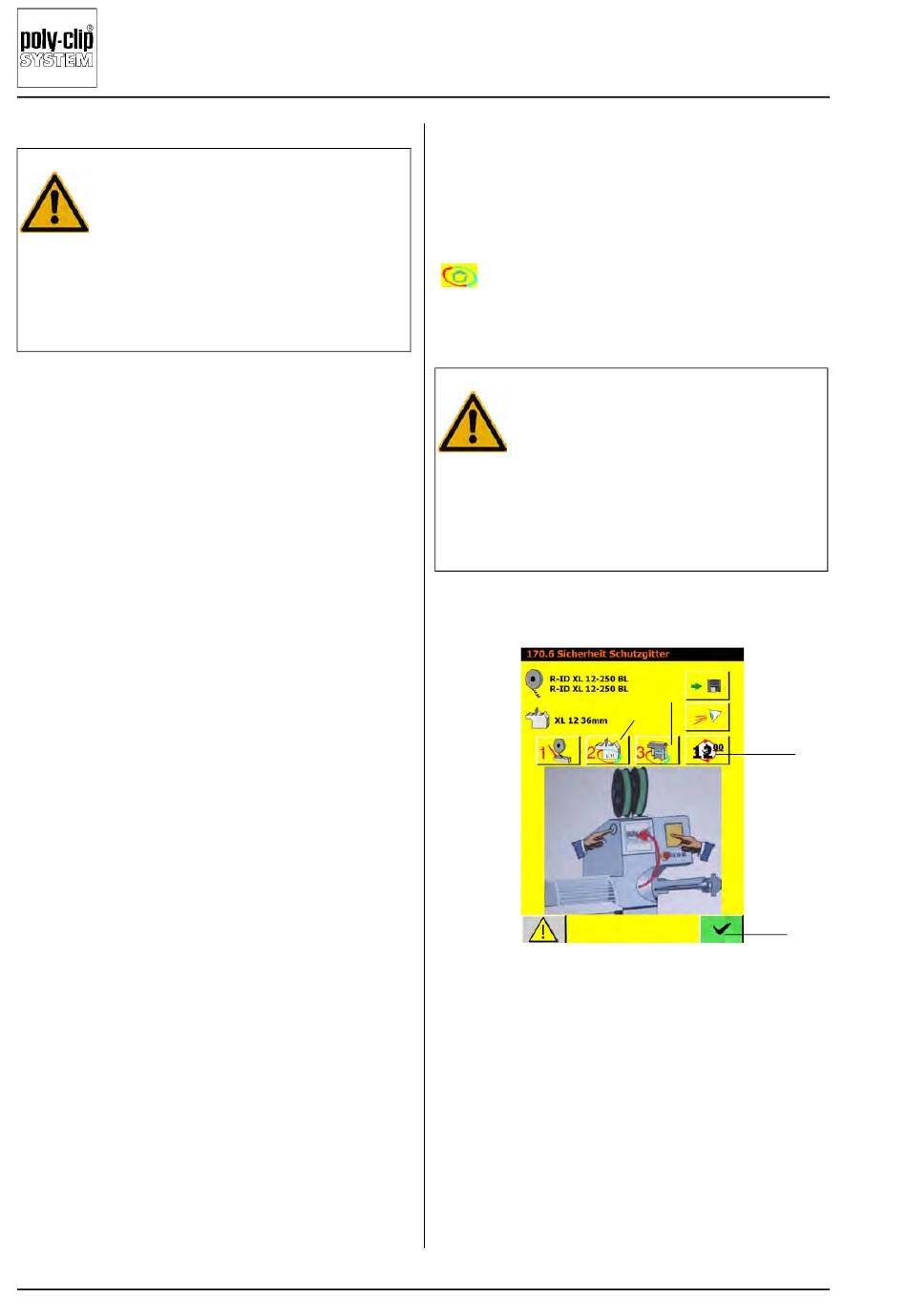

Bild 5-13 1 Taste Matrizen-Wechselposition
2 Taste Stempel-Wechselposition
3 12-Uhr-Taste
4 Maske verlassen
- Obere Schutzklappe öffnen.
- Transportband abschwenken.
- Matrize und Stempel gemäß Kapitel 5.5 austau-
schen.
2
1
DE/07-2017
3
4
