4.5.16 Folienbruch
1
3
2
4
7
8

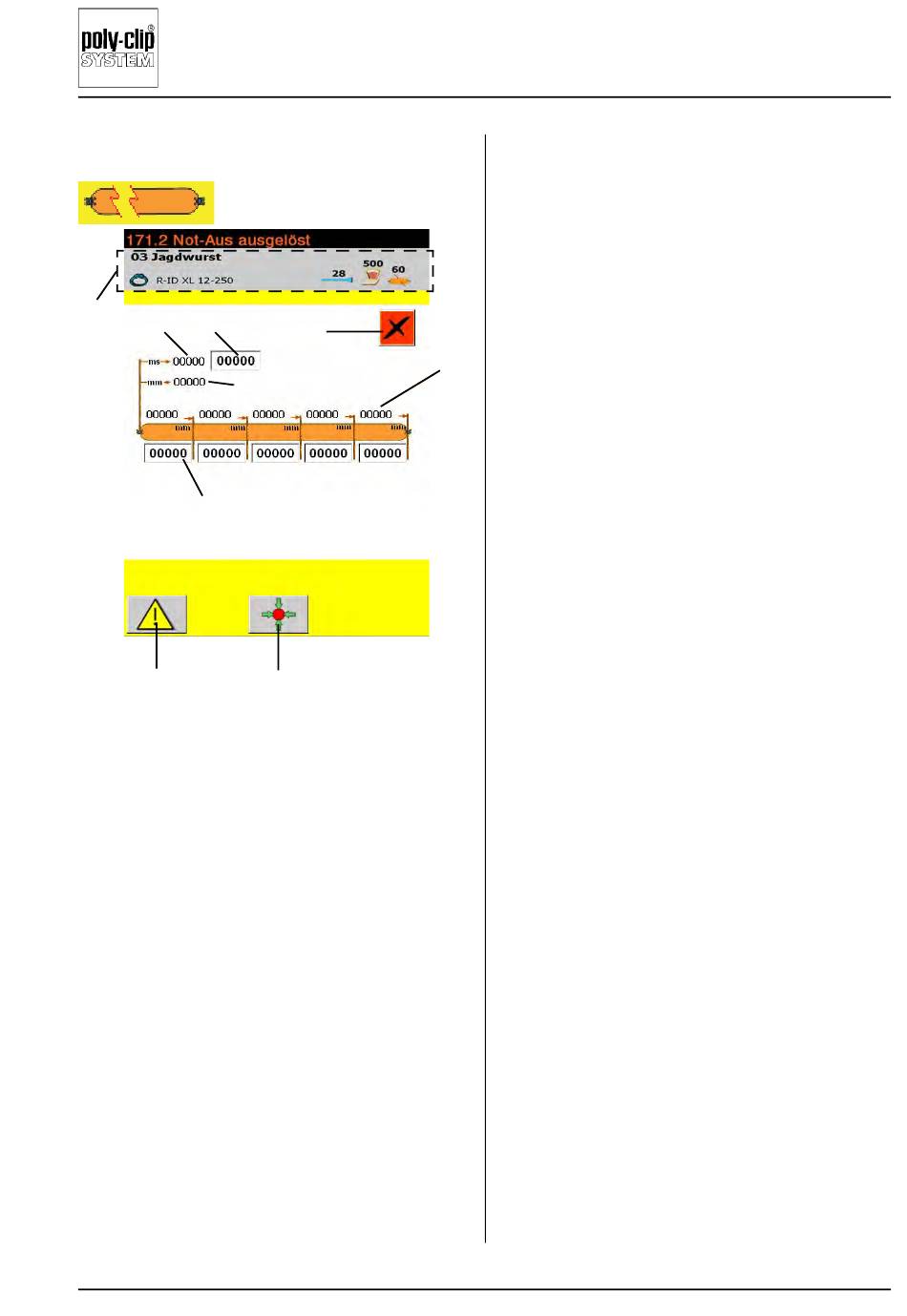

Bild 4-61
Maske Folienbruch
1
Anzeige aktuelle Produktdaten
2
Ist-Wert-Anzeige: Füllzeit
3
Feld hat hier keine Verwendung.
4
Ist-Wert-Anzeige: Portionslänge
5
Folienbruchüberwachung
Funktion aktivieren (Häkchen auf grünem Grund)/
Funktion deaktivieren (Kreuz auf rotem Grund)
6
Ist-Wert-Anzeigen der Zeit, in der der entspre-
chende Abschnitt Folie abgezogen wurde
7
Eingabefeld: Soll-Werte der Zeit, in der der ent-
sprechende Abschnitt Folie abgezogen sein
muss.
Die Portionslänge wird in 5 Abschnitten über-
wacht. Für jeden der 5 Abschnitte wird eine Zeit
eingegeben, innerhalb der der entsprechende
Abschnitt gefüllt sein muss. Wenn in der jeweili-
gen Zeit nicht die entsprechende Folienlänge ab-
gezogen wird, dann erkennt die Steuerung einen
Folienbruch und stoppt den Füller bzw. die Do-
sierpumpe.
DE/07-2017
5
9
TSCA 120-M/160-L
8
Meldesymbol und Symbolauswahltaste - Fehler-
meldeanzeige
9
Zurück zur Basisauswahlmaske der Einrichter-
ebene
4.5.16.1Folienbruchkontrolle einstellen
Die Soll-Länge der Portion ist abhängig vom Kaliber
und der Füllmenge. Nur bei der Betriebsart „Portions-
länge steuert Clipmaschine/Füller" geben Sie selbst
die Soll-Länge der Portion je nach Betriebsart des
Clipmodus in den Masken Bild 4-49 oder Bild 4-50
6
ein.
Die Ist-Wert-Anzeigen der Füllzeit, der Portionslänge
und der Abschnittslänge (siehe 2, 4 und 6, Bild 4-61)
funktionieren auch dann, wenn die Funktion ausge-
schaltet ist.
- Lassen Sie die Funktion Folienbruchkontrolle zu-
nächst ausgeschaltet und produzieren Sie Testporti-
onen.
- Nutzen Sie die so erhaltenen Testwerte zur Festle-
gung der Grenzwerte für die Folienbruchkontrolle in
Feld 7, Bild 4-61.
Die Grenzwerte in Feld 7 sollten größer als die in
Feld 6 gemessenen Werte eingestellt werden, damit
die Folienbruchkontrolle nicht schon bei normalen
Schwankungen der Füllzeit anspricht.
Anzeige- und Bedienungselemente
4-41
