4.6.1 Drehwinkel für Maschinenfunktionen
und Zusatzgeräte einstellen
1
4
5

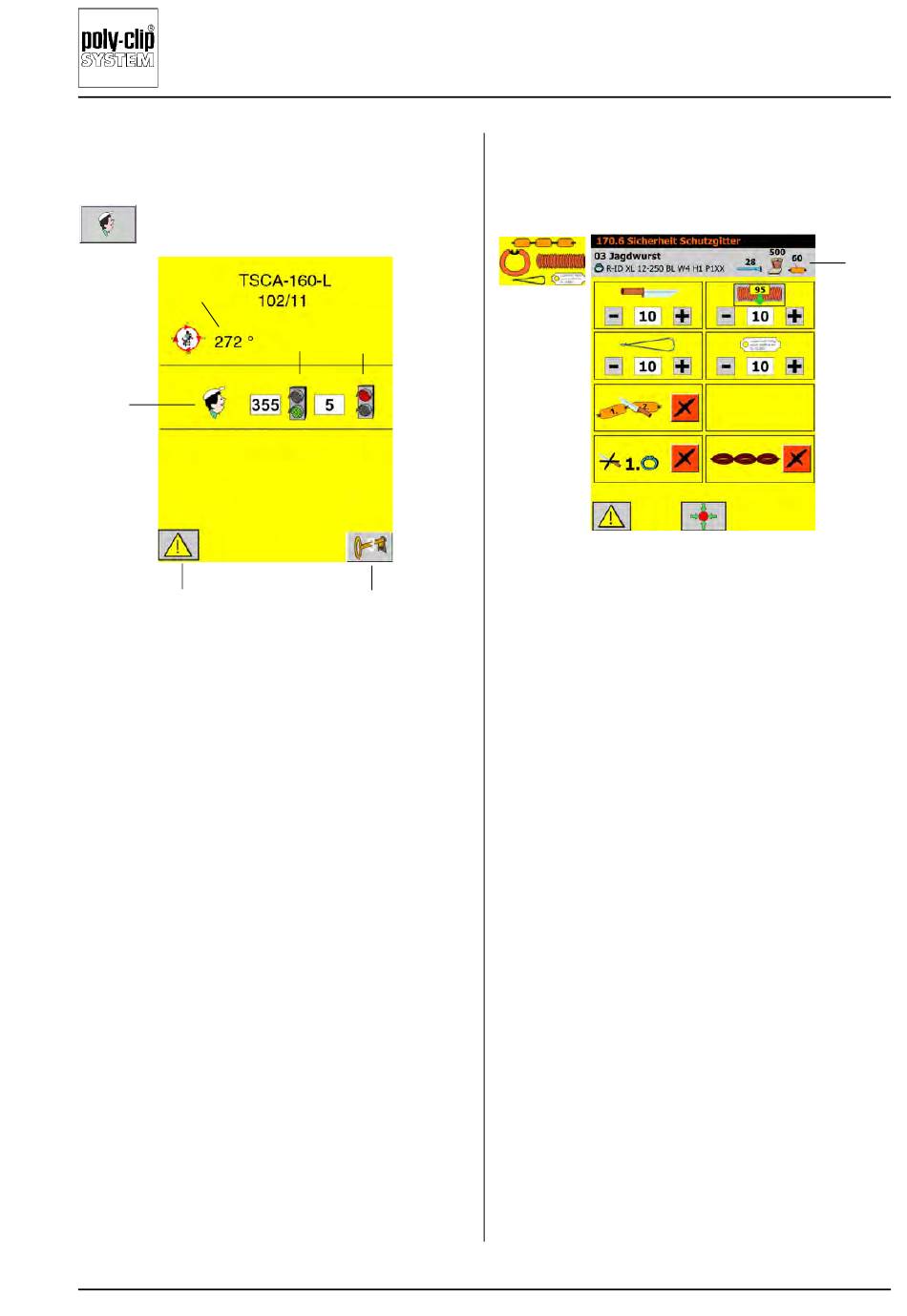

Bild 4-68
1 Anzeige des aktuellen Maschinendrehwinkels
2 Unter der grünen Ampel werden die Einschalt-
drehwinkel angezeigt und eingestellt
3 Unter der roten Ampel werden die Ausschaltdreh-
winkel angezeigt und eingestellt
4 Nur bei installierter Option:
Frei programmierbare Nocke für beliebige An-
wendungen
5 Meldesymbol und Symbolauswahltaste - Fehler-
meldeanzeige
6 Symbolauswahltaste - Wechsel Benutzerebene
DE/07-2017
2
3
6
TSCA 120-M/160-L
4.6.2 Beispiel: Produktprogramm erstellen
und speichern
1) Zählereinstellungen überprüfen / ändern
Bild 4-69 Messer, Raupe, Ringe
1 Produktdaten anzeigen
Anzeige- und Bedienungselemente
1
