CAME ZLX24SA Montageanleitung

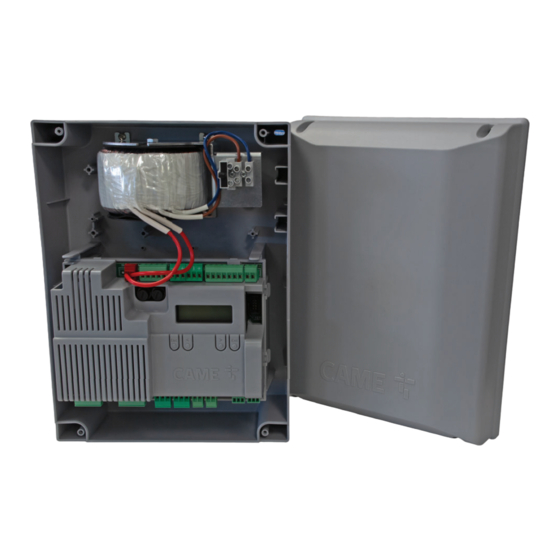

Steuereinheit für 24 v getriebemotoren
Vorschau ausblenden Andere Handbücher für ZLX24SA:
Inhaltsverzeichnis

Werbung

Quicklinks

Steuereinheit für 24 V Getriebemotoren
FA01675-DE
ZLX24SA
ZLX24SR
MONTAGEANLEITUNG
DE
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAME ZLX24SA

Inhaltszusammenfassung für CAME ZLX24SA

  • Seite 1 Steuereinheit für 24 V Getriebemotoren FA01675-DE ZLX24SA ZLX24SR MONTAGEANLEITUNG Deutsch...

  • Seite 2: Allgemeine Hinweise Für Den Techniker

    Konformität der Endmontage gemäß der Maschinenrichtlinie 2006/42/ EG und den einschlägigen harmonisierten technischen Normen zu gewährleisten, sind im CAME Gesamtkatalog oder auf der Website www.came.com. aufgeführt. • Überprüfen, dass der angegebene Temperaturbereich für den Montageort geeignet ist. • Darauf achten, dass das Produkt am Aufstellort nicht durch direkte Wasserstrahlen (Bewässerungsanlage, Hochdruckreiniger usw.) befeuchtet wird.

  • Seite 3: Normen Und Den Grundlegenden Anforderungen Der Maschinenrichtlinie 2006

    • Bevor Sie mit der Installation beginnen, erst prüfen, dass das angetriebene Teil in guter Verfassung ist und sich ordnungsgemäß öff net und schließt. • Der Antrieb darf nicht für Tore mit Fußgängertor eingesetzt werden, es sei denn, dass der Torlauf nur mit gesichertem Fußgängertor aktiviert werden kann. • Darauf achten, dass während der Betätigung des angetriebenen Teils keine Quetschgefahr zwischen dem Teil und dem umliegenden Mauerwerk besteht.

  • Seite 4: Abbau Und Entsorgung

    Came enthalten. ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt...

  • Seite 5: Angaben Und Informationen Zum Produkt

    Beschreibung 801QA-0060 ZLX24SA - Mehrfunktions-Steuereinheit (Spannungsversorgung 230 V AC) für zweifl ügelige Drehtore zu 24 V, mit grafi schem Programmier- und Anzeigedisplay, Selbsttest der Sicherheitsgeräte, Adaptive Speed & Torque Technology, CXN BUS, 4 Sicherheitseingängen und Speicherplatz für bis zu 1000 Benutzer.

  • Seite 6: Beschreibung Der Bestandteile

    Klemmleiste für über BUS angeschlossene Zusatzgeräte Anschlussklemmleiste für Sicherheitsgeräte Anschlussklemmleiste, Mikro-Endschalter und/oder Klemmleiste für Ausgangskontakt B1-B2 Encoder Steckplatz für Memory Roll Anschlussklemmleiste, Antrieb mit Encoder oder mit Steckplatz für CAME KEY Bremstaste und Elektroschloss Display Schmelzsicherung, Zusatzgeräte Programmiertasten Sicherung für Steuerung Steckplatz für RSE-Platine Anschlussklemmleiste für Warngeräte...
  • Seite 7 Optionale Zusatzteile RGSM001 Modul (806SA-0010) RLB Platine für Batterieladegerät (002RLB) SMA Modul (009SMA) ZLX24S kann zwei Arten von Notbatterien, die auf einer externen Platine installiert sind, verwenden: - Zwei 7 Ah-Batterien (846XG-0030), um alle von der Steuerung vorgesehenen Motoren zu steuern.

  • Seite 8: Abmessungen

    Abmessungen...

  • Seite 9: Kabeltypen Und Mindeststärken

    Für den Anschluss von in dieser Anleitung nicht berücksichtigten Produkten, gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen. Zum Anschluss des Encoders ein Kabel vom Typ FRORPU 3 x 0,5mm2 oder ein auf Anfrage von CAME geliefertes Kabel (Artikelnummer 801XA-0020) verwenden.
  • Seite 10 INSTALLATION Vorbereitung der Steuereinheit...
  • Seite 11 Befestigung der Steuereinheit DIN-Schiene Standard...

  • Seite 12: Verdrahtung

    VERDRAHTUNG Vorbereitung der Stromkabel Die Verdrahtung gemäß den derzeit geltenden Vorschriften durchführen. Zum Anschluss der Geräte an die Steuertafel Kabeldurchführungen verwenden. Eine davon ist ausschließlich für das Netzkabel zu verwenden.

  • Seite 13: Spannungsversorgung

    Spannungsversorgung Netzanschluss (230/120 V AC - 50/60 Hz) F - Netzsicherung L - Phasenleiter N - Neutralleiter Erdungskabel Der Kabelbinder ist nicht im Lieferumfang enthalten. Für spätere Anschlüsse, die Steuerung neu positionieren und die Platinenabdeckung entfernen.
  • Seite 14 10 - E 26 AC Status-LED 10 - 5 26 AC Die Ausgangsspannung beträgt bei Batteriebetrieb (sofern vorhanden) 24 V DC. Betriebsspannung Gerät Ausgang Leistung (W) AUX-Kontakt B1 - B2 24 (24V AC/DC) CXN BUS 15 DC Nur BUS-Zusatzgeräte von Came anschließen.
  • Seite 15 Motoren M1 =Motor mit Aufl aufverzögerung M2 =Motor mit Zulaufverzögerung Bei Anlagen mit nur einem Motor, werden die elektrischen Anschlüsse am Motor (M2) vorgenommen. Antriebe mit Encoder E1 - E2 - M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB FC2 FA2 F FC1 FA1 F FROG-A24E / FERNI / FERNI-V / F4024E / F4024EP...
  • Seite 16 M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB ATS / AXO / FTX / FAST-70 / AMICO / AXI M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB STYLO-RME M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB STYLO-ME...
  • Seite 17 Antriebe mit Bremstaste FC1 FA1 F FC2 FA2 F M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB A3024N / A5024N E1 - E2 - M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB FC1 FA1 F FC2 FA2 F FROG-A24 E1 - E2 - M1 N1 ENC1 EB1+VB M2 N2 ENC2 EB2+VB...
  • Seite 18 Antriebe ohne Encoder M2 N2 ENC2 EB2+VB M1 N1 ENC1 EB1+VB...
  • Seite 19 Geräte mit BUS CXN-System Beim CXN-System von CAME handelt es sich um einen nicht gepolten 2-Draht-BUS, an den alle mit CAME kompatiblen Geräte angeschlossen werden können. Der BUS-Anschluss kann als Kette, Sternnetz oder gemischtes System aufgebaut sein. Nachdem Sie die Anlage verdrahtet und die jeweilige Adresse aller Geräte eingerichtet haben, können Sie am Bedienfeld die Funktionen aller Zusatzgeräte einstellen.
  • Seite 20 Befehlsgeräte STOPP-Taster (NC-Kontakt) Torlauf wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen. Wenn er verwendet wird, den Kontakt während der Programmierung aktivieren. Befehlsgeber (Kontakt NO) NUR AUF Bei aktiviertem [TOTMANNBETRIEB] muss das Steuergerät im AUF-Modus angeschlossen werden. Befehlsgeber (Kontakt NO) TEILÖFFNUNG oder FUSSGÄNGERÖFFNUNG Siehe Funktion [Einstellung Teilöff nung].
  • Seite 21 Warngeräte Blinkleuchte Blinkt während sich der Antrieb öff net und schließt. Zusatzleuchte Sorgt für eine bessere Beleuchtung des Fahrbereichs. Siehe Funktion [Zusatzleuchte]. Status-LED Zeigt den Status des Antriebs an. Siehe Funktion [Tor auf-Anzeige]. 10 11 E E3 5...
  • Seite 22 Sicherheitsgeräte Während der Programmierung, die Aktion, die das am Eingangskontakt angeschlossene Gerät durchführen soll, konfi gurieren. Sicherheitsgeräte an CX und/oder CY und/oder CZ und/oder CK anschließen. Wenn die Kontakte verwendet werden, CX CY CZ CK müssen diese bei der Programmierung konfi guriert werden. Bei Systemen mit mehreren Lichtschrankenpaaren, siehe die Anleitung des entsprechenden Zusatzgeräts.
  • Seite 23 DXR - DLX Lichtschranken DXR - DLX Lichtschranken Standardverbindung Anschluss mit Sicherheitstest Siehe Funktion [Sicherheitstest]. 10 TS 2 CX CY CZ CK 10 11 E E3 5 10 TS 2 CX CY CZ CK 10 11 E E3 5 10 11 OUT 10 11 OUT 10 11 SY 10 11 SY...

  • Seite 24: Programmierung

    PROGRAMMIERUNG Beschreibung der Programmiertaster Mit ESC Mit der ESC-Taste können Sie: Aus dem Menü aussteigen Änderungen abbrechen Zum vorherigen Bildschirm zurückkehren Den Antrieb stoppen Mit den Tasten < > Mit den Tasten < > können Sie: Die Menüpunkte durchscrollen Einen Wert erhöhen/senken Mit ENTER Mit der ENTER-Taste können Sie: In Menüs einsteigen...

  • Seite 25: Zeichenerklärung Display

    Zeichenerklärung Display Der Encoder ist deaktiviert. Die Funktion [Schließkrafttest] ist eingeschaltet. Der Antrieb hat beim Tor-Schließen ein Hindernis erfasst. Der Antrieb hat beim Tor-Öff nen ein Hindernis erfasst. Der Antrieb hat beim Tor-Schließen zwei Hindernisse erfasst. Die am Display angezeigte Zahl hängt von der Anzahl der erfassten Hindernisse ab. Wenn die maximale Anzahl an Hinderniserfassungen erreicht wird, stoppt der Antrieb und am Display wird eine Fehlermeldung angezeigt.
  • Seite 26 Grafische Darstellung der Geschwindigkeiten, Verzögerungen und Annäherung eines Torflügels Zulauf-Endschalter Aufl aufgeschwindigkeit Aufl auf-Endschalter Zulaufgeschwindigkeit Langsamlaufpunkt im Aufl auf Langsamlauf in Auf-Richtung Langsamlaufpunkt im Zulauf Langsamlauf in Zu-Richtung Annäherungspunkt im Aufl auf Annäherungsgeschwindigkeit (feste) Annäherungspunkt im Zulauf Reversierungsbereich bei Hinderniserfassung Laufunterbrechungsbereich bei Hinderniserfassung Grafische Darstellung der Geschwindigkeitskurven bei Torlauf, Abbremsung und Annäherung.

  • Seite 27: Funktionsmenü

    Keine Nutzung des Abbremsbereichs (Abbremsbereich = 0) Auf- bzw. Zulaufgeschwindigkeit Annäherungsgeschwindigkeit (feste) Empfi ndlichkeit der Hinderniserfassung während des Torlaufs Aufl auf- bzw. Zulauf-Endschalter Annäherungspunkt in Auf- bzw. Zu-Richtung Virtueller Encoder Bei Antrieben ohne Encoder bzw. mit deaktiviertem Encoder erfolgt die Torlaufkontrolle über einen VIRTUELLEN ENCODER. Die Laufwegeinstellung muss IMMER, wie bei einem Motor mit Encoder, durchgeführt werden.
  • Seite 28 Stufe 1 Stufe 2 Stufe 3 Stufe 4 Konfi guration Motoreinstellung Motorenzahl Motortyp Encoder Abbremsung Endschalter-Funktion Eingänge NC/NO Motortest Laufwegeinstellung Motorleistung M1 einrichten Motortyp Encoder Endschalter-Funktion Eingänge NC/NO M2 einrichten Motortyp Encoder Endschalter-Funktion Eingänge NC/NO...
  • Seite 29 Laufwegeinstellung Aufl aufgeschwindigkeit Zulaufgeschwindigkeit AST-Laufwegsteuerung Einstellung der Teilöff nung Annäherungsber. Auf Annäherungsber. Zu Langsamlaufpunkt im Aufl auf Langsamlaufpunkt im Zulauf Langsamlaufgeschwindigkeit im Aufl auf Langsamlaufgeschwindigkeit im Zulauf AST Langsamlaufsteuerung Stoßprüfungen M1 einrichten Aufl aufgeschwindigkeit Zulaufgeschwindigkeit Annäherungsber. Auf Annäherungsber. Zu Langsamlaufpunkt im Aufl auf Langsamlaufpunkt im Zulauf Langsamlaufgeschwindigkeit im Aufl...
  • Seite 30 M2 einrichten Aufl aufgeschwindigkeit Zulaufgeschwindigkeit Annäherungsber. Auf Annäherungsber. Zu Langsamlaufpunkt im Aufl auf Langsamlaufpunkt im Zulauf Langsamlaufgeschwindigkeit im Aufl auf Langsamlaufgeschwindigkeit im Zulauf Kabelgebundene Notstopp Sicherheitsgeräte Sicherheit CX CY Eingangskontakt Eingang CZ Eingangskontakt CK Sicherheitstest RIO Sicherheitsgeräte RIO ED T1 RIO ED T2 RIO PH T1 RIO PH T2...
  • Seite 31 Funktionen Elektroschloss Druckstoß im Zulauf Druckstoß Hindernis entfernen Ausgang B1-B2 Totmannbetrieb Zeiten Aufhaltezeit vor Autozulauf Teilweiser Autozulauf Aufl aufverz. von M1 Zulaufverz. von M2 Lampensteuerung Tor auf-Anzeige Zusatzleuchte Orientierungszeit Vorblinkdauer Blinkleuchte BUS Modus Farbe beim Öff nen Farbe beim Schließen Farbe Vorblinken Meldet Fehler Lichter BUS-Geräte...
  • Seite 32 Infos FW-Version Status BUS-Geräte Betriebszyklenzähler Wartung einstellen Wartungsreset Fehlerliste Timerverwaltung Uhrzeit aufrufen Uhrzeit einstellen Automatische Sommerzeit Uhrzeit-Format Neuen Timer einrichten Aufl auf Anfangszeit Endzeit Wochentage Teilöff nung Anfangszeit Endzeit Wochentage Ausgang B1-B2 Anfangszeit Endzeit Wochentage Timer löschen Sprache Passwort Passwort aktivieren Passwort löschen Passwort ändern...
  • Seite 33 Funktionsmenü Motorenzahl Legt die Anzahl der Motoren fest, mit denen das Tor angetrieben wird. Konfi guration> Motorenzahl M1+M2 (Werkseinstellung) Motoreinstellung Motortyp Den auf M1 und M2 installierten Antriebstyp einstellen. Wenn für M1 ein anderer Wert als für M2 eingestellt wurde, wird hier nur der Wert für M2 angezeigt. Konfi...
  • Seite 34 Endschalter-Funktion Die Funktion der Eingangskontakte für Langsamlauf-/Endschalter wird eingestellt. Die Funktion ist nur in Motoren, die sie verwenden, sichtbar. Wenn für M1 ein anderer Wert als für M2 eingestellt wurde, wird hier nur der Wert für M2 angezeigt. Nach einer Änderung der Funktion der Eingangskontakte für Langsamlauf-/Endschalter muss eine neue Einstellung [Funktion Laufwegeinstellung] durchgeführt werden.
  • Seite 35 Motorleistung Der Leistungsbereich der an M1 und M2 angeschlossenen Antriebe wird eingestellt. Dieser Parameter wird nur bei einem allgemeinen Antrieb verwendet [Funktion Motortyp ist auf allgemeiner gestellt]. Konfi guration> Motorleistung Mindestleistung [bis 120 W] Motoreinstellung Mittlere Leistung (Standard) [bis 200W] Höchstleistung [über 200W] M1 einrichten Sie können einige der zuvor beschriebenen Parameter nur für M1 verändern (sofern M1 sich von M2 unterscheidet).
  • Seite 36 AST-Laufwegsteuerung Die Empfi ndlichkeit der Hinderniserfassung (in Prozenten) während des Torlaufs wird eingestellt. Konfi guration> AST-Laufwegsteuerung Deaktiviert (Werkseinstellung) Laufwegeinstellung Höchste Schiebekraft und niedrigste Empfi ndlichkeit der Hinderniserfassung. Minimum Mittel Maximum* (*) Geringste Schiebekraft und höchste Empfi ndlichkeit der Hinderniserfassung. Individuell Individueller Zulauf Individueller Aufl...
  • Seite 37 Langsamlaufpunkt im Aufl auf Einstellung des Langsamlaufs in Auf-Richtung von M1 und M2, in Prozenten zum gesamten Laufweg. Wenn für M1 ein anderer Wert als für M2 eingestellt wurde, wird hier nur der Wert für M2 angezeigt. Konfi guration> Langsaml.punkt Aufl auf Deaktiviert (Werkseinstellung) Laufwegeinstellung Zwischen 1% und 50%...
  • Seite 38 AST Langsamlaufsteuerung Die Empfi ndlichkeit der Hinderniserfassung (in Prozenten) während des Langsamlaufs wird eingestellt. Der Parameter wird nur dann verwendet, wenn der Abbremspunkt im Auf- oder im Zulauf aktiviert wurde. Konfi guration> AST Langsaml.steuerung Deaktiviert (Werkseinstellung) Laufwegeinstellung Höchste Schiebekraft und niedrigste Empfi...
  • Seite 39 Laufwegeinstellung von M1 Sie können einige der zuvor beschriebenen Parameter nur für M1 verändern (sofern M1 sich von M2 unterscheidet). Diese Funktion ist nur dann sichtbar, wenn unter [Funktion Motorenzahl] M1+M2 ausgewählt wurde. Konfi guration> Aufl aufgeschwindigkeit Siehe die für jede Funktion spezifi schen Laufwegeinstellung>...
  • Seite 40 Sicherheit CX, Sicherheit CY, Sicherheit CZ, Eingangskontakt CK Dem Eingang wird eine Funktion zugeordnet CX oder CY oder CZ oder CK Konfi guration> Sicherheit CX Deaktiviert (Werkseinstellung) Kabelgebundene CY Eingangskontakt C1 = Wiederaufl auf bei Zulauf (Lichtschranken) Sicherheitsgeräte Eingang CZ C2 = Wiederzulauf bei Aufl...
  • Seite 41 RIO ED T1 und RIO ED T2 Es ist möglich einem kabellosen Sicherheitsgerät eine der vorgesehenen Funktionen zuzuordnen. Die Funktion ist nur dann sichtbar, wenn die Schnittstellenplatine für RIO CONN vorhanden ist. Konfi guration> RIO ED T1 Deaktiviert (Werkseinstellung) RIO Sicherheitsgeräte RIO ED T2 P0 = Der Torlauf wird unterbrochen und ggf.
  • Seite 42 Elektroschloss Die Entriegelung des Elektroschlosses kann einem Schaltbefehl zugeordnet werden. Konfi guration> Elektroschloss Deaktiviert (Werkseinstellung) Funktionen geschlossen geöff net geöff net/geschl. Fortfahren Druckstoß im Zulauf Nach Erreichen des Endschalters im Zulauf drückt der Antrieb eine Sekunde lang gegen die Toranschläge. Konfi...
  • Seite 43 Autozulauf Die Aufhaltezeit vor dem Autozulauf nach Erreichen des Aufl auf-Endschalters oder nachdem die Lichtschranken einen Teilstopp [C3] bewirkt haben, wird eingestellt. Diese Funktion aktiviert sich nicht, nach Hinderniserfassung durch Sicherheitsgeräte, nach einem Notstopp, bei Stromausfall oder wenn eine Störung vorliegt. Konfi...
  • Seite 44 Zusatzleuchte Sie können die Betriebsweise der am Ausgangskontakt E3 angeschlossenen Leuchte auswählen. Konfi guration> Zusatzleuchte Deaktiviert (Werkseinstellung) Lampensteuerung Betriebszykluslampe - Das Licht bleibt während des gesamten Torlaufs eingeschaltet. Die Lampe bleibt ausgeschaltet, wenn die Aufhaltezeit vor dem Autozulauf nicht eingestellt wird. Orientier.leuchte - Die Leuchte schaltet sich ein, wenn ein Torlauf beginnt und bleibt auch danach noch eine Zeit lang eingeschaltet, die Dauer wird in der Funktion...
  • Seite 45 BUS-Blinkleuchte <Farbe beim Öff nen> Die Leuchtfarbe der BUS Blinkleuchte bei Toröff nung wird eingestellt. Die Funktion ist nur dann sichtbar, wenn eine BUS-Blinkleuchte angeschlossen ist. Während der Aufhaltezeit vor dem Autozulauf leuchtet die Blinkleuchte in derselben Farbe, wie beim Öff nen. Konfi...
  • Seite 46 BUS-Blinkleuchte <Fehlermeldung> Einstellung der Leuchtfarbe der BUS Blinkleuchte bei Fehlermeldung. Das Signal wird aktiviert, nachdem ein Torlaufbefehl übertragen wurde. Die Funktion ist nur dann sichtbar, wenn eine BUS-Blinkleuchte angeschlossen ist. Konfi guration> Meldet Fehler Deaktiviert (Werkseinstellung) Lampensteuerung> Weiß Blinkleuchte BUS Gelb Orange Lila...
  • Seite 47 Daten speichern Die Benutzer, Zeiteinstellungen und Konfi gurationen betreff enden Daten werden auf einem Speichergerät (Memory Roll) gespeichert. Diese Funktion ist nur dann sichtbar, wenn eine Memory Roll in die Steuerung gesteckt wird. Konfi guration> Daten speichern Externer Speicher Daten ablesen Die Benutzer, Zeiteinstellungen und Konfi...
  • Seite 48 Benutzer löschen Ein registrierter Benutzer wird gelöscht. Benutzerverwaltung Benutzer löschen Mit den Pfeiltastern die Nummer des Benutzers, der gelöscht werden soll, auswählen. Ansonsten können Sie den Benutzer auch auswählen, indem Sie einen Schaltbefehl über das verknüpfte Gerät übertragen. Mit ENTER bestätigen Bestätigen? NEIN Bestätigen? JA Alle löschen...
  • Seite 49 Betriebsweise ändern Die einem Benutzer zugewiesene Funktion wird geändert. Benutzerverwaltung Betriebsweise ändern Wählen Sie die Nummer des Benutzers, den Sie bearbeiten wollen, mit den Pfeiltasten aus. Ansonsten können Sie den Benutzer auch auswählen, indem Sie einen Schaltbefehl über das verknüpfte Gerät übertragen. Mit ENTER bestätigen.
  • Seite 50 Status BUS-Geräte Zeigt den Status aller Geräte an, die an den BUS angeschlossen werden können und von der verwendeten Firmware verwaltet werden. Zeichenerklärung <n> steht für die Gerätenummer. Infos Status BUS-Geräte Lichtschranken BUS <n> <n> reicht von 1 bis 8 Die folgenden Statusanzeigen sind möglich: Keine Kommunikation Sicherheitsvorr.
  • Seite 51 Wartungsreset Stellt Zähler zurück, Anzahl der Betriebszyklen Teilzählwerk. Infos Wartungsreset Bestätigen? NEIN Bestätigen? JA Fehlerliste Die letzten 8 erkannten Fehler werden angezeigt. Die Fehlerliste kann gelöscht werden. Infos Fehlerliste Mit den Pfeiltasten die Liste durchblättern. Zum Löschen der Fehlerliste wählen Sie [Fehler löschen] Mit ENTER bestätigen.
  • Seite 52 Neuen Timer einrichten Ermöglicht die Zeiteinstellung von einer oder mehreren unter den verfügbaren Aktivierungen. Timerverwaltung Neuen Timer einrichten Wählen Sie den gewünschten Schaltbefehl mit den Pfeiltasten aus. Aufl auf Teilöff nung Ausgang B1-B2 Mit ENTER bestätigen. Anfangszeit Stellen Sie die Anfangszeit der Funktionsaktivierung mit den Pfeiltasten ein.
  • Seite 53 Sprache Sie können die Sprache der Benutzeroberfl äche einstellen. Sprache Italiano (IT) English (EN) (Standard) Français (FR) Deutsch (DE) Español (ES) Português (PT) Русский (RU) Polski (PL) Românesc (RO) Magyar (HU) Hrvatski (HR) Yкраїнський (UA) Nederlands (NL) Passwort aktivieren Sie können ein vierstelliges Passwort einstellen. Das Passwort wird von jedem verlangt, der auf das Hauptmenü zugreifen möchte.

  • Seite 54: Daten Exportieren/Importieren

    Wenn die Steuerung zurückgesetzt wird, werden alle gespeicherten Benutzer, Zeiteinstellungen, Laufeinstellungen und sonstige Einstellungen gelöscht. Bei CAME KEY muss immer die neueste Firmware-Version der Platine installiert werden. Daten exportieren/importieren Die Benutzer und die Anlagenkonfi guration betreff enden Daten können auf einer MEMORY ROLL gespeichert werden.

  • Seite 55: Fehlermeldungen

    FEHLERMELDUNGEN Einstellfehler Motor M1 Einstellfehler Motor M2 Encodersignal nicht erfasst Sicherheitstest fehlgeschlagen Fehler, Betriebszeit Aufeinanderfolgende Hinderniserfassung im Zulauf Aufeinanderfolgende Hinderniserfassung im Aufl auf Höchstanzahl erkannte Hindernisse Keine oder unzureichende Spannungsversorgung des Motors Fehler der Endschalterkontakte oder beide Endschalter off en Handsender nicht kompatibel Kommunikationsstörung des kabellosen Systems Kabelloses System ist nicht konfi...

  • Seite 56: Verpackung Vorhandene Produktetikett Aufkleben

    Prüfen Sie, bevor Sie den Deckel schließen, ob die Kabeldurchführung abgedichtet ist, um das Eindringen von Insekten und Feuchtigkeit zu verhindern. HIER DAS AUF DER VERPACKUNG VORHANDENE PRODUKTETIKETT AUFKLEBEN CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940...
