CARTE DE COMMANDE
B
EDIENINGSPRINT
STEUERPLATINE
CANCELLI AUTOMATICI
FRANÇAIS
CARACTÉRISTIQUES GÉNÉRALES
DESCRIPTION CARTE DE COMMANDE

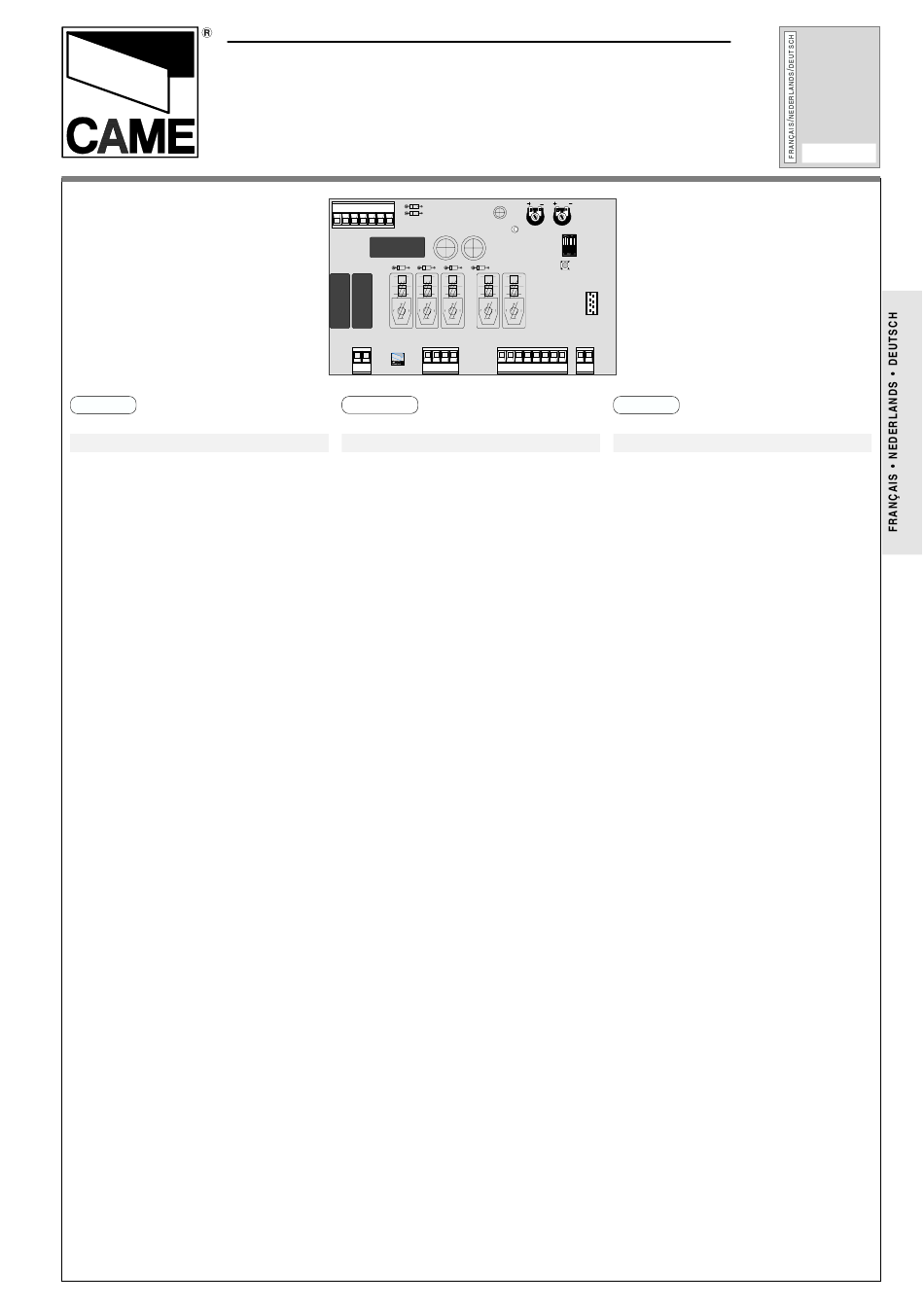

La carte de commande ZA5 sert à commander
une automation des portails à battant de la
série ATI, FERNI, FAST, KRONO et FROG,
alimentés à 230V avec une puissance jusqu'à
600W, fréquence 50÷60 Hz.
Conçue et construite entièrement par CAME
S.p.A.. La carte doit être placée et fixée dans
le boîtier en ABS (S4339 ou S4340) avec degré
de protection IP54, équipé d'une prise pour le
recyclage de l'air et d'un transformateur.
La carte doit être alimentée avec une tension
de 230V (c.a.) aux bornes L1-L2 et doit être
protégée à l'entrée par deux fusibles de ligne
de 5A. Les dispositifs de commande sont à
basse tension et sont protégés par un fusible
de 3.15A.
La puissance totale des accessoires (24V) ne
doit pas dépasser 20W.
SÉCURITÉ
Il est possible de brancher des photocellules
et de les programmer pour:
- Réouverture en phase de fermeture (2-C1),
les cellules photoélectriques provoquent
l'inversion de marche jusqu'à l'ouverture
complète si elles relèvent un obstacle durant
la phase de fermeture du portail;
- Stop total (1-2), arrêt du portail et
désactivation d'un éventuel cycle de fermeture
automatique; pour activer de nouveau le
mouvement, il faut agir sur les boutons-
poussoirs ou sur la radiocommande);
ACCESSOIRES POUVANT ÊTRE BRANCHÉS
- Clignotant de mouvement 25W max. (E1-W);
- Serrure électrique (11-ES);
- Carte radiofréquence «AF» (voir tableau
pag.5).
Z | Z |
SÉRIE SERIE BAUREIHE
.USI B ILE CENTRALINA 3.15A
.USI B ILI LINEA 5A
NEDERLANDS
ALGEMENE KENMERKEN
BESCHRIJVING BEDIENINGSKAST
Elektrische print met microprocessor voor motoren
op 230VAC monofasig; frequentie 50-60Hz, max.
vermogen 600W Aangepast voor automatisatie
van draaihekken van de serieATI-FERNI-FROG-
FAST-KRONO. De print is ontwikkeld en
gefabriceerd door CAME S.p.A. Ze moet in een
behuizing van ABS met luchtcirculatie en
transformator (S4339 of S4340) geplaatst worden.
De kast wordt op 230V gevoed op de klemmen L1
en L2 en is beveiligd met een zekering van 5A.
De bedieningsonderdelen zijn op lage spanning
(24V) en beveiligd door een zekering van 3.15A.
Totaal vermogen van de toebehoren mag niet meer
dan 20W bedragen.
Het is mogelijk om fotocellen aan te sluiten en te
programmeren voor :
-Heropenen tijdens sluitingsfase (2-C1), de
fotocellen zorgen voor omkering van het hekken
wanneer zij een obstakel detekteren tijdens de
sluitingsfase van het hekken.
-Totale stop (1-2), stoppen van hekken en
uitschakelen van eventuele cyclus van
automatische dichtloop; om de beweging terug
te activeren ,moet men een impuls geven op de
drukknop of afstandsbediening
MOGELIJKE AANSLUITINGEN VAN
Flitslamp 25W max. (E1-W)
-Frequentieprint AF (zie tabel p. 5)
-Elektrisch slot (11-ES)
Z
T.L. T.C.A.
1 2
QUADRO
COMANDO
ZA5
BEVEILIGING
TOEBEHOREN
ZA5
DEUTSCH
ALLGEMEINE MERKMALE
BESCHREIBUNG DES STEUERGERÄTS
Die Steuergeräts ZA5 ist für die Steuerung von
eins automatisch Flügeltoren der Baureihe ATI,
FERNI, FAST, KRONO und FROG mit einer
Versorgung von 230V und einer Leistung bis
zu 600W, Frequenz 50÷60 Hz, geeignet.
Entwurf und Konstruktion sind von der CAME
S.p.A.Die Karte wird eingeschoben und im
ABS-Kasten (S4339 oder S4340) mit
Schutzgrad IP54 sowie Anschluß für die
Luftrückführung und Transformator,
befestigt.Die Versorgung der Karte erfolgt
durch 230V-Sapnnung (a.c.) über die
Klemmen L1-L2 und ist am Eingang durch 2
5A-Sicherungen geschützt.
Steuervorrichtungen arbeiten
Unterspannung und sind durch eine 3.15A-
Sicherung geschützt. Die Gesamtleistung des
Zubehörs (24V) darf 20W nicht überschreiten.
SICHERHEITSVORRICHTUNGEN
Die Lichtschranken können für folgende
Funktionen angeschlossen bzw. vorbereitet
werden:
- Wiederöffnen beim Schließen (2-C1), die
Lichtschranken ermitteln ein Hindernis
während des schließens vom Tor und lösen
die Umkehr der Laufrichtung vom Tor aus, bis
dieses wieder vollständig geöffnet ist;
- Totalstop (1-2), sofortiger Stillstand
des Tores mit Ausschluß eventueller
Schließautomatik: Fortsetzung des Torlaufs
über Drucktaster- bzw. Funksendersteuerung;
ANSCHLIEßBARES ZUBEHÖR
- Blinkleuchte "Tor in Bewegung" 25W max.
(E1-W);
- Elektroschloß (11-ES);
- Funkfrequenz-Platine «AF» (siehe Tabelle
Seite 5)
