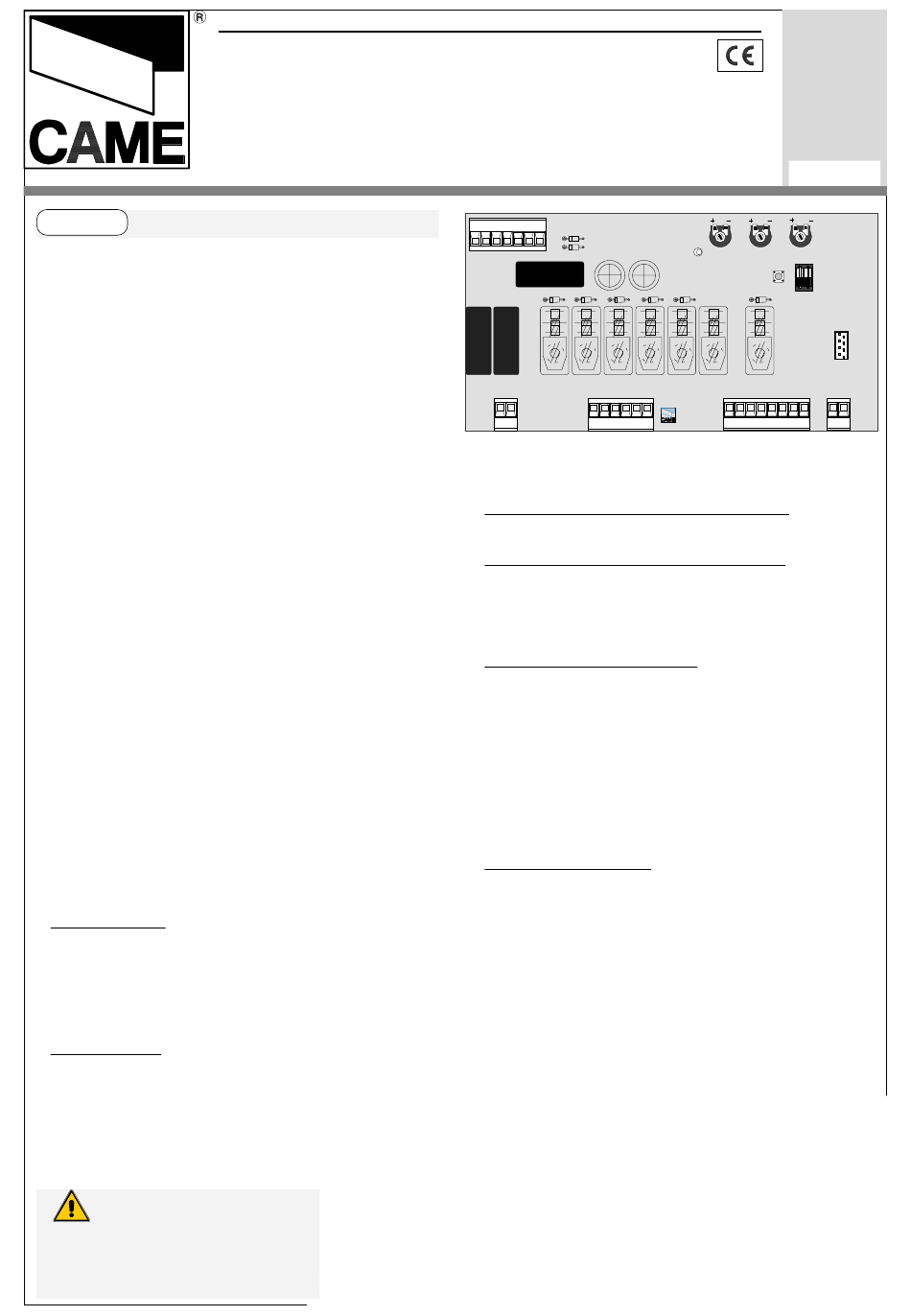

CAME Z serie Handbuch

CANCELLI AUTOMATICI
ITALIANO
CARATTERISTICHE GENERALI
Descrizione scheda comando

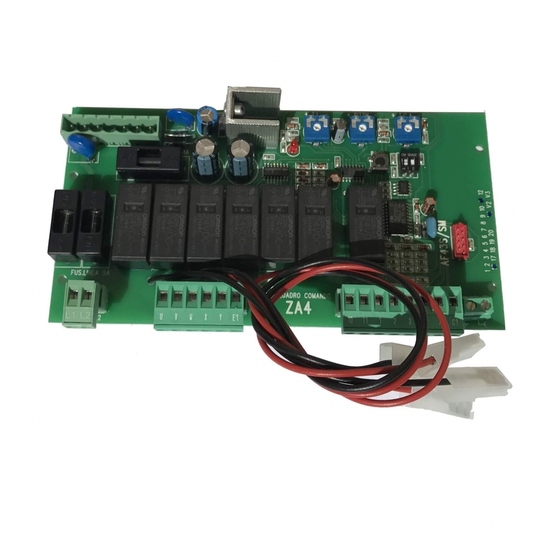

La scheda comando ZA4 è adatta al
comando di automazioni per cancelli a
battente della serie ATI, FERNI e
FROG, alimentati a 230V con potenza
fino a 600W, frequenza 50÷60Hz.
Progettata e costruita interamente
dalla CAME S.p.A., risponde alle
vigenti norme UNI 8612.
La scheda va inserita e fissata nel
contenitore in ABS (S4339 o S4340)
con grado di protezione IP54, dotato di
presa per il riciclo d'aria e completo di
trasformatore.
La scheda va alimentata con tensione
di 230V (a.c.) nei morsetti L1-L2 e
protetta in ingresso con due fusibili da
5A, mentre i dispositivi di comando a
bassa tensione sono protetti con
fusibile da 1A.
La potenza complessiva degli acces-
sori (24V) non deve superare i 20W.
Sicurezza
Le fotocellule possono essere collega-
te e predisposte per:
- Riapertura in fase di chiusura (2-C1),
le fotocellule rilevando un ostacolo
durante la fase di chiusura della porta,
provocano l'inversione di marcia fino
alla completa apertura;
- Stop totale (1-2), arresto della porta
con l'esclusione del ciclo di chiusura
automatica, per riprende-
re il movimento, agire
sulla pulsantiera o sul
radiocomando;
Attenzione! Prima di
intervenire all'interno del-
l'apparecchiatura, togliere
la tensione di linea.
Z | Z
SERIE SERIES
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
/ Z |
SÉRIE BAUREIHE
FUSIBILE CENTRALINA 1A
FUSIBILI LINEA 5A
Accessori collegabili
- Lampeggiatore di movimento, 25W
max collegarla ai morsetti E1-W.
- Scheda radiofrequenza «AF» (vedi
tabella pag.7).
- Chiusura automatica. Il temporizzato-
re di chiusura automatica si
autoalimenta a finecorsa apre. Il tempo
prefissato regolabile, è in ogni modo
subordinato all'intervento di eventuali
accessori di sicurezza e si esclude
dopo un intervento di "stop" o in
mancanza d'energia elettrica.
- "Uomo presente" . Funzionamento del
cancello mantenendo premuto il
pulsante (esclude la funzione del
radiocomando);
- Tempo lavoro;
- Ritardo chiusura del 2° motore (M2);
- Tempo chiusura automatica.
Z | Z
SERIE
ZA4
T.L. TR2M.
QUADRO COMANDO
ZA4
Altre funzioni
Regolazioni
Documentazione
Tecnica
S15
3.1
rev.
02/2001
©
CAME
CANCELLI
AUTOMATICI
319S15
T.C.A.
1 2
-1-
