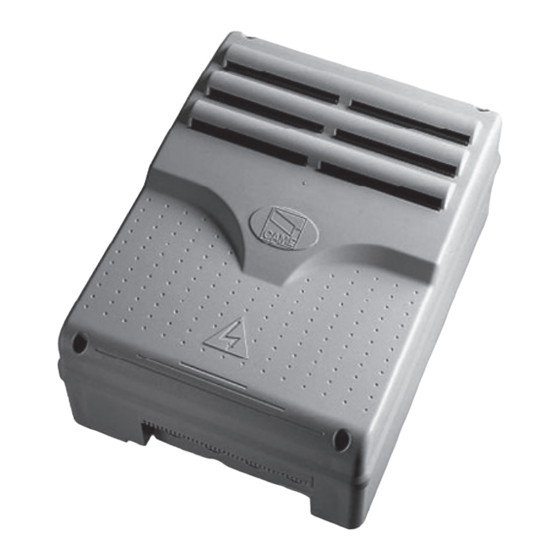

- Seite 1 STEUERUNG FA00993-DE FÜR 24 V ANTRIEBE ZL22N MONTAGEANLEITUNG DE Deutsch...
- Seite 2 ALLGEMEINE SICHERHEITSHINWEISE FÜR DEN INSTALLATEUR ⚠ Wichtige Sicherheitshinweise. ⚠ Die Anleitung genau befolgen, eine unsachgemäße Installation kann schwere Schäden verursachen. Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. • Der Hersteller haftet nicht für durch ungeeignete, unsachgemäße bzw.
- Seite 3 der Nähe derselben anbringen. • Sicher stellen, dass der Antrieb in angemessener Weise eingestellt wurde und dass die Sicherheits- und Schutzeinrichtungen sowie die manuelle Entriegelungseinheit ordnungsgemäß funktionieren. • Vor der Übergabe an den Benutzer überprüfen, ob die Anlage den harmonisierten Normen und den grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG entspricht.
-
Seite 4: Verwendungszweck
Sämtliche Anschlüsse werden durch Feinsicherungen geschützt. Verwendungszweck Die Steuerung ZL22N wurde für die Steuerung von 24 V Parkbügeln des Typs UNIPARK konzipiert. Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig. Technische Daten... -
Seite 5: Beschreibung Der Bestandteile
4 - Sicherung für Steuerung 13 - Signal-LED 5 - DIP-Schalter für Programmierung 14 - Strom-LED 6 - Programmiertaste 15 - Versorgungsklemmleiste 7 - Anschlussklemmleiste für Zusatzgeräte 8 - Anschlussklemmleiste für Antrieb 9 - Anschlussklemmleiste für Befehls- und Sicherheitsgeräte ZL22N... -
Seite 6: Allgemeine Montagehinweise
ALLGEMEINE MONTAGEHINWEISE ⚠ Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und, sofern vorhanden, die Batterien entfernen. Kabeltypen und Mindeststärken Kabellänge Anschluss < 20 m 20 < 30 m Spannungsversorgung Steuerung 230 V AC 2G x 1,5 mm 2G x 2,5 mm (1P+N) 24 V AC Antrieb 2G x 1,5 mm... - Seite 7 ❹ Die Scharniere zusammenbauen, dabei Druck ausüben. ❺ Die Scharniere in das Gehäuse stecken (wahlweise rechts oder links) und mit den enthaltenen Schrauben und Unterlegscheiben befestigen. ❻ Die Abdeckung in die Scharniere einrasten. Abdeckung schließen und mit den enthaltenen Schrauben befestigen ❼...
-
Seite 8: Verdrahtung
2 - Ausgang für Spannungsversorgung der Zusatzgeräte 24 V DC / AC - max. 25 W 3 - Eingang für Spannungsversorgung der Steuerung Funkbetrieb 4 - AFFunksteckmodul 5 - RG58 Antennenkabel Motoren 6 - Anschluss an UNIPARK 230V ZL22N ... - Seite 9 Betriebsweisen Betriebsart 1 (Werkseinstellung): 2-7 (NO) AUF-ZU und 2-1 (NC) STOPP. Betriebsart 2: 2-7 (NO) AUF und 2-1 (NO) ZU (empfohlen bei Mehrfachbefehlsgebern). Betriebsart ändern Die Steuerung einschalten, die Programmiertaste 10 Sek. lang drücken: - beim Wechsel von der Betriebsart 1 zur Betriebsart 2 blinkt die rote LED 2 Mal; - beim Wechsel von der Betriebsart 2 zur Betriebsart 1 blinkt die rote LED 1 Mal.
- Seite 10 Sicherheitsgeräte Lichtschranken Eingang für Lichtschranken oder Sicherheitsschleife. Wiederauflauf bei Zulauf. Während sich der Parkbügel schließt, bewirkt der sich öffnende Kontakt die Reversierung bis zur vollständigen Öffnung. ZL22 Bei Nichtverwendung des Sicherheitsgeräts den Eingang 2 - C1 überbrücken. 24V 15V 0V 10 11 10 11 FUSIBILE...
-
Seite 11: Einstellungen Und Funktionen
24V 15V 0V EINSTELLUNGEN UND FUNKTIONEN Einstellung der Empfindlichkeit des amperometrischen Sensors Einstellung der Empfindlichkeit des amperometrischen Sensors ⚠ Der vom Motor aufgenommene Strom ist proportional zur Leistung des Parkbügels. FUSIBILE FUSIBILE FUSIBILE LINEA 5A ACCS. CENTRALINA 315 mA 3,15 A-F FUSIBILE FUSIBILE FUSIBILE... -
Seite 12: Verwaltung Von Benutzern Mit Zugeordnetem Handsender
VERWALTUNG VON BENUTZERN MIT ZUGEORDNETEM HANDSENDER Vorher durchzuführen Prüfen, ob das RG58 Antennenkabel an die entsprechenden Klemmen angeschlossen ist und ob Funksteckmodul in den entsprechenden Steckplatz auf der Steuerung gesteckt wurde. Bevor das AF-Steckmodul aufgesteckt wird, MUSS DIE SPANNUNGSVERSORGUNG UNTERBROCHEN und, sofern vorhanden, die Batterien entfernt werden. -
Seite 13: Einen Einzelnen Benutzer Löschen
Einen einzelnen Benutzer löschen Den DIP 4 auf ON stellen. Die PROG Taste auf der Steuerung gedrückt halten. Die Programmier-LED blinkt. Innerhalb von 5 Sekunden den Handsendertaster des zu löschenden Benutzers drücken. Die LED bestätigt den Löschvorgang durch schnelles Blinken (eine Sekunde lang) und geht danach aus. Den DIP 4 wieder auf OFF stellen. -
Seite 14: Befestigung Der Antriebsabdeckung
ABSCHLIESSEND Befestigung der Antriebsabdeckung Nach der Verdrahtung und Inbetriebnahme, die Abdeckung aufstecken und mit den enthaltenen Schrauben befestigen. ABBAU UND ENTSORGUNG Vor der Entsorgung ist es empfehlenswert, sich über die am Installationsort geltenden Vorschriften zu informieren. Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden. - Seite 16 CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
