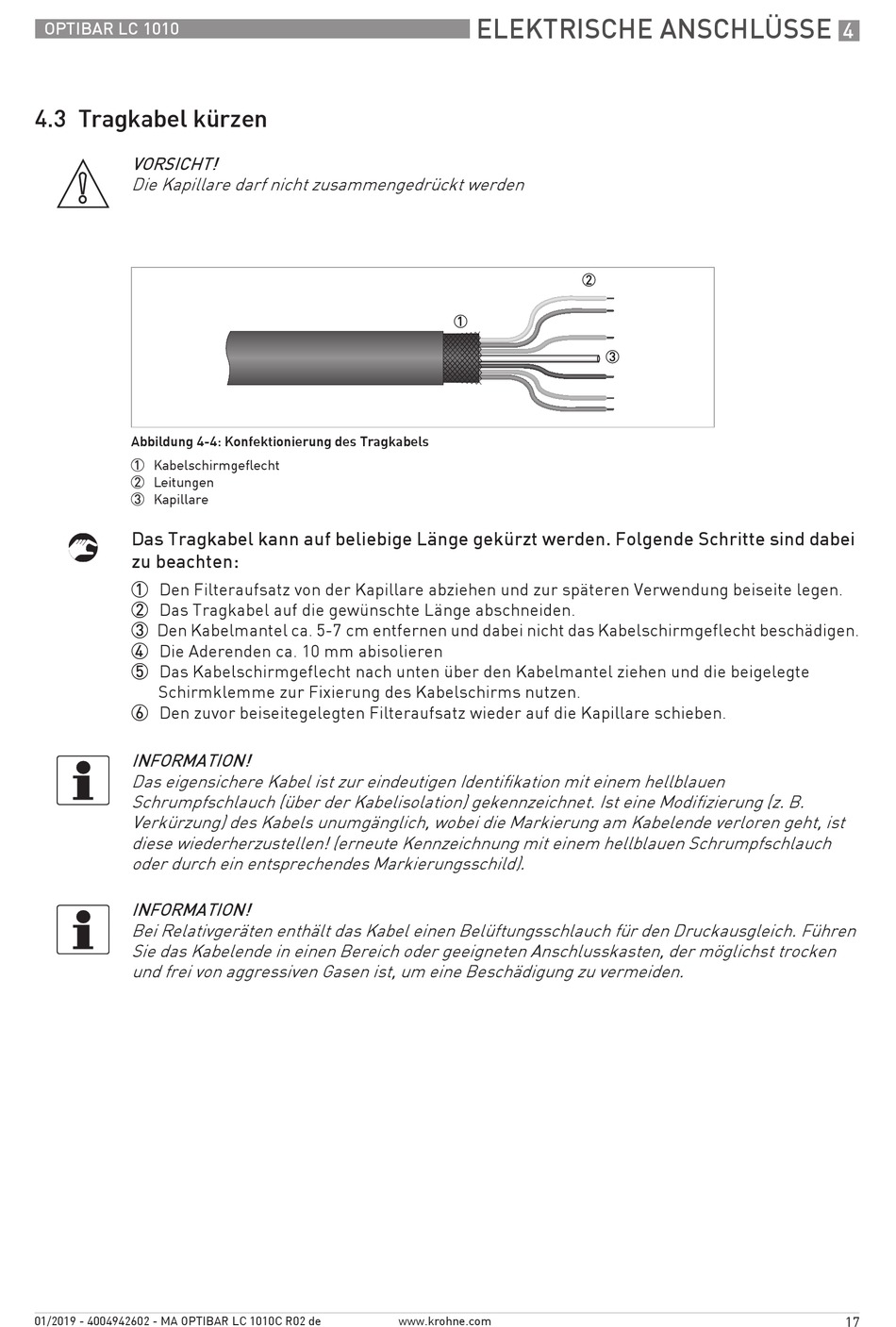

Tragkabel Kürzen - KROHNE OPTIBAR LC 1010 Handbuch

OPTIBAR LC 1010
4.3 Tragkabel kürzen
VORSICHT!
Die Kapillare darf nicht zusammengedrückt werden
Abbildung 4-4: Konfektionierung des Tragkabels
1 Kabelschirmgeflecht
2 Leitungen
3 Kapillare
Das Tragkabel kann auf beliebige Länge gekürzt werden. Folgende Schritte sind dabei
zu beachten:
1 Den Filteraufsatz von der Kapillare abziehen und zur späteren Verwendung beiseite legen.
2 Das Tragkabel auf die gewünschte Länge abschneiden.
3 Den Kabelmantel ca. 5-7 cm entfernen und dabei nicht das Kabelschirmgeflecht beschädigen.
4 Die Aderenden ca. 10 mm abisolieren
5 Das Kabelschirmgeflecht nach unten über den Kabelmantel ziehen und die beigelegte
Schirmklemme zur Fixierung des Kabelschirms nutzen.
6 Den zuvor beiseitegelegten Filteraufsatz wieder auf die Kapillare schieben.
INFORMATION!
Das eigensichere Kabel ist zur eindeutigen Identifikation mit einem hellblauen
Schrumpfschlauch (über der Kabelisolation) gekennzeichnet. Ist eine Modifizierung (z. B.
Verkürzung) des Kabels unumgänglich, wobei die Markierung am Kabelende verloren geht, ist
diese wiederherzustellen! (erneute Kennzeichnung mit einem hellblauen Schrumpfschlauch
oder durch ein entsprechendes Markierungsschild).
INFORMATION!
Bei Relativgeräten enthält das Kabel einen Belüftungsschlauch für den Druckausgleich. Führen
Sie das Kabelende in einen Bereich oder geeigneten Anschlusskasten, der möglichst trocken
und frei von aggressiven Gasen ist, um eine Beschädigung zu vermeiden.
