KROHNE OPTIBAR LC 1010 Kurzanleitung

Quick Start
OPTIBAR LC 1010
Tauchsonde mit keramischer Membran
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Für den Einsatz in explosionsgefährdeten Bereichen gelten spezielle Regeln und Vorschriften. Bitte
beachten Sie das entsprechende Zusatzhandbuch
Dieses Gerät entspricht den Anforderungen der Druckgeräterichtlinie. Bitte beachten Sie das Typenschild
für die gültigen Betriebsbedingungen.
Das Gerät darf nicht mit Druck beaufschlagt werden, bevor die im Handbuch aufgeführten Instruktionen
gelesen wurden.
Dieses Gerät entspricht den Anforderungen der Niederspannungsrichtlinie. Das Gerät darf nicht an die
Spannungsversorgung angeschlossen werden, bevor die im Handbuch aufgeführten Instruktionen gelesen
wurden.
Die Verantwortung für die Eignung, den Verwendungszweck und die Korrosionsbeständigkeit der
verwendeten Materialien dieses Geräts gegenüber des Prozessmediums liegt ausschließlich beim Bediener.
1 Installation
Zu beachtende besondere Bedingungen
Bei Tauchsonden aus Titan sind Schlag- und Reibfunken durch Kontakt zu anderen Körpern und
Gegenständen zu vermeiden.
Die Geräte mit Steckerausführung sind so zu errichten, dass immer der IP-Schutzgrad IP20 erhalten bleibt.
Die in der Bedienungsanleitung enthaltenen Sicherheits- und Montagehinweise und die
Umgebungstemperaturbereiche von -25 °C :ST a :S +65 °C sind zu beachten.
Das Gerät darf in explosionsfähiger Atmosphäre, die Betriebsmittel der Kategorie 1 erfordert, nur dann
betrieben werden, wenn atmosphärische Bedingungen vorliegen (Temperatur von -20 °c bis +60 °c, Druck
von 0,8 bar bis 1, 1 bar).
WARNUNG!
Installieren Sie das Gerät nur im druck- und stromlosen Zustand!

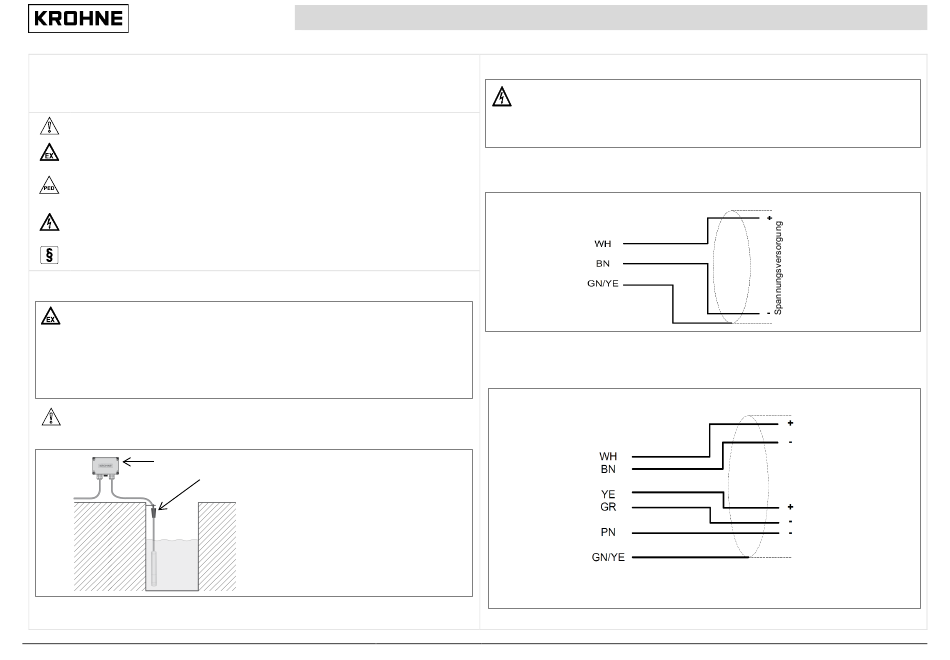

Typische Montagesituation
OPTIBAR LC Connect Box
Straining clamp
07/2022 – 4007289303 – QS OPTIBAR LC 1010 de R03
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich in den entsprechenden Handbüchern nachzulesen!
2 Elektrischer Anschluss
Gefahr!
Die Arbeit am elektrischen Anschluss darf nur bei getrennter Spannungsversorgung
durchgeführt werden.
Beachten Sie die Angaben zur Versorgungsspannung auf dem Typenschild.
Beachten sie die national gültigen Richtlinien für elektrische Installationen.
Mit OPTIBAR LC Connect
Aderfarbe (nach IEC 60757)
Aderfarbe (nach IEC 60757)
Ohne integrierten Temperatursensor
Mit integriertem Temperatursensor
Spannungsversorgung
Temperatursensor
1
