HARDWARE INSTALLATION
Wenn Sie die EX-41001 installieren, beachten Sie bitte die folgenden Installationshin-
weise. Da es große Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle
Anleitung zum Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsan-
leitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slotblech. Stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 98
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\MOSCHIP\MCS9865" und dann in das Verzeichnis „Win98" ein und klicken
Sie auf >weiter<. Windows sucht nun nach den Treibern in dem angegebenen Ver-
zeichnis. Folgen Sie den Anweisungen des Hardwareassistenten und beenden Sie die
Installation. Sollte Windows noch weitere neue Hardware erkennen, wiederholen Sie
die oben angegebenen Schritte.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
Windows 2000
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\MOSCHIP\MCS9865" und dann in das Verzeichnis „Win2K" ein und klicken
Sie auf >weiter<. Oder Sie starten das Setup Programm „PCISetup". Windows sucht
nun nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen
des Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weite-
re neue Hardware erkennen, wiederholen Sie die oben angegebenen Schritte.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
2
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\MOSCHIP\MCS9865"
und
dann
„Win7_8_Vista_XP32Bit" oder „Win7_8_Vista_XP64Bit" ein und klicken Sie auf
>weiter<. Oder Sie starten das Setup Programm „PCISetup". Windows sucht nun
nach den Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des
Hardwareassistenten und beenden Sie die Installation. Sollte Windows noch weitere
neue Hardware erkennen, wiederholen Sie die oben angegebenen Schritte.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
Windows Server 20xx
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad
"D:\IO\MOSCHIP\9865" und dann das Verzeichnis Ihres Betriebssystems für
Server 2000: "Win2K" für Server 2003, Server 2008, Sever 2008R2 und Server
2012R2: "Win7_8_Vista_XP32Bit" oder "Win7_8_Vista_XP64Bit" in das jeweilige
Feld für die Quelle/Pfad ein und klicken Sie auf >weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen Sie den Anweisungen des Hard-
wareassistenten und beenden Sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen Sie die oben angegebenen Schritte.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue „PCI Port" z.B. (LPT3) sehen. Wenn Sie
diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Sie können auch den Port ändern, indem man z.B. >LPT3< >Anschlusseinstellung< und
>Erweitert< öffnet. Sie können dann zwischen LPT1 bis LPT3 wählen!
LINUX
Es gibt für diese Karte keine Linux Treiber. Sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version und an die allgemeinen Hinweise im Linux Verzeichnis auf der
Treiber CD. In einigen Versionen wird die Karte automatisch beim Start installiert.
MS-DOS
Kopieren Sie das File von der CD (z.B. D:\IO\MOSCHIP\9865\DOS\Version 1.0.0.4
\GemDOSIN.exe) auf Ihre Festplatte. Ergänzen Sie die „AUTOEXEC.BAT" mit folgen-
der Zeile: NmDosln -a -r
Beim hochfahren des Betriebssystem DOS wird nun die Karte als LPT3 eingetragen. Der
IRQ wird vom System-BIOS vergeben und kann nicht verändert werden.
3
Manual
Vers. 2.3 / 18.08.15
in
das
Verzeichnis

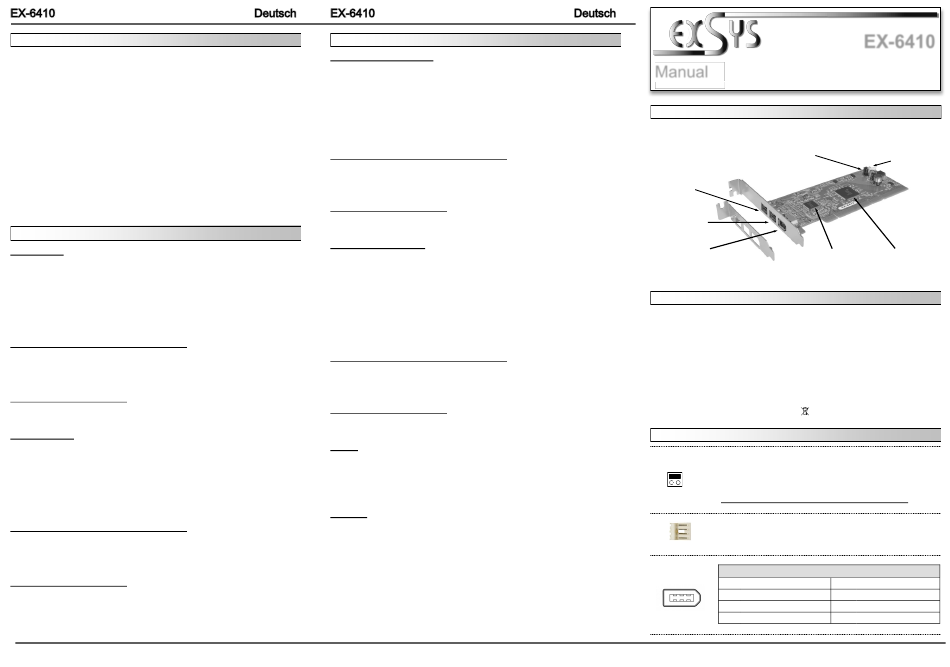

LAYOUT :
J1
1 x External 9 Pin
1394B - Port
J3
1 x External 9 Pin
1394B - Port
J4
1 x External 6 Pin
1394A - Port
DESCRIPTION & TECHNICAL INFORMATION :
The EX-6410 is a plug & play high-speed IEEE1394 expansion card for the PCI-X bus. It
provides 3 external. It uses data transfer rates up to 800Mbit/s. The design fully utilize the TI
chipset, which represents the latest in high speed IEEE1394b interface technology. In combi-
nation with the fast PCI-X bus it provides a secure and very high data transfer on each single
port. It supports PCI-X slots with 64-Bit & 3.3Volt. It is not possible to change the address or
IRQ settings manually, they will be obtained automatically by the system (BIOS) and operating
system. With the EX-6410 we include a low profile bracket for small computer case.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certification:
JUMPER SETTING & CONNECTORS:
JP1:
PCI
AUX
1 +5V
J6:
2 GND
3 GND
4 +12V
J4:
1 3 5
2 4 6
EX-6410
JP1
J6
Select power source
Connector for PC
PCI or AUX
Power supply
TI Chipset
TI Chipset PCI-X Bridge
PCI-X 64bit 3.3Volt
Win M E/ 2000/ XP/ Server 2003/ Vista/ 7/ 8 / 8.1/ 10, MAC, Linux
2 x 9 Pin IEEE1394b, 1 x 6 Pin IEEE1394a
EX-6410, Low Profile, Driver CD, English manual
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
PCI = Power from PCI-X BUS (default)
AUX = Power from PC power supply
(For safe direct power from pc power supply to provide sufficient power
for devices with high power consumption).
Connector J6 must be connected with PC power supply!
If JP1 is set to AUX J6 must be connected with pc power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
6 pin FireWire 1394A port:
Pin
Signal
Pin
Signal
1
Power
4
TPB+
2
GND
5
TPA-
3
TPB-
6
TPA+
4
