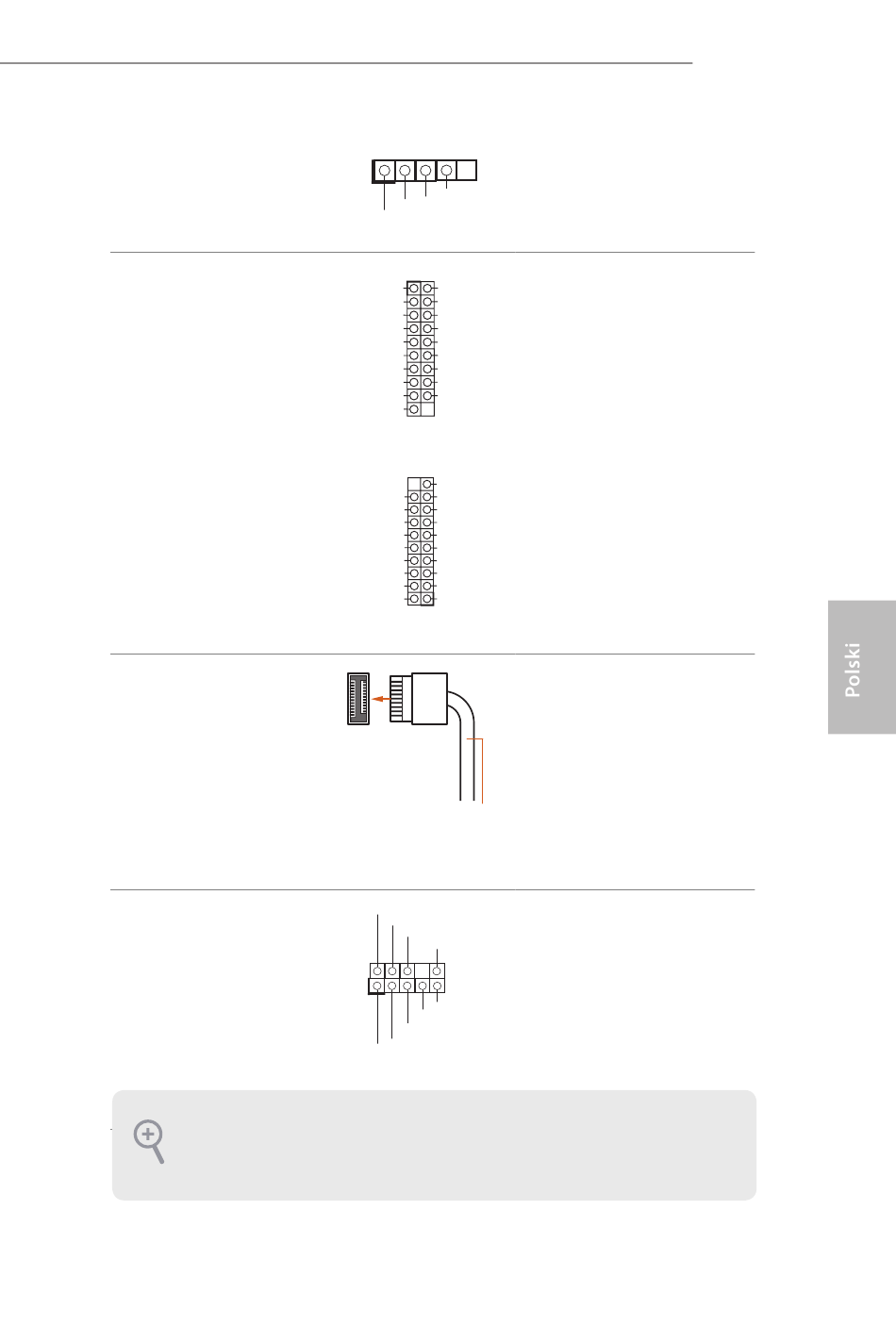

(5-pinowe USB_3)
(sprawdź s.1, Nr 26)
Złącza główkowe USB 3.2
Gen1(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 13)
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 12)
Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(20-pinowe USB31_TC_2)
(sprawdź s.1, Nr 11)
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 31)
High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu
na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego
podręcznika i podręcznika obudowy.
1
GND
P- P+
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX-
GND
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
V
Vbus
Vbus
V
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.
Na tej płycie głównej dostępne
jest jedno złącze główkowe
Gen2 USB 3.2 typu C panelu
przedniego. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 Gen2 dla
dodatkowych portów USB 3.2
Gen2.
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
W480 Creator
159
